| 品牌 | 歐菱 |
|---|---|
| 型號 | OL-RQ55-11/1-1G |
| 加工定制 | 21 |
| 結構形式 | 21 |
| 額定電壓 | 12 |
| 額定頻率 | 12 |
| 母線額定電流 | 21 |
| 產品認證 | CCC |
產品介紹
產品信息 名稱： 水泵啟動控制柜
品牌： 歐菱電氣
貨號：OL-RQ55-11/1-1G
顏色：駝灰色 電腦灰 消防紅
產品型號
型號說明：OL-RQ55-11/1-1G
OL：(歐菱電氣公司標識)
RQ：(啟動方式:軟起啟動)
55：(功率55KW)
11：(水泵回路選擇:一用一備)
/1-1：(附加選擇：一拖一）
G：（元件配置：國產）
設備選型：
啟動方式：
啟動方式選項包含：直接啟動（ZJ)、軟啟動啟(RQ)、自耦降壓?jiǎn)?dòng)(ZO)、星三角啟動(XJ)
功率：指水泵的額定運行的負載功率，單位千瓦（KW）
附加選擇：附加選擇指水泵啟動回路的元件配置方式，分為標準型，一拖二，一拖三。
標準型：指符合10D圖集規范要求的標準型水泵控制柜
一拖二：為符合市場需求，對一用一備水泵配置，有采用一臺主要啟動元件分別啟動兩臺設備的元件配置方式。
一拖三：為符合市場需求，對兩用一備水泵配置，有采用一臺主要啟動元件分別啟動三臺設備的元件配置方式。
通用水泵自動控制設備是我公司常年生產的應用于工業、民用建筑水泵啟動運行的電氣控制設備；該產品具有過載、短路、缺相、電機過熱等多種保護功能，還具備單泵、多泵及多種主備泵切換的控制模式，水泵電機的啟動方式可根據水泵的功率和用戶要求采取直接啟動、星角啟動、自耦啟動、軟起啟動、變頻啟動等多種形式配置；變頻器控制的水泵控制系統還具備恒壓供水的功能；電控柜殼體采用**鍍鋅鋼板并經噴塑處理，防護等級**高可達IP54；電氣元件選用國內知名品牌或施耐德、ABB、西門子等進口元件；產品的電路設計，可根據用戶要求或依據**建筑標準設計圖集10D303-2~3常用電機控制電路圖進行優化設計。

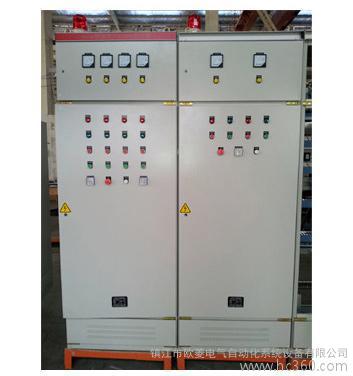

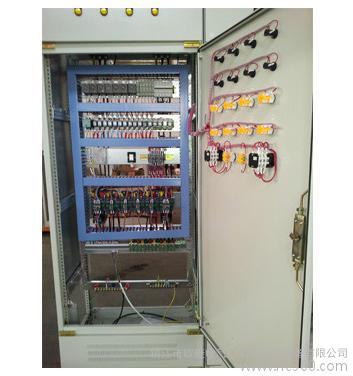

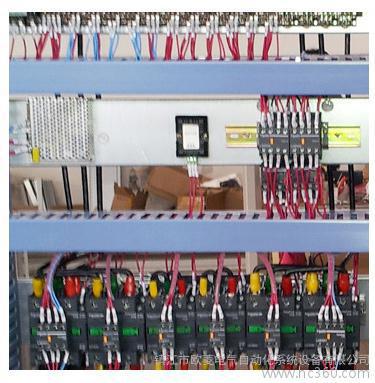

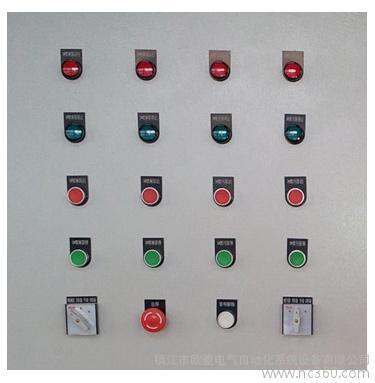

通用水泵自動控制設備外形美觀、制作精良、安裝操作方便，可廣泛應用于生活給水、排水、消防、噴淋、管網增壓、冷熱水循環、污水排放等多種場合，是各類水泵控制系統的**選擇。產品實拍圖
 |  |
 |  |

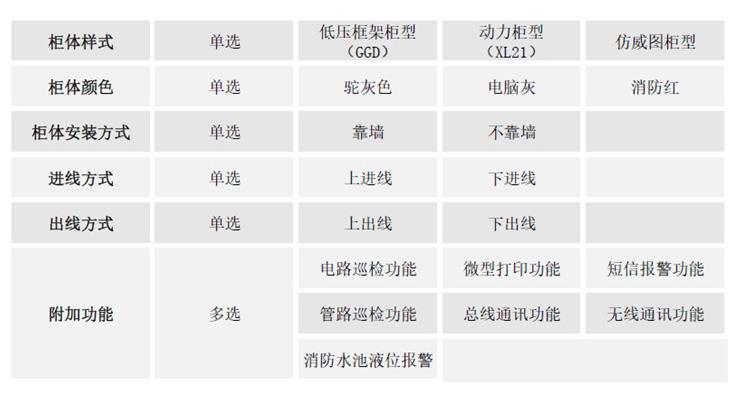

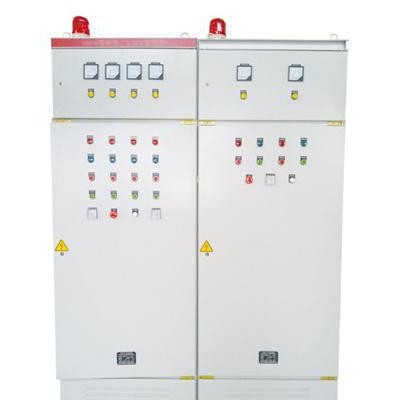

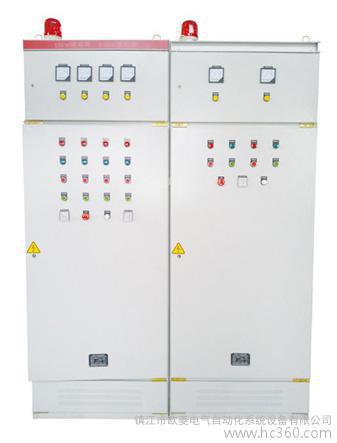

產品樣式參考
產品包裝圖
企業介紹
鎮江市歐菱電氣自動化系統設備有限公司坐落在歷史文化名城鎮江市東南的經濟開發區內，與揚溧高速、312國道近距離相接，優越的地理位置，便捷的交通，把公司和長三角地區的工業腹地緊密聯系在一起，作為一個新型的非標自動化設備生產企業，歐菱電氣在蘇南地區及國內均享有較高的知名度。 歐菱電氣在廣大客戶的關心和支持下，通過自身的不斷努力和開拓已經發展成為一個集開發、設計、制造于一體的自動化設備和配電設備生產企業，一支高素質的技術人才隊伍，一支高素質的營銷人員隊伍為企業的不斷發展壯大作出了重大貢獻。
歐菱電氣堅持科學管理、技術**、走科技發展的道路，引進和使用國內外先進的控制理念及控制器件，結合用戶對控制的具體要求，精心設計制造，為智能電網、綠色環保及先進機械制造業提供了大量的配電設備和自動化成套控制設備。近年來為了適應國內消防事業在防火滅火方面對控制設備的要求，公司重點研制開發了用于消防滅火系統的新型消防泵自動巡檢控制設備，新型自動消防巡檢控制設備的問市，受到了國內消防、城建、和建筑設計部門的歡迎，公司陸續在消防巡檢的研發過程中獲得一份發明**授權與三份實用新型授權。公司產品作為**通過**部消防產品合格評定中心消防巡檢類強制認證的企業，以先進的技術，過硬的質量贏得全國各地使用單位的好評。同時，公司又繼續研發了高壓水泵自動巡檢設備、柴油泵自動巡檢設備、風機自動巡檢設備等，為各行業客戶的特殊需求提供定制化服務。
**、科技**"是歐菱電氣的經營宗旨，"服務為本、信譽至上"是歐菱電氣的經營理念，為了不斷提高自動化技術在控制領域的技術水平，歐菱電氣愿與行業同仁共同努力，以更新更優的產品為新老用戶服務，熱誠歡迎社會各界人士光臨指導！企業證書

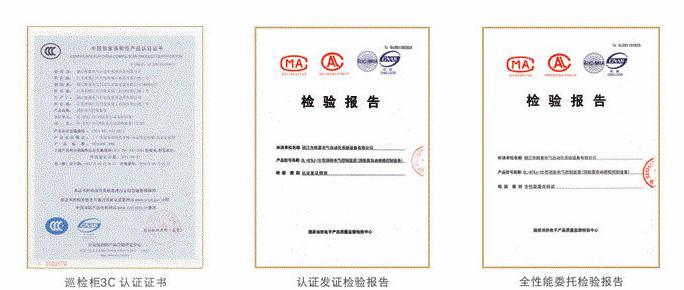

產品獲得： ? 消費產品強制性**（2012081801000618）
? 中國**消防電子產品質量監督檢驗中心出具的全性能委托檢測報告（DZ201101835）與認證發證檢測報告（DZ201102353）
? 高新技術產品認定證書（121112G0218N）
? 發明**：ZL201110061419.4
? 實用新型**：ZL201120066837.8
? 實用新型**：ZL201220264752.5
? 軟件著作權：2013R11L101126服務協議
1、概述
1、合同約定價格包含交付產品（含貨物及軟件等）及到達指定地點的產品本身、材料、運輸、裝卸、保險、安裝、調試、檢測、驗收、培訓、設計圖會簽、技術協助、質保期內的免費售后服務及其相關工作范圍內所有費用。
2、合同約定價格在合同執行過程中是固定不變的，不得以任何理由予以變更。
3、合同簽訂地點：江蘇省鎮江市。
4、若合同約定價格含稅，乙方提供17%的設備**。甲方支付貨款到95%后由乙方一次性開具。
2、設備發貨、驗收、安裝、調試及雙方責任范圍
1、設備發貨：在甲方支付定金、乙方接到甲方要求發貨的書面通知后合同約定期將貨運至甲方指定地點，因甲方付款時間推遲，乙方交貨時間也相應推遲，甲方不支付相應貨款的，乙方有權拒絕發貨。
2、到貨后驗收：貨物運至指定地點后，5天內，由甲方按乙方所提供的裝箱單所列內容對貨物的種類、數量、規格型號和外觀進行核實，核查無誤后，甲方在貨物接收單上簽字，認可視為對本條款發貨清單內所列內容的驗收合格，如5天內沒有接受單的回傳可視為檢驗合格。
3、設備安裝：安裝所需的設備材料由甲方負責，乙方可對消防巡檢系統設備安裝進行指導。
4、設備調試：設備安裝完成并具備測試條件后，由甲方以書面或傳真方式通知乙方，甲方配合乙方進行設備調試工作。為保證調試效率，甲方需要提供進線出線安裝完畢的照片，作為乙方安排人員上門調試的依據。調試期間乙方提供消防巡檢系統設備房現場免費培訓。因工地現場不具備調試條件導致調試工作延期，由甲方承擔相應責任。
3、產品性能要求和產品應具備的特點
1.巡檢時發生消防會立即停止巡檢，瞬時啟動消防泵。
2.功能齊全可完成消防主回路及消防水泵的低速無壓巡檢。
3.具有過電壓、過電流、短路、缺相等保護。
4.巡檢時發生故障自動巡檢裝置會發生聲光報警，具有數據記憶功能可完成對故障時的瞬態參數記憶，便于維修、分析。
5.可通過界面顯示巡檢運行參數。
4、質量保證與售后服務
1、乙方所提供的設備必須符合相關**標準和行業標準。
2、乙方提供的產品必須嚴格按照下列標準制造：
2.1 GB16806-2006《消防聯動控制系統》(消防泵自動巡檢控制設備）
2.2 GB/T19001-2008《質量管理體系》
2.3 GA30.2-2002《固定消防給水設備的性能要求和實驗方法》
2.5 GB7251-87《低壓成套開關設備》
2.5 JB6142-88《低壓固定面板式成套開關設備》
2.6 JB/DQ 6459-88《低壓固定面板式成套開關設備產品質量分類等級》
2.7 GB9466-88《低壓成套工關設備基本試驗方法》
2.8 GB2423《電工電子產品基本環境試驗規程》
2.9 GB3797-1989《電控設備第二部分，裝有電子器件的電控設備》
2.10 GB3047.1《面板、架和柜的基本尺寸系列》
2.11 GB156《額定電壓》
2.12 GB762《電氣設備額定電流》
2.13 GB4942《低壓電器外殼防護等級》
2.14 GB2681《電工成套裝置中的導線顏色》
2.15 GB2682《電工成套裝置中的指示燈和按鈕的顏色》
2.16 GB4588.1《無金屬化孔的單、雙面印刷板技術條件》
2.17 GB4588.2《有金屬化孔的單、雙面印刷板技術條件》
3、乙方提供的產品必須嚴格按照甲方提供的圖紙與技術確認單功能設計，若乙方提供的產品以次充好或假冒偽劣，并有權追究法律責任。
4、乙方必須提供產品相關質量證書。
5、乙方必須確保所提供的產品能順利通過消防驗收，并負責配合提供消防驗收辦理各項手續及其事宜。我方根據**要求提供消防產品資質、供貨證明、加貼有效的認證標識，若乙方提供的相關材料無法通過驗收，乙方付全部責任。但若乙方提供的驗收材料交付后遺失或損壞，乙方?jīng)]有義務再次提供，甲乙雙方另行商定解決方案，乙方不承諾在此情況下通過驗收。[**部消防3C標識、**部消防產品信息標識遺失后無法補辦，請甲方慎重對待]
6、質量期期限：乙方承諾所售產品質保期為一年，各項技術指標均達到雙方認可的標準。并承諾一年免費維修。如因買方操作不當或人為疏忽造成的損失則不屬于乙方責任。
7、質保期內：若在設備運行期間發生故障，由甲方以書面方式通知乙方，乙方在接到故障通知后需在2個工作日內到達故障現場，進行故障排除工作。非產品質量問題的故障，雙方協商解決。
5、其他約定
甲、乙雙方對本合同條款的理解有爭議的，應當按照本合同使用的詞句、合同的有關條款、合同的目的、交易習慣以及誠實信用原則，確定條款的真實意思，遵循招標文件進行確定。追加供貨事宜及本合同未盡事宜可由雙方友好協商，如果協商不成，在供方所在地法院提起訴訟。簽訂補充協議，補充協議與本合同具有同等效力。本合同一式三份,甲方一份，乙方一份，乙方備案一份。對我公司提供的合同附件請盡快確認簽字。我公司以**一份確認的合同組成部分收到時間作為合同簽訂時間，對我公司提供的二份合同附件不予確認的，合同無效，我公司將不會開始執行。實際柜體及主要元器件生產按合同附件為準。
