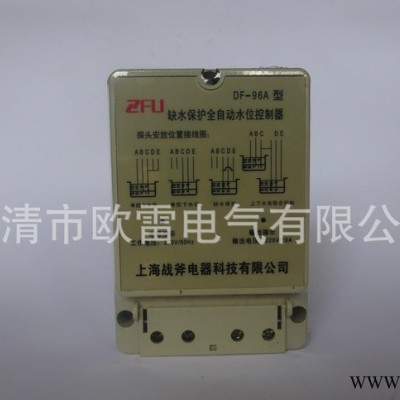

功能和用途

  本產品采用集成電路，并結合高層樓宇上、下水池（水塔）的水位分級提升進行設計，具有下下水池聯合控制、水池排水及缺水保護等功能，可自動實現水箱補水、排水，并有效防止水池水位水高溢出或水泵空轉損壞，是一種工業、家庭均適用的產品。非常適合城鎮、農村、學校、式礦企事業單位及家庭用水的水井——水井供水工程，廣泛應用于印染、化工、食品、飲料、釀酒、制糖等行業。

性能特征

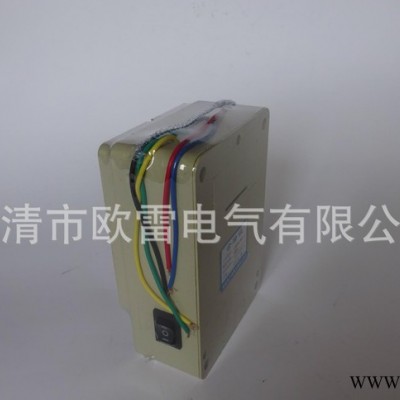

單控上水池控頭安裝

（一）單控上水池控頭安裝說明安裝圖如圖一所示：

A（經線）—為上水池（水塔）上限液位控制點，水位上升達到A點水位，水與探頭接觸，水們控制器自動關泵；

B（藍線）—為上水池（水塔）下限液位控制點，水位下降到B點水位以下，水與探頭脫離接觸，水位控制器自動開泵，水池充水；

C（黑線）—為水池（水塔）地線，放在水池的**低點與水池底部接觸；

D（綠線）、E（黃線）點并接到C。

（二）單控下水池（即排水池）探頭安裝說明安裝圖如圖二所示：

E—為下水池上限液位控制點，水們上升達到E點水位，水與探頭接觸，水位控制器自動開泵，水池排水；若不排水，則E點不接；

D—為下水池下限液位控制點，水位下降到D點水位，水與控頭脫離接觸，水位控制器自動關泵，水池停止排水；

C—為水池地線，放地水池的**低點與水底部接觸；

A、B點不接。

（三）缺水保護探頭安裝說明安裝圖如圖三所示：

C、D點為水池下限水位控制點，水位下降到下限水位，C、D探頭之一與水面脫離接觸，水位控制器繼電器立即動作，切斷輸出，水泵停止工作；

E點與C點短接；

A、B點不接。

（四）上下水池聯合控制探頭安裝說明安裝圖如圖三所示：

A—為上水池（水塔）上限液位控制點，水位上升達到A點水位，水與控頭接觸，水們控制器自動關泵；

B—為上水池（水塔）下限液們控制點，水位下降到B點水位以下，水與探頭脫離接觸，水位控制自動開泵，水池充水；

C—為上、下不池（水塔）公用在線，放在上、下水池的**低點與水池底部接觸；

D—為下水池下限液位控制點，水位下降到D點水位，水與探頭脫離接觸，水位控制器自動關泵，水池停止排水；

E—為下水池上限液位控制點，水位上升到E點水位，水與探頭接觸，水位控制器自動開泵，水池排頭；若不排水，則E點不接。

安裝尺寸

安裝使用其他說明

1、為確保液位控制器正常工作，安裝好后請?jiān)俅螜z查輸入輸出的接線、探頭連接線是否接觸可靠?？缮?、下移動探頭，使其接觸、脫離水面，模擬檢測水們控制器是否安裝正確且能按您的需要正常工作。

2、建議將各點探頭固定在水池內壁，以免探頭位置發生偏移導致水位控制器誤動作，（若水池壁為金屬，則除C點地線外不宜接在內壁，以免發生短路，導致水位控制器不能正常工作）。

3、按上述接線方法接好后，檢查產品右側的“手動/自動”開關（DF-96D無），是否確能根據用戶需要手動開啟、關閉水泵，用后將其調整回“自動”位置，水位控制器進入工作狀態。

4、臨時需開啟、關閉水泵，請用水位控制器左側的“手動/自動”開關控制（DF-96D）型無手動開關。

5、為避免誤動作，請勿將產品安裝在潮濕、腐蝕及高金屬含量氣體的環境中。

6、建議您配套采用公司生產的水位控制專用探頭。

故障排除

1、接通電源不工作：

a.檢查紅色電源指示燈有無點亮，若不亮，檢查輸入輸出接線端子是否均已接觸良好；

b.檢查產品左側的“手動/自動”開關，是否在“關”上將其調整回“自動”位置，水位控制器進入工作狀態。

2、水位線超過或低于探頭控制點，水泵沒有自動關閉或開啟，請按“自動/手動”開關手動控制水泵。并檢查：

a.探頭是否偏離原位，安放位置過高（過低），導致水位無法接觸（脫離）；

b.上、下水位線、地線探頭連接是否與其他線錯位，是否有接錯或短路；

c.探頭有無銹蝕和脫落現象，探頭線與產品、探頭線與探頭之間的連接是否接觸良好；

d.C點地線是否已經安放在水池**低位置。
