| 訂貨號 | 2018092617886910 |
|---|---|
| 貨號 | 2018092617886910 |
| 功率 | 22（kw） |
| 風量 | 20795（m3/m） |
| 升壓 | 2999（kPa） |
| 適用范圍 | 鍋爐設備 |
| 材質 | 16猛 |
| 電壓 | 380 |
| 類型 | 離心式鼓風機 |
| 性能 | 耐高溫風機 |
| 用途 | 鍋爐風機 |
| 重量 | 2600（kg） |
| 風機壓力 | 中壓風機 |
| 氣流方向 | 180 |
| 品牌 | 佛山南粵鼓風機有限公司 |
| 型號 | GG/GY |
| 加工定制 | 是 |

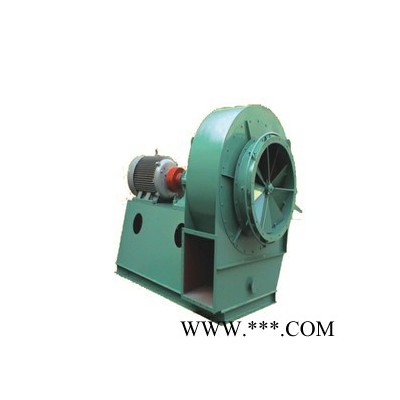

GG0.5-15～GG20-15通風機及GY0.5-15～GY20-15引風機是0.5-20t/h工業鍋爐配套的專用通引風機。
本系列風機的特點是：具有較高的效率，性能曲線平坦，高效運行區域較為寬廣。
風機的型式
(1) 通、引風機做成單吸式，可制成順時針旋轉或逆時針旋轉兩種形式。從傳動端一側正視風機，葉輪工作時順時針旋轉稱為順時針旋轉風機，反之則稱之逆時針旋轉風機。風機的出口角度可做成順、逆、0°、45°、90°、135°、180°、225°不同出口方向，特殊出口方向可訂貨說明。
(2) 風機的傳動方式：GG0.5-15, GG1-15, GG2-15, GG4-15的傳動方式為A式，GY 0.5-15, GY1-15的傳動方式為C式，其他風機的傳動方式均為D式。
☆風機的結構
離心式風機主要由葉輪、機殼、進風口、調節門、機架、傳動組等組成。
(1) 葉輪 由弧錐形輪蓋、葉片和平板形輪盤之間采用鋼板焊接結構，并與軸盤牢固鉚接成整體結構。葉輪經靜、動平衡校正，并經超速試驗，因此運轉平穩可靠。
(2) 機殼 采用普通鋼板焊接而成的蝸殼形整體結構。
(3) 進風口 制成收斂式流線形整體結構，用螺栓固定在機殼入口側墻板上或蓋板法蘭上。
(4) 調節門 是用來調節風量 裝置。調節門葉片為花瓣形，采用外傳動結構，轉動靈活方便，調節范圍由90°(全閉)到0°(全開)。從進風口方向看．調風門手柄位置一般在右側。順時針風機，手柄由下向上拉是由全閉到全開，逆時針風機，手柄由上向下是全閉到全開。
(5) 機架 采用型鋼等焊接而成。
(6) 傳動組 由主軸、聯軸器、軸承箱組成(A式無傳動組) 。主軸由**鋼制成，采用滾動軸承，軸承箱上裝有溫度計和油位指示器，潤滑油采用全損耗系統用油L-AN46，油量按油位標志而定(傳動組里一般出廠時無油)。
