| 型號 | ZDY 0.8KW（B) 錐形電機 |
|---|---|
| 產品類型 | 三相異步電動機 |
| 額定功率 | 0.8kw |
| 極數 | 4極 |
| 品牌 | 永力 |
歡迎來電咨詢
南京江陵機電集團有限公司
電話：13952012868 13770995076
客服1QQ:164608840

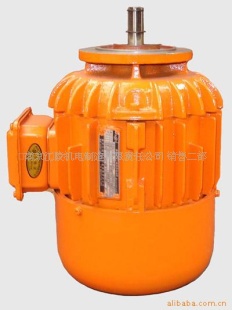

ZDY1型錐形轉子制動三相異步電動機
●適用范圍：本系列電動機適用于電動葫蘆的小車運行或要求起動轉矩較小及制動較平緩的機械裝置的驅動。本系列電動機接50Hz，380V電源。基準工作制S3，負載持續率25%，通電起動次數為每小時120次。
●結構簡介：本系列電動機為臥式電動機，采用平面制動器，輸出端軸伸為矩形花鍵、三角花鍵等幾種形式，機座不帶底腳，前端蓋有凸緣（法蘭式），安裝孔在前端蓋凸緣上。本系列電動機為封閉式結構，防護等級IP44，冷卻方式為自扇冷式IC0141，絕緣等級為B級。
主要技術性能數據
| 型號 | 功率 Kw | 額定電壓 V | 額定電流 A | 額定轉速 r/min | 起動轉矩 | 最大轉矩 | 起動電流 A | 效率 % | 功率因素 cosφ | 靜制動力矩 N.m |
| 額定轉矩 | ||||||||||
| ZDY11-4 | 0.2 | 380 | 0.72 | 1380 | 2.0 | 2.0 | 4 | 65 | 0.70 | 0.58 |
| ZDY12-4 | 0.4 | 380 | 1.25 | 1380 | 2.0 | 2.0 | 7 | 67 | 0.70 | 1.42 |
| ZDY21-4 | 0.8 | 380 | 2.4 | 1380 | 2.5 | 2.5 | 13 | 70 | 0.70 | 2.74 |
| ZDY21-4D | 0.8 | 380 | 2.4 | 1380 | 2.5 | 2.5 | 13 | 70 | 0.70 | 2.74 |
| ZDY22-4 | 1.5 | 380 | 4.3 | 1380 | 2.5 | 2.5 | 24 | 73 | 0.74 | 5.5 |
| ZDY224D | 1.5 | 380 | 4.3 | 1380 | 2.5 | 2.5 | 24 | 73 | 0.74 | 5.5 |
| ZDY31S-4 | 2.2 | 380 | 5.6 | 1380 | 2.2 | 2.2 | 28 | 76 | 0.79 | 15 |
| ZDY31-4 | 3.0 | 380 | 7.6 | 1380 | 2.2 | 2.2 | 38 | 78 | 0.80 | 21 |
| ZDY32-4 | 4.5 | 380 | 11 | 1380 | 2.2 | 2.2 | 55 | 80 | 0.80 | 30 |
| ZDY41-4 | 7.5 | 380 | 18 | 1380 | 2.2 | 2.2 | 80 | 80 | 0.80 | 50 |
安裝尺寸表
| 型號 | 軸伸花鍵 | E | R | N | P | d | M | D2 | L |
| ZDY11-4 | 4D-15d10×12×4c11 | 22 | 15 | 75h8 | 110 | 7 | 90 | 155 | 230 |
| ZDY11-4N | 36齒90°齒形，d=15 | 22 | 15 | 75h8 | 110 | 7 | 90 | 155 | 230 |
| ZDY12-4 | 4D-15d10×12×4c11 | 22 | 15 | 75h8 | 110 | 7 | 90 | 155 | 250 |
| ZDY12-4N | 36齒90°齒形，d=15 | 22 | 15 | 75h8 | 110 | 7 | 90 | 155 | 250 |
| ZDY21-4 | 6D-20d10×16×4c11 | 24 | 20 | 100h8 | 140 | 9 | 120 | 210 | 289 |
| ZDY21-4N | 36齒90°齒形，d=18 | 24 | 20 | 100h8 | 140 | 9 | 120 | 210 | 289 |
| ZDY21-4D | 6D-25d10×22×6c11 | 30 | 13 | 180h8 | 220 | 11 | 200 | 210 | 289 |
| ZDY22-4 | 6D-20d10×16×4c11 | 24 | 20 | 100h8 | 140 | 9 | 120 | 210 | 331 |
| ZDY22-4D | 6D-25d10×22×6c11 | 30 | 13 | 180h8 | 220 | 11 | 200 | 210 | 331 |
| ZDY31S-4 | 6D-28d10×23×6c11 | 30 | 14 | 180h8 | 250 | 15 | 215 | 273 | 383 |
| ZDY31-4 | 6D-28d10×23×6c11 | 30 | 14 | 180h8 | 250 | 15 | 215 | 273 | 383 |
| ZDY32-4 | 6D-28d10×23×6c11 | 30 | 14 | 230h8 | 300 | 15 | 265 | 273 | 407 |
| ZDY41-4 | 10D-35d10×28×4c11 | 35 | 15 | 230h8 | 300 | 15 | 265 | 328 | 457 |
