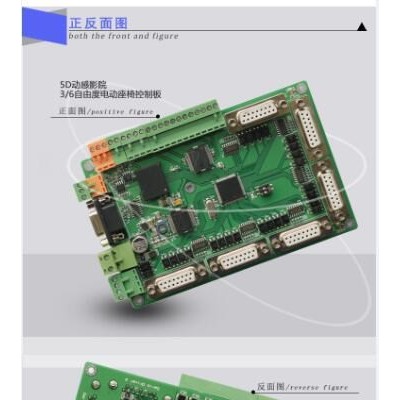

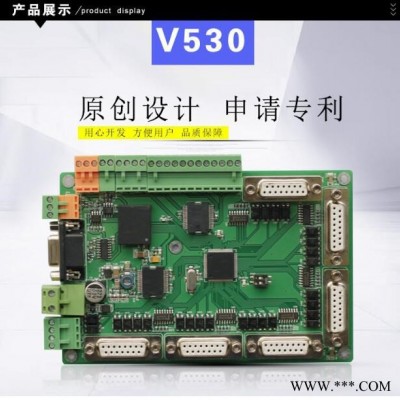

5D動感影院座椅信號控制板V530版，于2014年5月份生產，在V520的版本的基礎上增加了CAN總線的功能，以及改善了總線通訊的EMC和EMI特性。

本控制板是專門為電動平臺定制的一款控制器，支持市面上主流的伺服系統，如西門子、施耐德、松下、臺達等一系列品牌控制板內部集成了多種三/六自由度平臺的數據模型和算法模型，通過接收上位機的歐拉角姿態數據進行數學運算，計算出三/六條缸的伸長量。其內部增加了改進型的控制算法，使得電動缸可在進行正常上升下降的動作時融入顫動、抖動等特殊動作。板上同時具有8路電磁閥的驅動功能，可作為**輸出，以及4路開關輸入，可做緊急開關、安全帶開關、座椅開關、投幣器信號等。

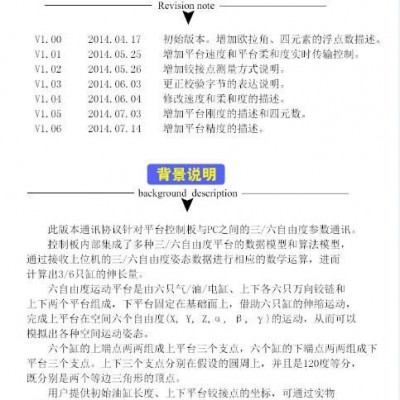

產品支持歐拉角和四元素的通訊協議，并且可以免費開放。

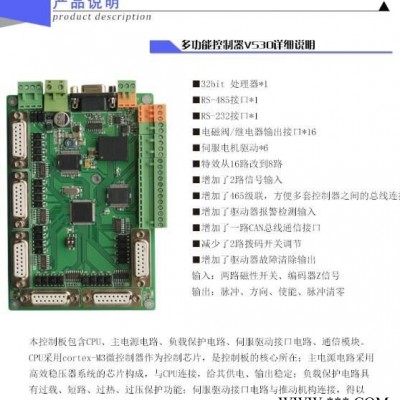

詳細說明：

1、32bit處理器*1

2、RS-485接口*1

3、RS-232接口*1

4、電磁閥/繼電器輸出接口*16

5、伺服電機驅動器*6

6**從16路改到8路

7、增加了2路信號輸入

8、增加了465級群，方便多套控制器之間的總線連接

9、增加了驅動器報警檢測輸入

10、增加了一路CAN總線通信接口

11、減少了2路撥碼開關調節
