| 產品類型 | 三相異步電動機 |
|---|---|
| 極數 | 4極 |
| 額定功率 | 13KW |
| 額定電壓 | 380（V） |
| 額定轉速 | 1380（rpm） |
| 品牌 | 南起 |

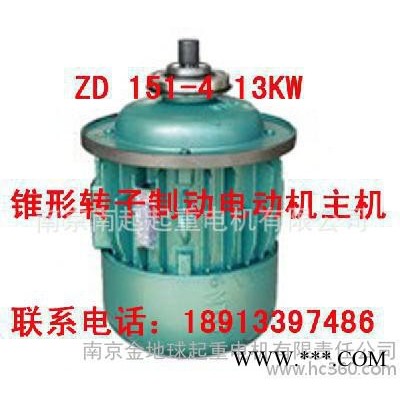

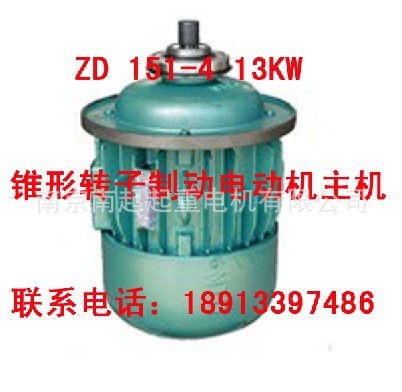

| 型號 | ZD 51-4 13KW |
一.產品概述
ZD系列電動機是一種不附加任何電磁設備自行制動的電動機，具有結構緊湊體積小，重量輕等優點。設計和制造均符合**有關規定的要求，2000年8月通過ISO9001國際質量認證。
各部零件均經精密加工和檢驗，制動部分保證在滿載情況下迅速剎住，停止轉動，并能頻繁的起動和運轉。
本系列電動機適用于快速制動與需要頻繁制動的場合，加電動葫蘆，電動小車及大車運行機構，倉庫自動化及軍訓打靶設施等。
二.結構
本系列電動機為自冷式，前端蓋有連接法蘭。
定子：定子鐵心嵌完線以后，漆浸前進行沖擊耐壓試驗一分鐘，經浸漆烘干后成為一個完整體，繞組及絕緣具有良好的電氣、機械、防潮性能及熱穩定性。
電動機的絕緣等級B級。
轉子：采用熱套工藝將鑄鋁轉子固定在軸上，轉子經校正平衡，運轉平穩，振動小。
風扇制動輪及風扇罩：除0.2～0.8KW電機風扇制動輪采用鑄鐵件和鑄鋁件兩種材料外，其它品種電機均采用ZL203（GB1173-84）鋁合金制成，并配有石棉橡膠制動環。風扇罩由08F鋼板拉伸后沖孔制成，風路暢通，外形美觀，剛性好。
三.制動原理
在電源接通時，轉子軸向磁拉力克服彈簧力推開制動輪，電機旋轉。切斷電源、轉子在彈簧力的作用下復位，制動環對電機制動而停止運行。

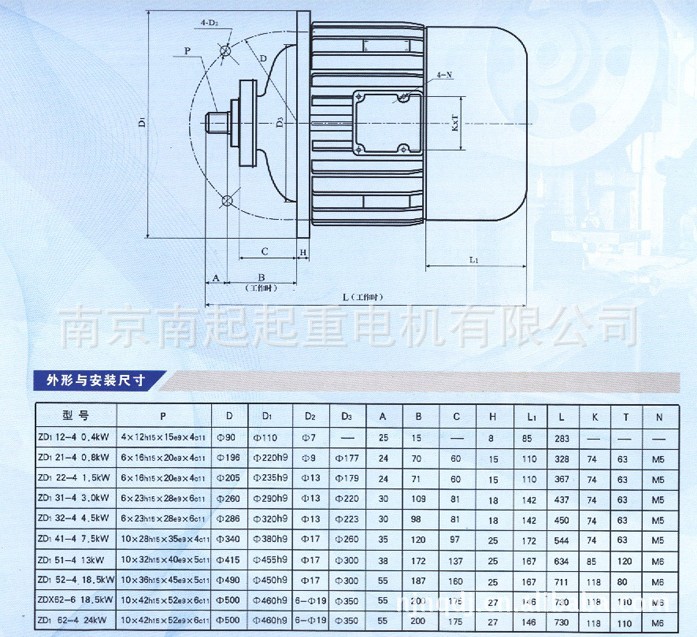

四.ZD系列產品平面圖
