| 產品類型 | 三相異步電動機 |
|---|---|
| 極數 | 4極 |
| 額定功率 | 0.4/4.5KW |
| 額定電壓 | 380（V） |
| 額定轉速 | 1380（rpm） |
| 產品認證 | ISO9001 |
| 應用范圍 | 雙梁起重機 |
| 品牌 | 南起 |
| 型號 | ZDS 0.4/4.5KW |
一.產品概述
ZDS 雙速子母電機是由兩臺錐子轉子三相異步電動機通過中間慢速驅動裝置聯接起來的一種復合電動機。其中大功率的一臺為主機（母機），另一臺小功率為輔機（子機），具有快慢兩種速度。本系列電機為臥式電動機，機座不帶底腳，采用圓錐制動器，可頻繁起動。
2000年8月通過ISO9001國際質量體系認證。
二.結構
本系列電動機為自冷式，前端蓋有連接法蘭。
定子：定子鐵心嵌完線以后，漆浸前進行沖擊耐壓試驗一分鐘，經浸漆烘干后成為一個完整體，繞組及絕緣具有良好的電氣、機械、防潮性能及熱穩定性。
電動機的絕緣等級B級。
轉子：采用熱套工藝將鑄鋁轉子固定在軸上，轉子經校正平衡，運轉平穩，振動小。
風扇制動輪及風扇罩：除0.2～0.8KW電機風扇制動輪采用鑄鐵件和鑄鋁件兩種材料外，其它品種電機均采用ZL203（GB1173-84）鋁合金制成，并配有石棉橡膠制動環。風扇罩由08F鋼板拉伸后沖孔制成，風路暢通，外形美觀，剛性好。
三.制動原理
在電源接通時，轉子軸向磁拉力克服彈簧力推開制動輪，電機旋轉。切斷電源、轉子在彈簧力的作用下復位，制動環對電機制動而停止運行。

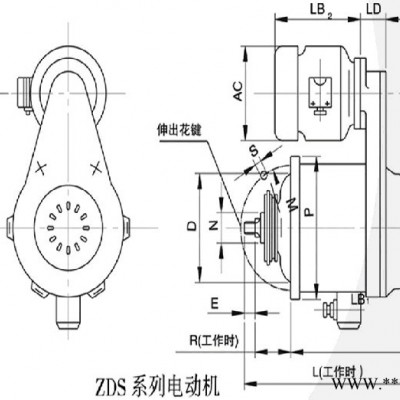

四.ZDS系列產品平面圖
一.產品概述
ZDS 雙速子母電機是由兩臺錐子轉子三相異步電動機通過中間慢速驅動裝置聯接起來的一種復合電動機。其中大功率的一臺為主機（母機），另一臺小功率為輔機（子機），具有快慢兩種速度。本系列電機為臥式電動機，機座不帶底腳，采用圓錐制動器，可頻繁起動。
2000年8月通過ISO9001國際質量體系認證。
二.結構
本系列電動機為自冷式，前端蓋有連接法蘭。
定子：定子鐵心嵌完線以后，漆浸前進行沖擊耐壓試驗一分鐘，經浸漆烘干后成為一個完整體，繞組及絕緣具有良好的電氣、機械、防潮性能及熱穩定性。
電動機的絕緣等級B級。
轉子：采用熱套工藝將鑄鋁轉子固定在軸上，轉子經校正平衡，運轉平穩，振動小。
風扇制動輪及風扇罩：除0.2～0.8KW電機風扇制動輪采用鑄鐵件和鑄鋁件兩種材料外，其它品種電機均采用ZL203（GB1173-84）鋁合金制成，并配有石棉橡膠制動環。風扇罩由08F鋼板拉伸后沖孔制成，風路暢通，外形美觀，剛性好。
三.制動原理
在電源接通時，轉子軸向磁拉力克服彈簧力推開制動輪，電機旋轉。切斷電源、轉子在彈簧力的作用下復位，制動環對電機制動而停止運行。

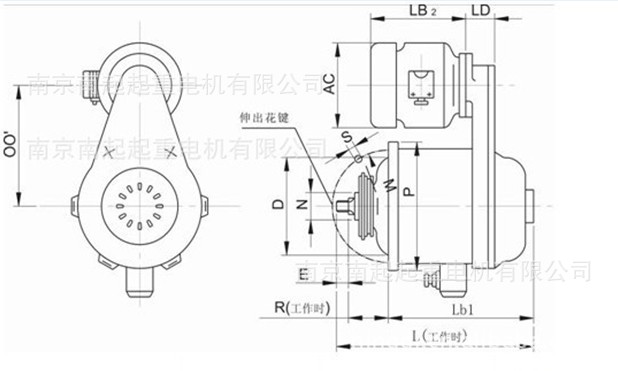

四.ZDS系列產品平面圖
