一、 概述

在電力、化工、鋼鐵、鑄造、特種材料加工、環保、通訊領域中，廣泛使用的備用蓄電池組動力系統中，所配備的直流電動機，在斷電情況下為維持水冷卻、油潤滑功能。需要迅速投入備用電源。但由于直流電動機直接啟動時，所需電流是額定電流的6-8倍，對備用蓄電池組沖擊較大。極易造成電動機線圈燒塤、損壞充電器、電路由于電流過大導致斷路，出現這些現象時無法使設備正常運行。

我公司生產的系列直流電機控制系統是根據電力生產現場實際需要，廣泛征求了電廠、設計院等專家技術人員的意見，參考吸收了國內外大量的先進設計思想和**技術，用**型的16位微機控制技術和電力電子技術開發研制，實現了該產品的高度可靠化和智能化。

擁有此項控制技術的成套控制設備，解決了直流電動機啟動運行時對蓄電池組電源的沖擊問題，保證了設備長期安全有效運行。

產品優點

直流電動機啟動時**的特點**是：啟動電流大**大沖擊電流可達到額定電流的15-20倍，將使直流系統受到較大的電流沖擊，電動機受到機械沖擊。針對這個特點，目前火力發電廠中應用**泛的啟動方式是電樞回路串接電阻啟動，該啟動方式啟動時在直流電動機電樞回路中串入啟動電阻，以限制啟動電流，啟動電阻為一個三個電阻串接的可變電阻，在啟動過程中，開始啟動時，電樞回路接入電源，串入全部電阻，以盡量降低啟動電流，隨后以固定時間及時逐級短接三個電阻，直到電機正常啟動。這種啟動方式的應用在電力生產中非常廣泛普遍，其暴露出的缺陷及隱患也是非常多的，大致有如下幾項：

1、    它不能徹底解決直流電動機啟動過程中沖擊電流大的問題，啟動過程中直流電機的啟動電流依舊大于其額定電流數倍,仍有可能因啟動電流過大而引起電機加速損壞。

2、    控制原理落后，方式復雜，環節過多，故障率極高，維護工作量很大。這種啟動方式需由幾個大容量的直流接觸器和中間繼電器、時間繼電器組成，由于元件較多，故障率極高，柜體內非常擁擠，檢修維護極不方便。

3、    啟動過程中，任何一級電阻不切換，即可導致直流電動機不能正常運行，電阻發熱嚴重，電機過載。

4、    啟動過程中，啟動電流仍舊較大，使蓄電池受到電流沖擊，輸出電壓降低，如果有任一級電阻不切換，則惡化蓄電池的運行工況，對電氣二次回路的正常工作造成威脅，比如事故情況下有關開關拒跳閘，使事故擴大。

5、    在停泵過程中，直流電機的反電動勢，通過直流接觸器斷開時的電弧瞬時加入直流系統，導致直流系統電壓大幅波動，嚴重時電壓波動幅度大于100V，對電氣二次回路的正常工作造成極大威脅，如現場運行中的開關無故偷跳的現象**是由此引起。

該產品經多家電廠現場運行證明，直流電機控制系統完全可以解決上述傳統直流電機控制系統的弊病，并能在運行中更可靠地監測電機的各種關鍵參數，可以按理想電機的控制模式來監控電機的運行，大大提高了直流電機運行的可靠性，功能和技術性能居國內**水平，完全可以作為傳統的電樞繞組三級降壓起動控制方式的更新?lián)Q代產品。產品規格：5∽75KW

一、 用途和特點

1、直流油泵軟啟動柜是電壓調節型控制柜，內置直流電機軟啟動器、直流斷路器、直流接觸器等器件，主要應用于蓄電池組供電的場所。通過對蓄電池電壓的線性調節，起到抑制直流電機電流急劇升高的作用，實現直流電動輔助油泵的平滑軟啟控制。

2、主電路采用進口IGBT模塊，安全可靠。

3、控制部分采用三菱PLC控制，參數設定簡單、工作穩定；用戶輸入的起動參數可保存，關機或掉電后不丟失。

4、設計有軟啟動控制電路，可實現直流電機的柔軟啟動、停止控制，起動方式為電壓斜坡起動，起動時間1-90S可調，停止時間0-60S可調。

5、控制方式：本地手動啟?；蜻h(yuǎn)程手動啟停。

6、保護功能：過流、過熱自動保護（模塊關斷軟保護）及報警指示功能。

7、電流取樣采用霍爾傳感器，精度高、穩定性好、控制電路與檢測信號隔離，安全可靠。

二、 技術指標

1、型號：QY-ZLRQD-15/220

額定功率：15kW

電樞額定電壓：DC220V      電樞額定電流：82A

勵磁額定電壓：DC220V      勵磁額定電流：10A

2、過熱保護動作溫度70℃；

3、散熱方式：自然冷卻；

三、 面板圖及說明（見圖1）

1、觸摸屏：用于顯示輸出電壓、輸出電流、運行狀態、故障指示，可實現本機控制及控制方式顯示，并可設定電樞、勵磁的過電壓、過電流值。

2、電源指示燈：用于指示220直流電源。

3、故障指示燈：當內部電路出現過流時故障指示燈亮。

本地、遠程轉換開關：用于轉換本機或遠程控制，打到本地（右側），面板控制啟停有效，同時本地指示燈點亮；打到遠程（左側），遠程（DCS）控制啟停有效，同時外接端子（19、20號）指示遠程控制。

4、啟動按鈕：當轉換開關選擇“本地”控制時，按下該按鈕直流軟啟動器啟動，相應“運行指示”燈亮。

5、停止按鈕：當轉換開關選擇“本地”控制時，按下該按鈕直流軟啟動器停止，相應“停機指示”燈亮。

6、急停按鈕：緊急狀況下按下該按鈕切斷控制電源。故障排除后需將該按鈕復位才能進行控制操作。

注：觸摸屏設計有本機啟動、停止按鈕，功能與面板啟動、停止按鈕相同。

圖1（1700*600*500mm）

四、 觸摸屏操作說明：

（1）初始界面：

電源開關送電后，觸摸屏點亮，顯示初始界面如下：

（2）主控運行界面：

在初始界面下，點擊“進入系統”，界面翻到“主控運行界面”，可進行啟停操作，并顯示運行狀態。

該系統具備電樞電壓、電樞電流、勵磁電壓、勵磁電流過壓（流）保護功能，根據現場實際負載對設定值進行調整。如下圖所示，點擊對應參數項的設定值彈出小鍵盤，輸入需設定的值并按“ENT”鍵返回原界面。

出廠設定參數：電樞電壓240V、電樞電流95A、勵磁電壓240V、勵磁電流10A。

當出現故障報警時，在右邊白色窗口出現報警項，排除故障后，點擊“報警復位”解除故障報警鎖定。

（3）系統解鎖界面：

在“主控運行界面” 下點擊屏幕右下方的“系統解鎖”鍵，界面切換到“手動解鎖界面”，輸入正確的密碼后按確認鍵即可**解除鎖定。（已輸入密碼解除鎖定）

（4）參數調整界面：

在“手動解鎖”界面下，點擊左下方“數據校正”，界面翻到“數據校正界面”，在此界面下可對電樞電壓、電樞電流、勵磁電壓、勵磁電流進行校準。例如：實際電樞電壓230V，觸摸屏顯示電壓220V，需要在參數校正界面將電樞電壓后的校正值設定為10，即可將電樞電壓顯示值校正為230V。如果顯示值比實際值大，則將校正值設定為負值。

（5）參數設定完畢按屏幕右下方的“返回”即可翻到上一界面。

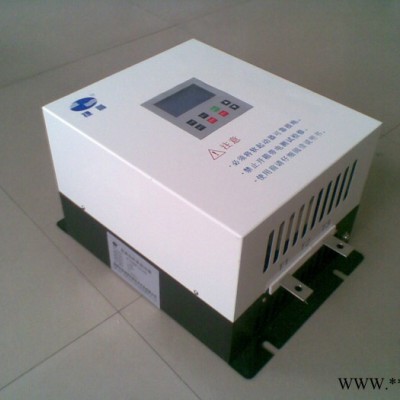

五、 HQR軟啟動器控制面板按鍵說明

（1）設置：設置功能（同時按下此鍵與▽鍵可以對電流傳感器及外接鍵進行設置；同時按下此鍵及△鍵可以對起動形式及各種形式下的各種參數進行設置）

（2）解鎖：解鎖功能（軟起動器在故障時面板上各按鍵都將被自動鎖柱，等故障排除后按下此鍵，解除所有被鎖鍵的被鎖狀態）

（3）確認：確認功能（在設置參數時，每次參數設置完成后按下此鍵進行確認，并開始下一參數的設置）

（4）急停：自由停止功能（按下此鍵，所控電機將自由停止）

（5）起動：控制起動功能（按下此鍵，軟啟開始）

（6）停止：控制軟停功能（按下此鍵，軟停開始）

（7）△：參數上調功能（按下此鍵，所設參數數值增大）

（8）▽：參數下調功能（按下此鍵，所設參數數值減小）

六、 軟起動器中文界面說明

1、按鍵定義

2、參數設置

（1）在停止?fàn)顟B(tài)下，同時按下“設置”鍵和“▽”，進入設置傳感器參數和有無外接按鍵控制，屏幕提示：

當進入傳感器參數設置時，傳感器電流值閃爍，按“△”增加電流值，按“▽”減小電流值；每按一次增或減10A，按“確認”則進入有無外接按鍵控制選擇。當進入外接按鍵控制選擇時，按“△”有外接按鈕控制，按“▽”無外接按鈕控制。按“確認”則完成剛才傳感器參數和有無外接鍵控制狀態設置，并記錄與控制器中。

（2）在停止?fàn)顟B(tài)下，同時按下“設置”鍵和“△”進入軟啟動方式和參數設置。此時屏幕提示：

<被設置的參數閃爍>

<按“△”或“▽”選擇起動方式，按“確認”則進入下一行參數設置>

<按“△”或“▽” 設置起動時間，按“確認”則進入下一行參數設置>

<按“△”或“▽” 設置起動電壓大小，按“確認”則進入下一行參數設置>

<按“△”或“▽” 設置軟停時間大小，按“確認”則進入下一行參數設置>

按“△”或“▽” 設置額定電流大小，按“確認”則進入下一行參數設置>

<按“△”或“▽” 設置限流電流大小，按“確認”則進入下一行參數設置>。

再次按確認鍵，則完成軟起啟方式和參數設置，進入停止?fàn)顟B(tài)。此時屏幕顯示為：

 或者

按“△”鍵或“▽”鍵， 都可以實現停止?fàn)顟B(tài)兩屏幕交替顯示，查看電動機軟啟動的參數設置情況。

說明：在設置過程中，若按“設置”鍵可以返回上一行的參數設置，繼續進行電動機軟啟動的參數設置，連續多次按 “確認”鍵則完成設置。

3、起動與停止

（1）按“起動”鍵，電動機軟啟動。

（2）按“停止”鍵，電動機軟停止。

（3）按下“急?！辨I，電動機緊急停車。

（4）外接按鍵控制，若有外接按鍵時，則“起動”“停止”按鍵不起作用，但急停仍起作用。通過外接按鍵控制電動機的軟啟動與軟停止。外接輸入端兩端點接通時，電機軟啟動，斷開時軟停止。

4、故障指示

當電機出現故障時，系統出現如下提示：

出現任何一種故障，電動機都處于停止?fàn)顟B(tài)，不能起動，并且指示故障類型，自動鎖住除解鎖鍵之外的所有按鍵。當故障排除后，按解鎖按鍵或關閉控制電源再次打開控制電源，解除被鎖住的按鍵，進入停車指示狀態。

5、      運行指示

（1）運行時，指示運行電流大小，軟停時間和有無外接按鍵控制。

（2）電機停止后，大約3分鐘后才可以重新起動
