*電器控制系統采用多種保護裝置，防水、自動限位、漏電保護、過熱保護、緊急制動、電流過載保護，操作簡單、安全可靠。

電源采用三相五線制，由五芯電纜插座進入電器箱，由三相漏電斷路器接通電源，電源通過總接觸器、電機控制接觸器、熱繼電器及接插件送到電機。工作中出現異常情況，按動電器箱面板上的“停止”“STOP”按鈕，實現緊急制動，確保安全。熱繼電器在電機過載時能自動保護斷電，電機可同時運行，也可以單獨運行，電路由36V低壓電控制，可在電器箱上操作，也可通過手握開關進行操作，操作安全、方便。

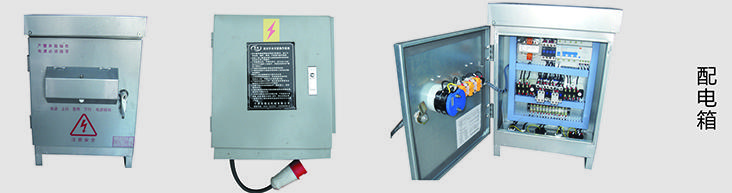

電器系統由電器箱、電磁制動電機、上限位開關和手握開關等組成。

（1）電源

電源采用三相五線制，由五芯電纜插座進入電器箱，由三相漏電斷路器接通電源。X1、X2、X3為三相電源線，N為工作零線，PE為保護接地。請用戶按三相五線制連接電源。

（2）緊急制動、過載保護電路

電源通過總接觸器KM1再分別由電機控制接觸器KM2、KM3通過熱繼電器FR1、FR2及接插件Q3、Q4送到電機。工作中出現異常情況，按動電器箱面板上的“停止”“STOP”按鈕，總接觸器KM1失電，電機斷電，提升機停止工作，實現緊急制動，確保安全。熱繼電器在因制動器剎車片過緊等原因造成的電機過載時，能自動保護斷電。電機可同時運行，也可以單獨運行，只需轉動電器箱面板上的轉換開關即可實現操作轉換。當轉換開關轉至一側時，即可實現單機運行。

 （3）電機制動器電路

電機制動器設在電機風罩內，制動器電源QS1、QS2開關控制220V交流電源至半波整流模塊為99V直流電源，并通過接觸器實現快速制動控制。制動器整流模塊安裝在電器箱內，便于維修。

（4）控制電路

電路由控制變壓器T轉換成36V低壓電控制，操作安全、方便?？稍陔娖飨渖喜僮?，也可通過手握開關進行操作。

（5）上(下)限位報警電路

在工作平臺工作區域的上(下)限設置上(下)限位塊，上(下)限位開關觸及上(下)限位塊后，電機停止運行，報警鈐響。(注：下限位報警電路作為選用線路，根據用戶要求設置)
