| 重量 | 1500KGS |
|---|---|
| 焊槍數量 | 4 |
| 焊接形式 | 先塞焊后角焊 |
| 電流 | 交流 |
| 動力形式 | 氣動 |
| 額定電流 | 0-500A |
| 工作形式 | 弧焊 |
| 加工精度 | 精密 |
| 控制方式 | 自動 |
| 類型 | 脈沖焊機 |
| 頻段 | 中頻 |
| 驅動形式 | 電動 |
| 輸入電壓 | 380V |
| 外形尺寸 | 2000*2000*2200mm |
| 樣式 | 臺式 |
| 用途 | 剎車蹄專用焊接 |
| 種類 | 自動焊接設備 |
| 作用對象 | 金屬 |
| 作用原理 | 脈沖 |
| 焊接原理 | 熔化焊 |
| 品牌 | 甬贏 |
| 型號 | YY-YT-002G |
| 加工定制 | 是 |

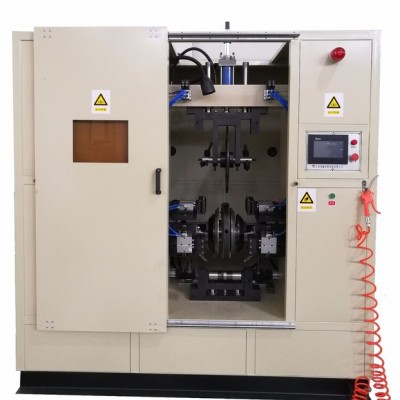

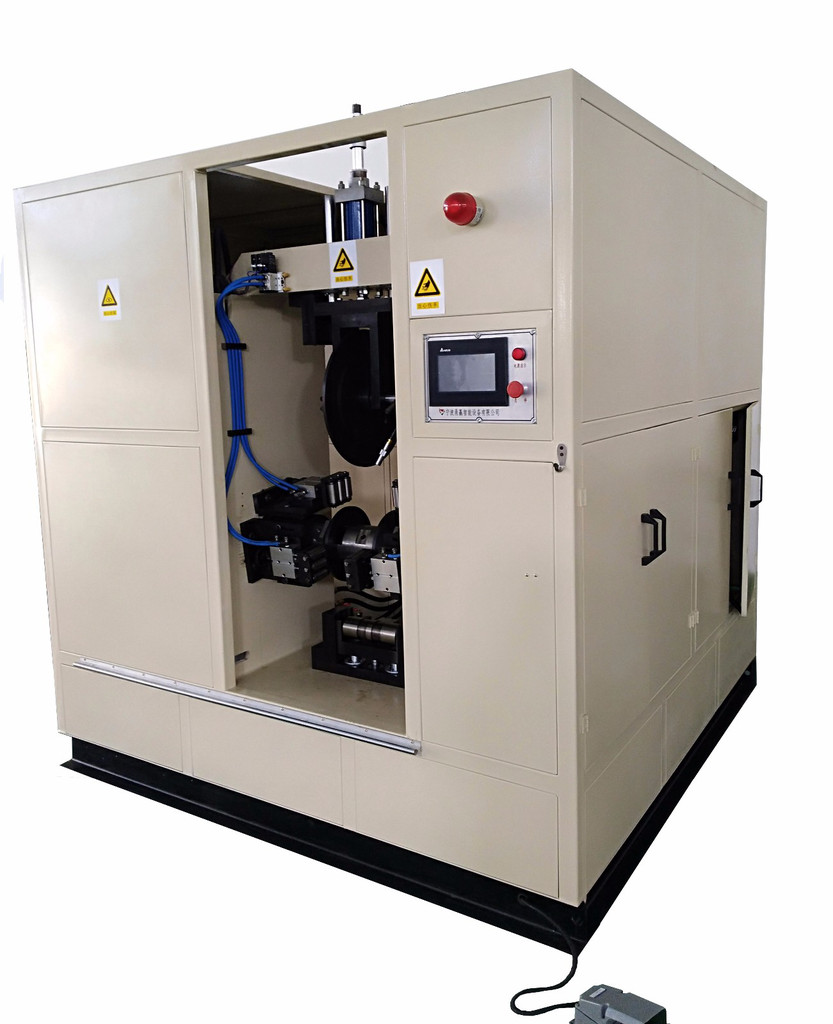

YY-YT-002G型剎車蹄角焊塞焊一體機是我公司專門針對重型剎車蹄用戶開發的的一款設備，從設計、研發、試驗、制造、調整、完善，歷時6個多月終于完成。該設備為國內**一款剎車蹄角焊塞焊一體機，將角焊塞焊的工序一次性完成，節省了人工，提高了效率，節約了場地，并且該設備生產的蹄鐵質量穩定可靠，對稱性好，變形率小，是廣大重蹄廠家的**選擇，歡迎廣大客戶來人來電洽談咨詢。
設備功能：

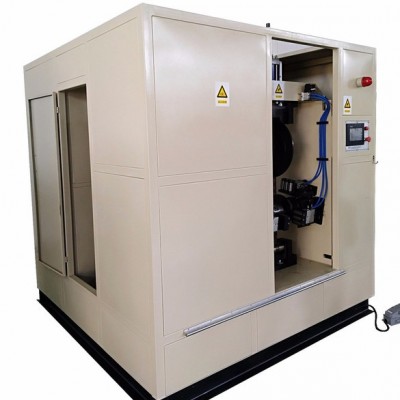

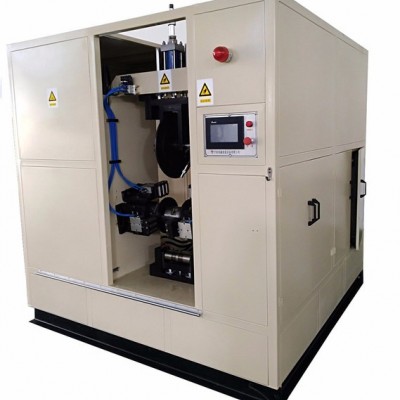

1、采用全封閉式整體設計，外形美觀，便于維護
2、配有排風口，可與排風管道或焊接煙塵處理機配套（客戶可自行選配）
3、工件的夾具動作、卸料動作、采用液壓方式
4、工件夾具采用轉軸胎具及特殊設計，可在保證焊接質量的前提下有效控制焊接變形
5、夾具采用可拆卸式設計，可適應單機多品種的焊接需求
6、工件夾具的變位采用伺服電機驅動，定位準確可靠
7、控制系統采用PLC+彩色觸摸屏控制，操作界面為全中文，操作簡單直觀。在觸摸屏上可數字設置焊接時間、空行程速度、焊接段角度差、焊段參數，各油缸的手動控制及其它相關功能的設置（全部采用臺達產品）
8、工件的夾緊定位、變位、焊接、卸料動作全自動完成。優化的程序設計，使各步驟銜接更順暢，焊接效率更高

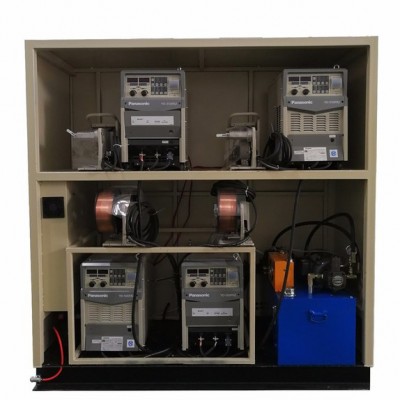

9、專機配套松下氣保焊機，性能穩定，調試方便，焊接成型美觀
10、模具重量10-15kg，可人工裝配，無需吊車
11、模具制造成本低，可減少用戶的模具成本
設備特點：

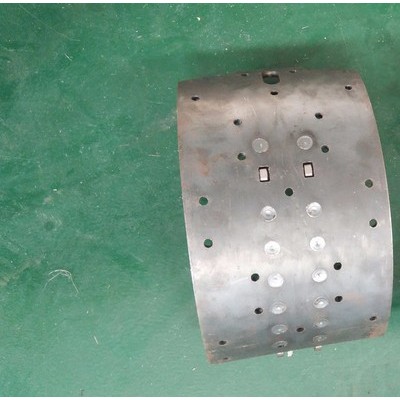

1、傳統工藝（國內外產品）：先塞焊，再角縫焊**后變位焊，要分三次才能完成。
2、改進工藝（國內外產品）：原來的三道工序現在只需一次**能完成，既省工又省時，為客戶減輕了招工難、成本高的負擔。
3、觸摸屏上可選擇多種工藝焊接設置，可設置段數，變位及其它相關位置焊接，可多款產品儲存、調用等，操作方便簡捷。
4、設備焊接性能穩定，焊接的產品質量好外形美觀。
5、 機型采用隔離封閉設計，避免焊接灰塵落入焊機及送絲機內部影響焊機壽命和穩定性，外形美觀實用。
6、模具安裝、拆卸、工件上下簡單方便，安全性能高。
設備參數：
| 額定輸入電壓 | 3-380V | 額定輸入頻率 | 50HZ | 額定焊接容量 | 23.2KVA |
| 額定焊接電流 | 60-550A | 額定焊接電壓 | 39V | 額定負載持續率 | 65% |
| 焊槍數量 | 4把 | 使用焊絲直徑 | 1.0/1.2/1.6MM | 焊接方式 | 氣保焊 |
| 焊接工件范圍 | 寬度219MM | 主軸轉速 | 20-1000MM/MIN | 焊接工位高度 | 750MM |
| 焊槍移動 | 手動可調 | 直徑 | 406MM（可按需定制） | 工件頂緊方式 | 液壓 |
| 液壓系統壓力 | 7MPA | 設備重量 | 1500千克 | 工件回旋角度 | 360度連續旋轉 |
