—、適用范圍

XL-21系列動力配力箱適用于發(fā)電廠、變電站、石油、化工、 冶金、機械等廠礦企業(yè)和高層建筑的低壓配電系統(tǒng)，在交流電壓500 伏及以下的三相四線或三相五線系統(tǒng)中作為動力、配電、電動機、 控制中心等電能轉換、分配與控制。

二、結構特征

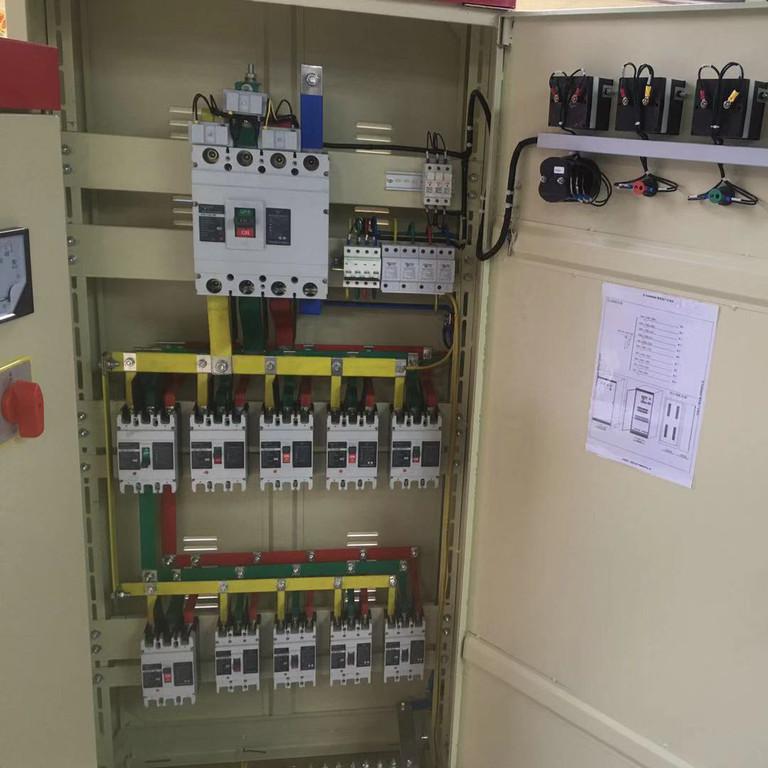

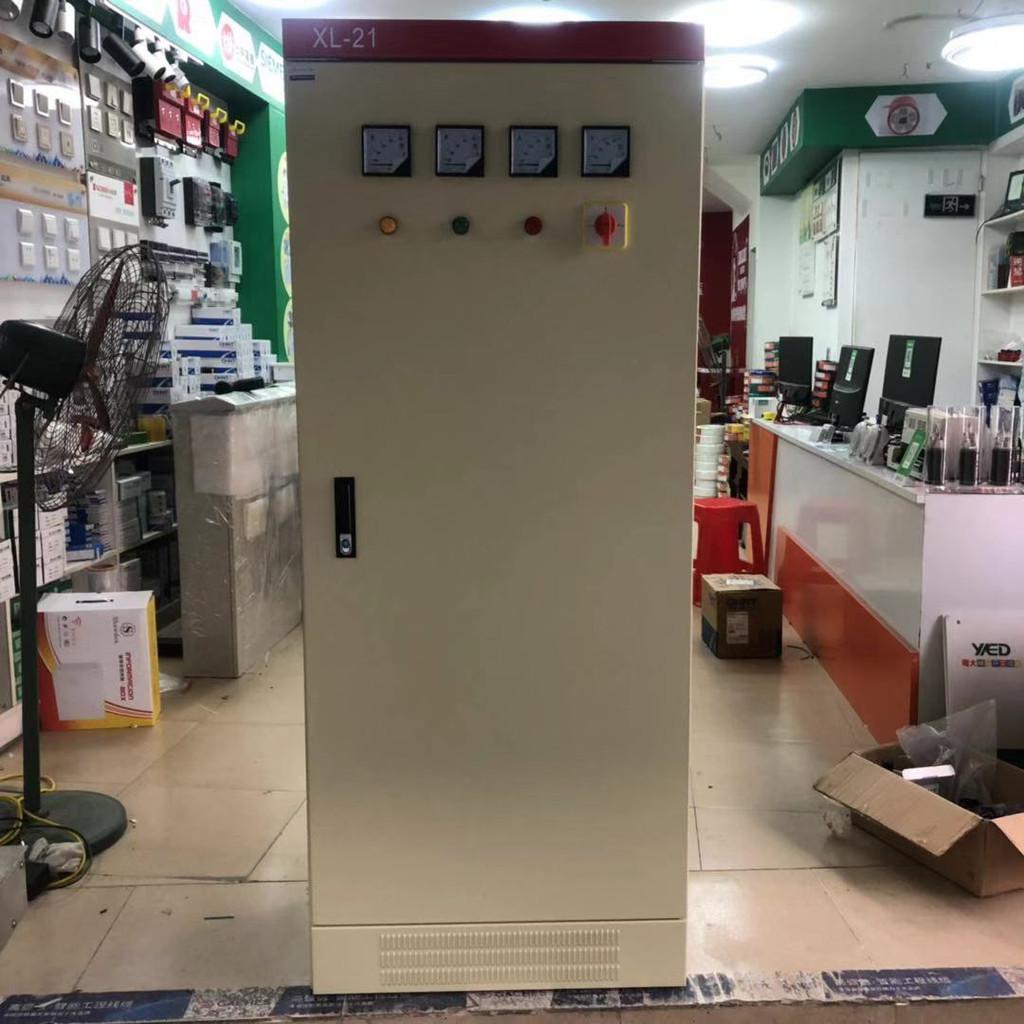

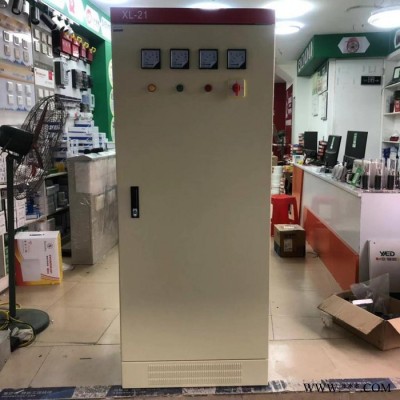

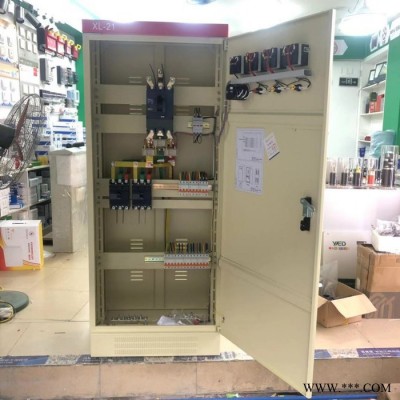

XL-21型低壓動力配電箱是封閉式，外殼用鋼板彎制而成，刀 開關操作手柄于箱前右柱上部，可以作為切換電源之用。配電箱前面 裝有一只電壓表，指示匯流母線的電壓。配電箱前面有門，門打開后, 配電箱內全部設備敞露，便于檢修維護。本配電箱均釆用國內自行設 計的型組件，具有結構緊湊、檢修方便，線路方案可以靈活組合等特 點。配電箱 除裝有空氣斷路器和熔斷器作為短路保護外，還裝有接觸 器和熱繼電器，箱前門可裝操作按鈕和指示燈。

三、外形及安裝尺寸

高1600*寬600*深400

高1700*寬700*深400

高1800*寬800*深400

高1900*寬900*深400

高2000*寬1000*深400
