| 產品類型 | 步進電機 |
|---|---|
| 產品認證 | ISO9001 |
| 額定電流 | 0.75A |
| 額定電壓 | 24 |
| 額定功率 | 100 |
| 額定轉矩 | 0.45 |
| 額定轉速 | 600 |
| 適用范圍 | 機械自動化設備 |
| 外形尺寸 | 42*42 |
| 效率 | 99.9 |
| 品牌 | 明遠測控 |
| 型號 | 五相42步進電機 |
基本參數：
項目 | 參數 |
| 步距角 | 0.72° |
| 步距角精度 | 0.72°±5% |
| 電阻公差 | ±10% |
| 電感公差 | ±20% |
| 溫升 | 85℃ Max(繞阻方式) |
| 工作環境溫度 | -20℃~+50℃ |
| 絕緣電阻 | 100MΩMin，500VDC |
| 介電強度 | 500VAC，一分鐘 |
| 徑向跳動 | 0.025Max.（500g-負載） |
| 軸向間隙 | 0.075Max.（1000g-負載） |
機械尺寸：

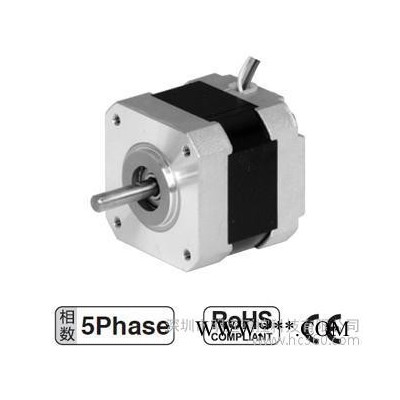

42系列五相混合式步進電機規格:
型號 | 電 壓 V | 電 流 A | 電 阻 Ω | 靜力 矩 N.M | 引 線 Lead | 重 量 Kg | 機 長 （L）mm | 轉子 慣量 g-cm | |
| | ||||||||
MYSHM543-0.75A | MYSHM543-0.75B | 1.46 | 0.75 | 1.95 | 0.13 | 5.00 | 0.21 | 33 | 35 |
MYSHM544-0.75A | MYSHM544-0.75B | 1.7 | 0.75 | 2.3 | 0.18 | 5.00 | 0.24 | 39 | 54 |
MYSHM545-0.75A | MYSHM545-0.75B | 2.1 | 0.75 | 2.8 | 0.24 | 5.00 | 0.35 | 47 | 70 |
MYSHM546-0.75A | MYSHM546-0.75B | 2.25 | 0.75 | 3 | 0.40 | 5.00 | 0.5 | 59 | 108 |
MYSHM546-1.4A | MYSHM546-1.4B | 1.16 | 1.4 | 0.83 | 0.40 | 5.00 | 0.5 | 59 | 108 |
以上僅為代表性產品，可根據客戶需求定制
