| 產品類型 | 混合式步進電機 |
|---|---|
| 產品認證 | ISO9001 |
| 額定電流 | 4 |
| 額定電壓 | 80 |
| 額定功率 | 100 |
| 額定轉矩 | 2 |
| 額定轉速 | 600 |
| 適用范圍 | 點膠機、固晶機、精密平臺、雕刻機 |
| 外形尺寸 | 57*57 |
| 效率 | 99.99 |
| 品牌 | 明遠測控 |
| 型號 | 57二相步進電機 |
產品特點：
低噪音
小振動
高速性能強
運行穩定
步距精度5%
溫度80℃Max
環境溫度 -20℃— 50℃
絕緣電阻 100M Ω Min 500VDC
耐 壓 500V AC 1minut

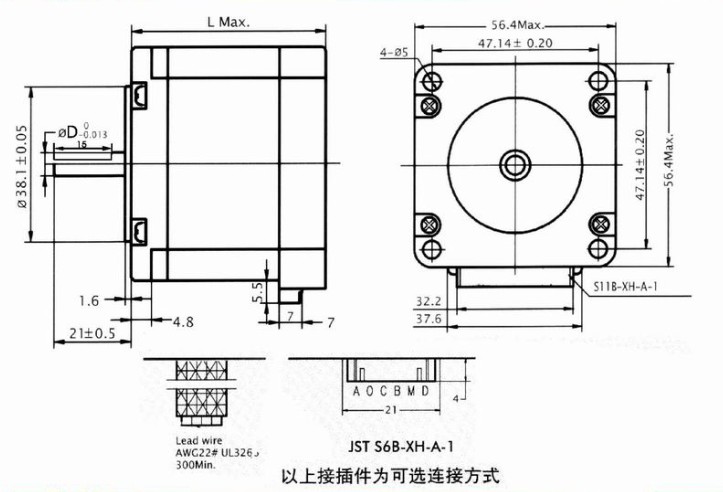

產品機械尺寸
產品接線圖
電機引線接法
技術參數(Electrical
Specifications)：
型號 Modei | 步距角 （°） | 靜力矩N.M | 額定 電流 A | 相電阻 Ohm | 相電感 Mh | 轉子 慣量 g.c㎡ | 定位 力矩 Kg.cm | 重量 Kg | 電機 長度 mm | 引線 數目 |
MY57HS04L41 | 1.8 | 0.4 | 2.0 | 1.4 | 1.4 | 135 | 220 | 0.4 | 41 | 4 |
MY57HSM09L54 | 0.9 | 2.1 | 1.8 | 2.5 | 280 | 400 | 0.6 | 54 | 8 | |
MY57HS09L54 | 0.9 | 2.8 | 0.8 | 1.2 | 280 | 400 | 0.6 | 54 | 8 | |
MY57HS13L76 | 1.3 | 2.8 | 1.0 | 2.1 | 460 | 700 | 1.0 | 76 | 8 | |
MY57HS20 L76 | 2.0 | 3.0 | 1.3 | 5.0 | 460 | 700 | 1.0 | 76 | 4 | |
MY57HS22 L81 | 2.2 | 4.0 | 0.7 | 1.8 | 480 | 700 | 1.1 | 81 | 8 |
以上僅為代表性產品，可根據客戶要求定做。
