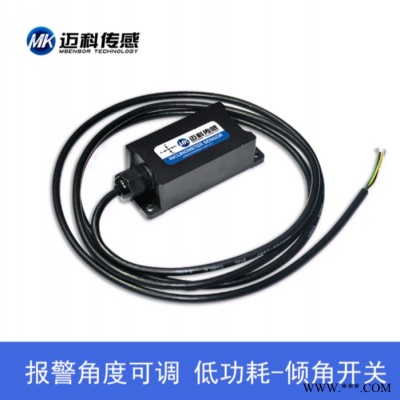

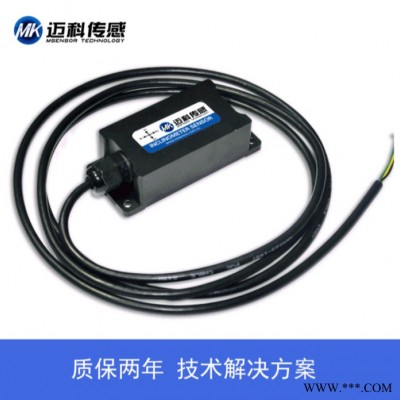

LVT542T 是邁科傳感科技推出一款高性能繼電器輸出型單軸雙路傾角開關，產品測量范圍0~±90°，內置一組繼電器輸出電路。當傾角值大于預設的報警閾值時，將輸出一個無緣觸點繼電器信號（驅動電流1A）,打開電磁閥進行相對應的液壓支腿調平。報警閾值在出廠時經過標定，用戶也可自行設定報警角度閾值。

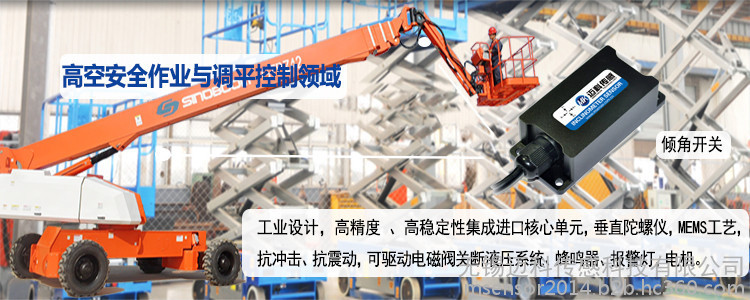

      產品集成進口核心單元，針對水平安全報警與平臺調平監測相關行業應用，采用晶體管輸出電路，可驅動電磁閥關斷液壓系統、蜂鳴器、報警燈…自動警示作業人員安全施工，產品設計精密，對溫度和線性度進行了再次補償，集成了短路，瞬間高壓，極性，涌浪等全面保護功能，適合各種惡劣工業環境作業。

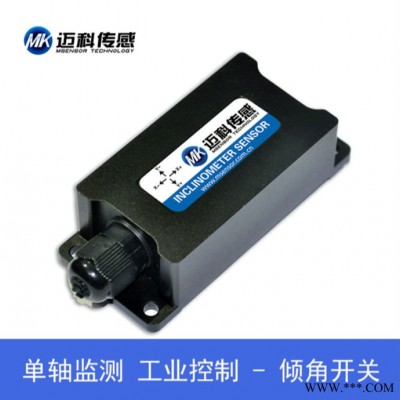

主要特性

●雙軸傾角監測                                                ●全范圍精度0.1°，分辨率0.01°

●報警閾值用戶可設置                                      ●寬電壓輸入DC 9～36V

●寬溫工作-40～+85℃                                    ●量程 0～±90°(可選)

●高抗振性能>3500g                                       ●工業設計

●IP67防護等級                                                ●繼電器輸出（常開常閉），同時輸出RS232

●體積(90*40*27mm)（可定制）

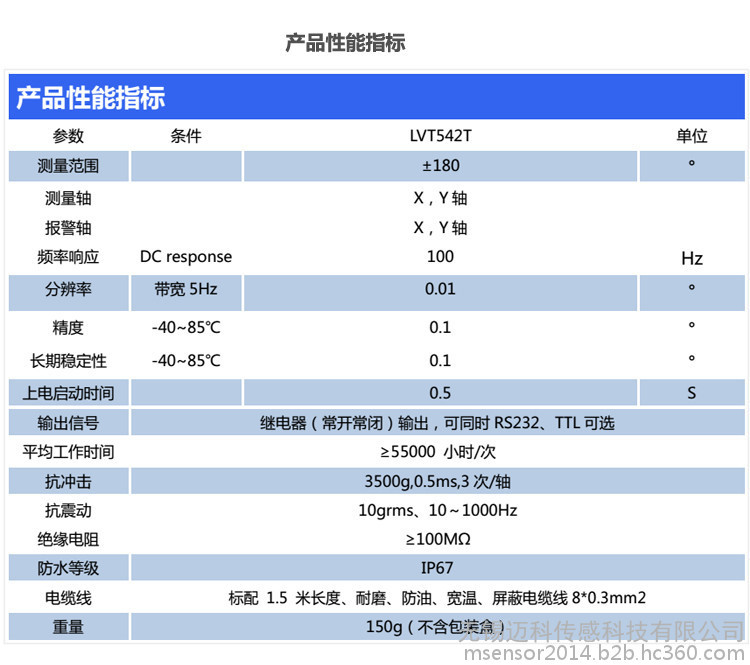

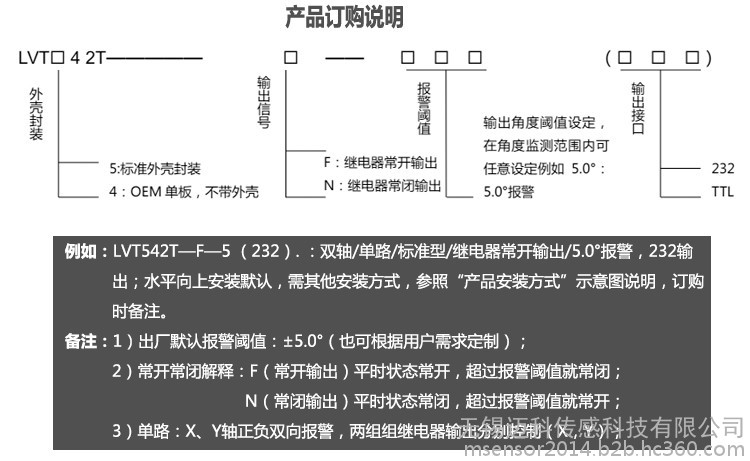

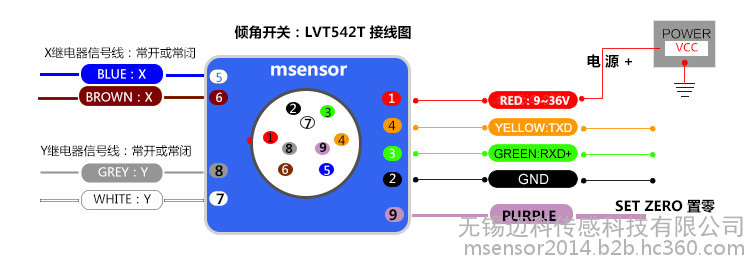

產品電氣接線圖

1、紅色線連接9-36V電源的正極，黑色線連接地線。

2、綠色和黃色的線分別表示數據的接收RXD和發送TXD，用戶可根據這兩根信號線連接電腦，通過軟件設定報警閾值(-X，+X，-Y，+Y)可分別設不同閾值。

3、LVT542T繼電器輸出型雙軸單路傾角開關，則當X方向角度(如當前X方向傾角為+10°或者-10°)大于X方向報警角度值時(如當前X方向報警角度值為5°)，棕色線和藍色線導通；當Y方向角度(如當前Y方向傾角為+10°或者-10°)大于Y方向報警角度值時(如當前Y方向報警角度值為5°)，白色線和灰色線導通。

4、當紫色線連接到地約3秒，當前的傾角值被設置成新的零點，后續輸出角 度以新零點作為參考。因此如果您不希望設置新的零點，請注意不要讓紫色的線與任何其他線連接。

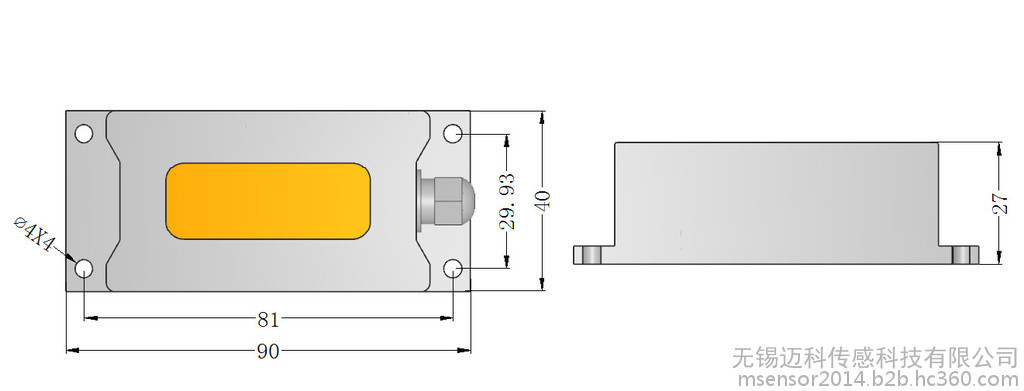

產品尺寸圖

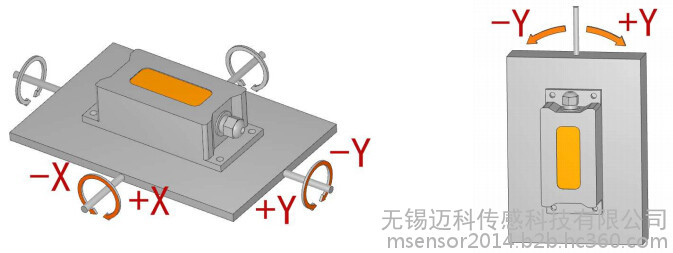

       安裝時應保持傳感器安裝面與被測目標面平行；本產品可水平安裝也可以垂直安裝（單雙軸可選），安裝方式請參考下面示意圖：

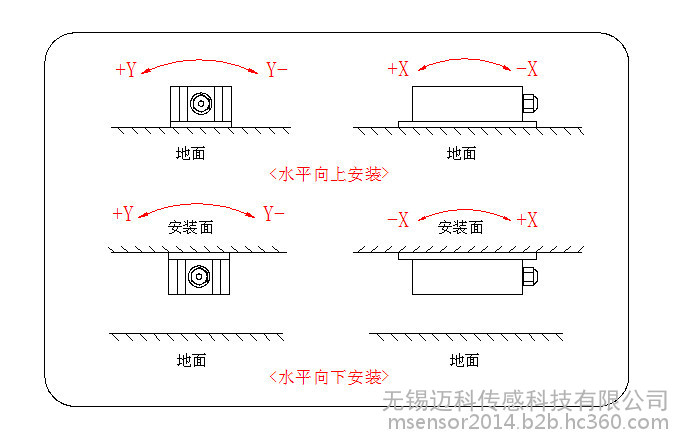

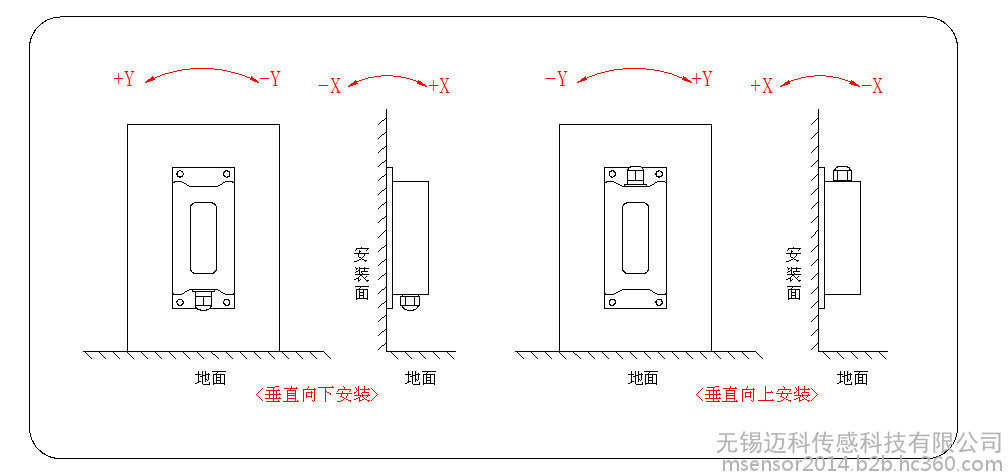

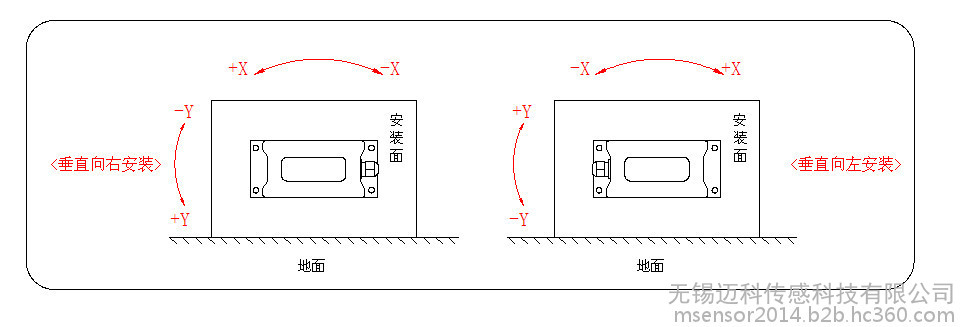

產品安裝方式

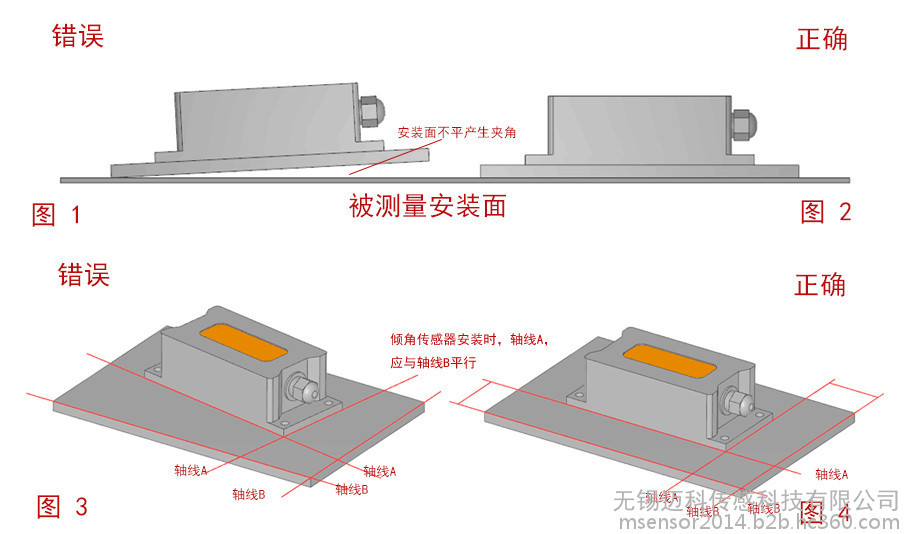

請按照正確的方法進行安裝傾角傳感器，不正確的安裝會導致測量誤差，尤其注意一“面”， 二“線” ：
1）傳感器的安裝面與被測量面固定必須緊密、平整、穩定，如果安裝面出現不平容易造成 傳感器測量夾角誤差。見圖 1、2
2)傳感器軸線與被測量軸線必須平行，兩軸線盡可能不要產生夾角。見圖 3、4

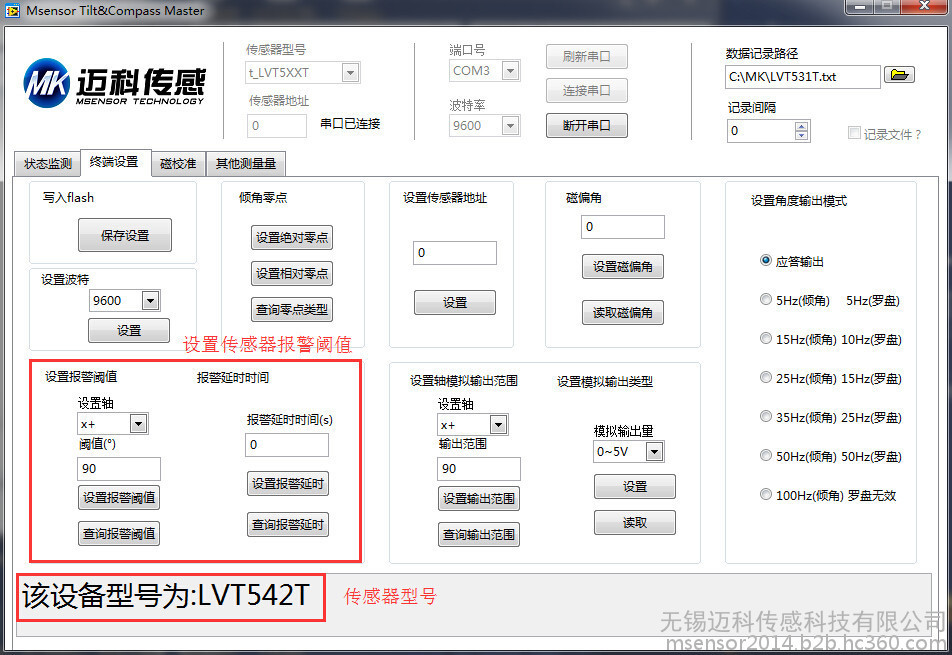

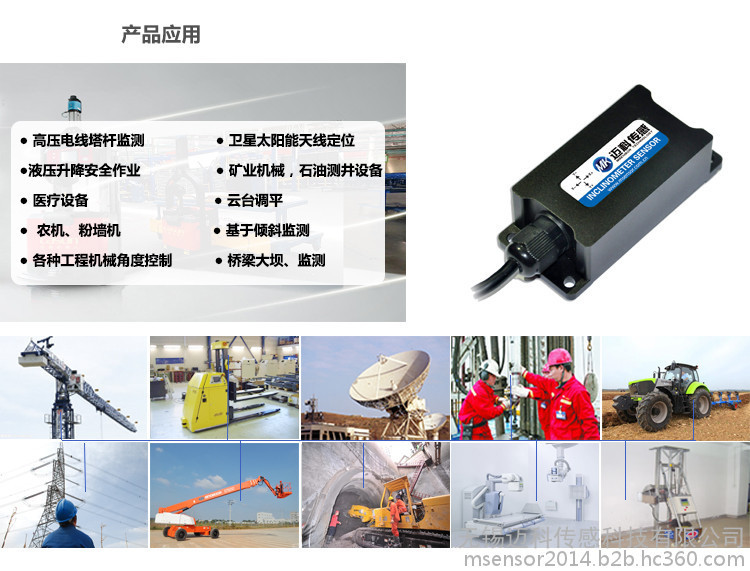

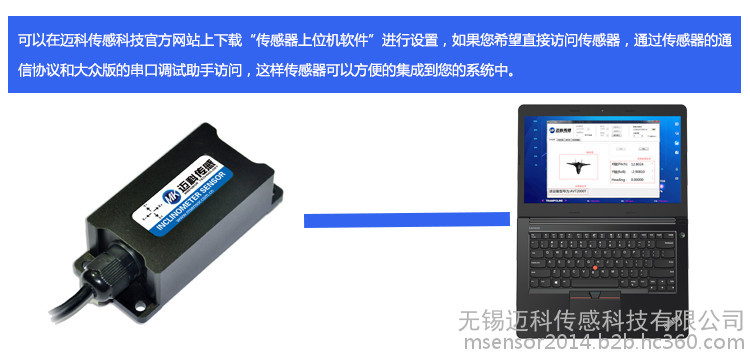

可以在邁科傳感科技官方網站上下載傾角羅盤調試助手進行初步報警角度設置，如果您希望直接訪問傾角傳感器，可以通過傾角傳感器的通信協議和大眾版的串口調試助手訪問，這樣傳感器可以方便的集成到您的系統中。
