| 品牌 | 信捷 |
| 型號 | MS-180ST-M48015B-47P5+DS2-47P5 |
無錫信捷伺服7.5KW電機MS-180ST-M48015B-47P5+驅動DS2-47P5

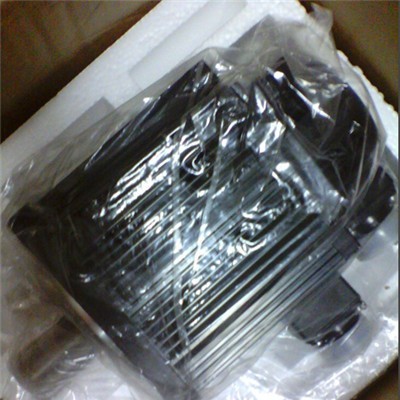

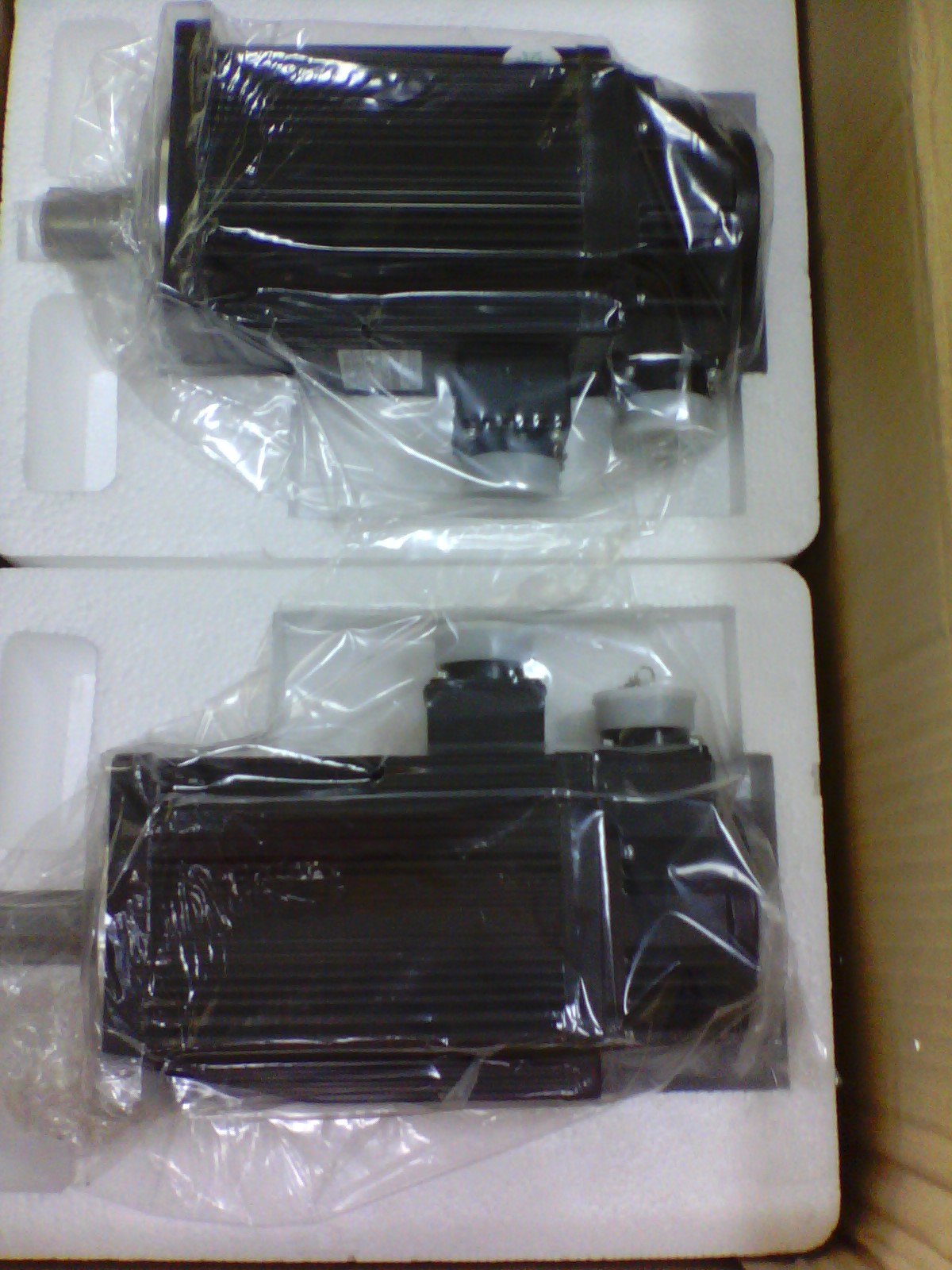

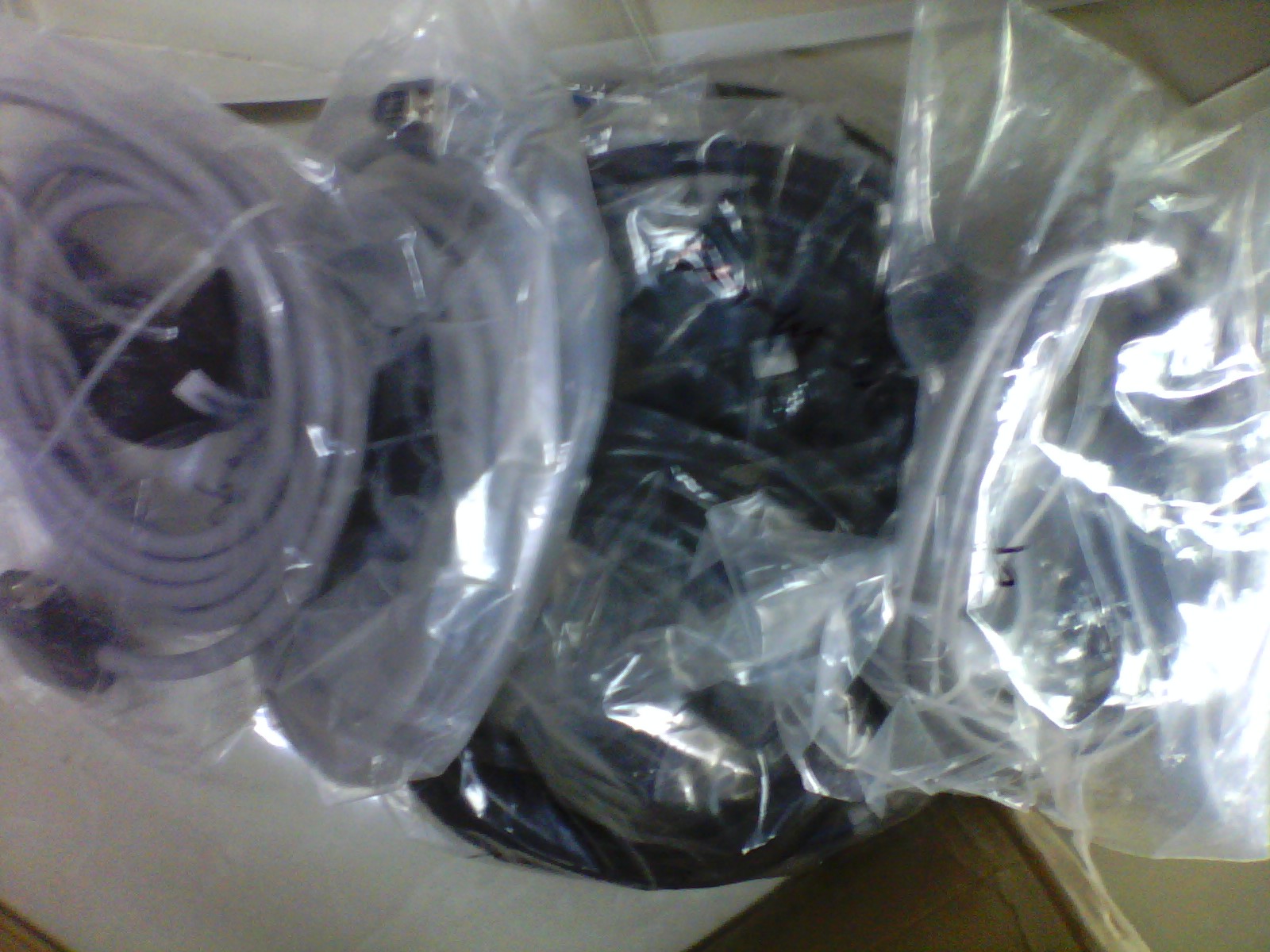

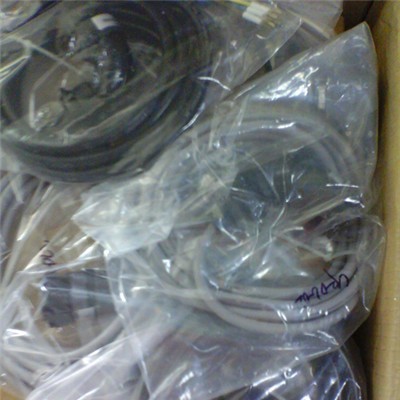

請親們放心以下圖片并非按每個功率拍出的圖片。
只是個參考圖。
請以實物原裝正品為準圖。謝謝。
| 無錫信捷伺服7.5KW電機MS-180ST-M48015B-47P5+驅動DS2-47P5 |
| 產 品 說 明 |
| 三種控制方式，無縫切換：位置控制、速度控制、轉矩控制
高達400Hz的高速響應，最大功率7.5KW
2種脈沖輸入，ABZ相信號為OC門輸出
6路DI輸入、3路DO輸出
雙通訊口：RS232、RS485
完善的保護，安全可靠 產品規格 | 伺服單元型號 | DS2-47P5-A | | 適用 電機 | 電機代碼 | 0153（出廠設置） | | 轉速 | 1500 | | 適用編碼器 | 標準∶增量型編碼器 (2500線) | | 最大適用電機容量 [kW] | 7.5 | | 連續輸出電流 [A rms] | 20.0 | | 最大輸出電流 [A rms] | 40.0 | | 輸入電源 | 三相380V，50Hz | | 控制方式 | 三相全波整流IPM PWM控制 正弦波電流驅動方式 | | 使用 條件 | 使用溫度/保管溫度 | 0～+50 ℃/-20～+85 ℃ | | 使用/保管濕度 | 90％RH以下（不結露） | | 耐振動/耐沖擊強度 | 4.9m/s2 / 19.6m/s2 | | 構造 | 基座安裝 | 產品尺寸（單位：mm） | |
信捷伺服5.5KW電機MS-180ST-M35015B-45P5
| 產 品 說 明 |
| DS系列伺服專用電機
適配DS2系列3.0~7.5KW伺服驅動器
編碼器線數2500ppr 以下是信捷伺服產品型號規格，請選擇您要的要求~~ | 電壓等級 | 220V | 380V | | 電機型號 MS-180ST- | M19015□□-23P0 | M21520□□-44P5 | M27015□□-44P3 | M35015□□-45P5 | M48015□□-47P5 | | 電機代碼 | 0052 | 0150 | 0151 | 0152 | 0153 | | 額定功率（KW） | 3.0 | 4.5 | 4.3 | 5.5 | 7.5 | | 額定電流（A） | 12.0 | 9.5 | 10 | 12.0 | 20 | | 額定轉速 | 1500 | 2000 | 1500 | 1500 | 1500 | | 最高轉速 | 2000 | 3000 | 2000 | 2000 | 2000 | | 額定轉矩（N·m） | 19 | 21.5 | 27 | 35 | 48 | | 峰值轉矩（N·m） | 47 | 53 | 67 | 70 | 96 | | 反電勢常數（V/krpm） | 97 | 140 | 172 | 113 | 156 | | 力矩系數（N·m/A） | 1.58 | 2.26 | 2.7 | 1.84 | 2.4 | | 轉子慣量（Kg·m2） | 3.8×10-3 | 4.7×10-3 | 6.1×10-3 | 8.6×10-3 | 9.5×10-3 | | 繞組（線間）電阻（Ω） | 0.4 | 0.71 | 0.796 | 0.21 | 0.273 | | 繞組（線間）電感（mH） | 2.42 | 4 | 4.83 | 1.57 | 2.14 | | 電氣時間常數（ms） | 6 | 5.6 | 6 | 7.47 | 7.8 | | 重量（Kg） | 20.5 | 22.2 | 25.5 | 30.5 | 40 | | 編碼器線數（PPR） | 2500 | | 極對數 | 4 | | 電機絕緣等級 | Class B（130℃） | | 防護等級 | IP65 | | 使用環境 | 環境溫度 | －20℃～＋50℃ | | 環境濕度 | 相對濕度<90%（不結露條件） | 產品外觀及尺寸(單位：mm) | 型號 | LA | | 常規 | 帶抱閘 | | MS-180ST-M19015□□-23P0 | 232 | 289 | | MS-180ST-M21520□□-44P5 | 243 | 300 | | MS-180ST-M27015□□-44P3 | 262 | 319 | | MS-180ST-M35015 □□-45P5 | 292 | 349 | | MS-180ST-M48015□□-47P5 | 346 | 403 | | |
