| 最大壓接力 | 50K（N） |
|---|---|
| 別名 | 連接器壓接機 |
| 規格 | 高1640 X 寬940 X 深840mm |
| 類型 | 伺服壓接機 |
| 外形尺寸 | 高1640 X 寬940 X 深840（mm） |
| 行程 | 1000（mm） |
| 用途 | 電子廠連接器壓接 |
| 重量 | 750（kg） |
| 品牌 | 美邁高 |
| 加工定制 | 是 |
產品描述
YJ-SF50壓接機，是可耐特公司**一代高性能精密、伺服型壓接設備，重要配件來自德國、日本等品牌及國內**品牌。主要適用于高速高密精密連接器的壓接裝配，也可用于普通中低速連接器的壓接裝配。該設備沿襲繼承了YJ-25壓接機專業、高效、易用的優點，如：一體化設計、程序一鍵調用、旋轉壓頭等。
1、主要性能和技術參數
1）**大壓接力：50kN；
2）可編程3段工作壓力，并設定壓力上限與下限，范圍：50N-50 kN任意，超限報警；
3）可編程3段工作行程：0.000~110.000mm任意；
4）行程編程精度：0.002mm；
5）重復定位精度：0.02mm；
6）壓頭移動速度：0.002~80mm/s；
7）可編程2段保壓時間：0.001~10.000秒任意；
8）5種壓接工作模式任選
（1）2段位置控制；
（2）3段位置控制；
（3）2段壓力控制；
（4）2段（位置+壓力）控制；
（5）3段（位置+壓力）控制；
9）2種智能壓接方式
（1）增量壓力結束方式（類似自動教導方式）；
（2）控制曲線翹尾方式；
10）板程序自動執行（連接器程序自動轉換）模式，并可通過按鈕手動退步或進步進行選擇性補壓，也可以通過點擊PC上的實時壓接狀態圖標進行選擇性壓接與補壓；
11）純手動程序選擇模式，一鍵調用程序；
12）程序自動教導功能；
13）設備側可編程并儲存的程序數共60個（0~59），PC側程序數不限；
14）工作臺面積長940 X 寬405，亦可按要求訂制；
15）實際支持的印制電路板面積長940及以上尺寸，寬**大700；
16）電源：AC220V，2KVA~3KVA；
17）整機外形尺寸：高1640 X 寬940 X深840；
18）設備重量： 750。
2、壓接管理系統

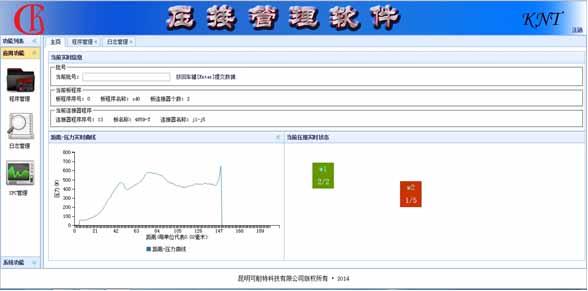

可耐特壓接管理軟件是昆明可耐特科技開發的專用管理軟件，用于配套可耐特科技研制的各類壓接設備，實現壓接過程動態信息顯示、實時壓接曲線顯示、程序的上傳、下載、存儲管理、離線編程，過程日志的下載、存儲，SPC統計分析等功能。

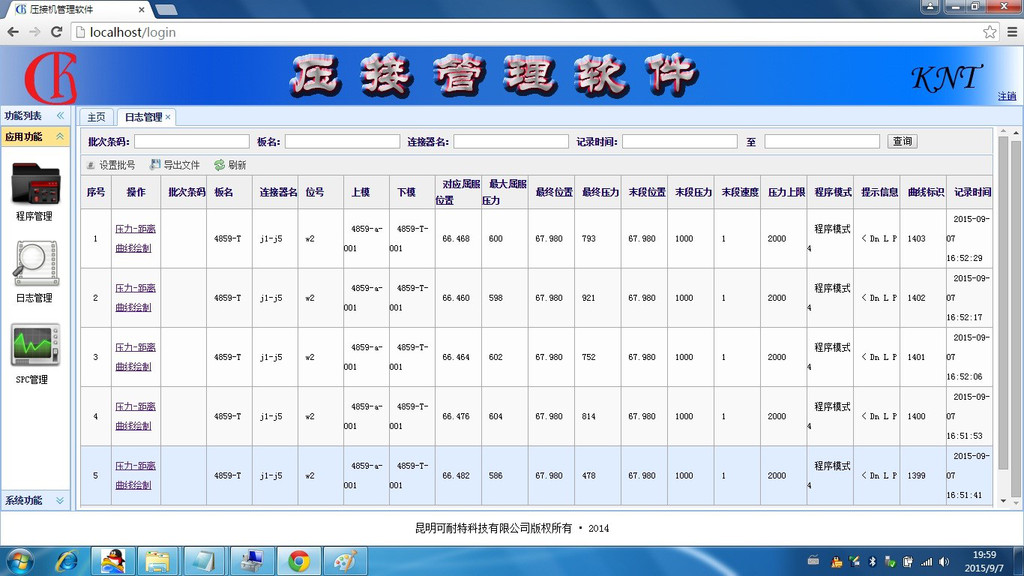

（1）日志管理（追溯）功能：系統自動記錄壓接過程關鍵數據（日志），自動記錄壓接實時曲線，自動導出到PC側存儲；可以按批次、板名、連接器名、日期等在數據庫中進行模糊查詢，具有條碼追溯、日志數據導入導出數據庫等功能。
（2） 板程序管理：通過板名稱管理程序，支持板名模糊查詢功能；離線編程：新增、編輯、刪除數據庫中的板程序；以板程序（內含多個連接器子程序）為整體的程序上傳、下載；PC側程序數量不限，只受硬盤空間限制。具有板程序?qū)?、?dǎo)出數據庫功能。

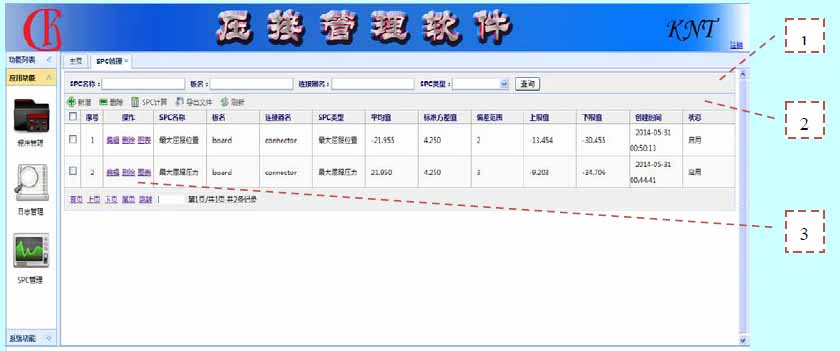

（3） SPC管理：具有查詢、新增、編輯、刪除、計算、導出等功能。統計過程控制（Statistical Process Control）, 簡稱SPC，是一種借助數理統計方法的過程控制工具。

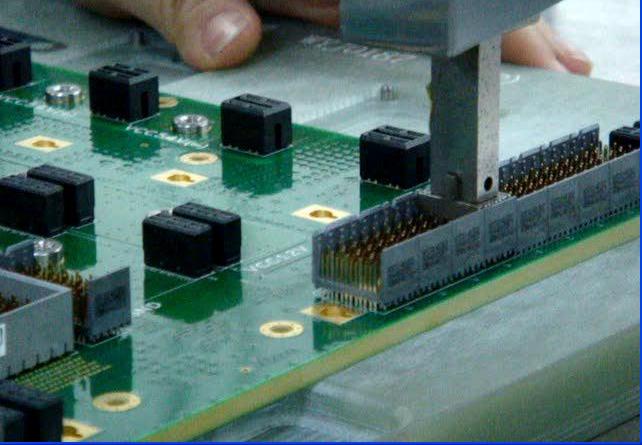

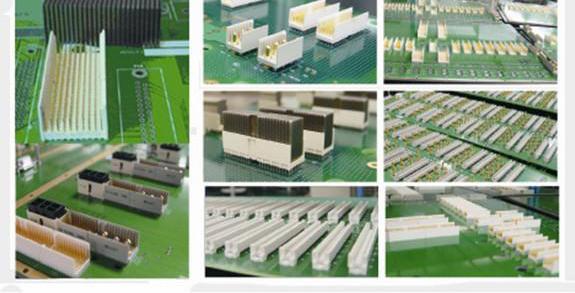

各種壓模案例
