| 型號 | YJ-SF20 |
|---|---|
| 加工定制 | 是 |
| 別名 | 連接器伺服壓接機 |
| 用途 | 主要用于電子行業的器件及連接器壓接裝配， |
| 最大壓接力 | 20K（N） |
| 行程 | 100（mm） |
| 外形尺寸 | 高1620mm X寬940mm X深830mm。（mm） |
| 類型 | 自動壓接機 |
| 流動方向 | 雙向 |
| 重量 | 600kg（kg） |
| 品牌 | 美邁高 |
YJ-SF20高性能連接器壓接機
產品描述

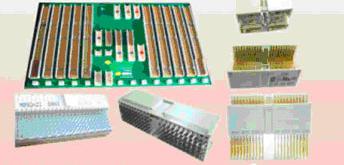

YJ-SF20精密連接器壓接機（中國ZL號：ZL201220556083.9）是可耐特公司新一代高性能精密、伺服型壓接設備。壓接過程中，該系列設備可以分多段精密控制壓接距離、壓接速度、壓接壓力，可解決目前全球各種PCB壓接用連接器的壓接量產。該系列設備重要配件均產自德國、日本，適用于各類高速高密精密連接器的壓接裝配，亦可用于普通中低速連接器的壓接裝配。該設備沿襲繼承了YJ-25壓接機專業、高效、易用的優點，人性化、立式一體化設計，程序一鍵調用，壓頭任意旋轉等。
主要技術參數
**大壓接力：20kN
可編程3段工作壓力，并設定壓力上限與下限，范圍：50N–20 kN任意，超限報警；
可編程3段工作行程：0.002~100.000mm任意
行程編程精度：0.002mm
重復定位精度：0.02mm
壓接速度：0.002mm/s~100mm/s任意
可編程2段保壓時間：001~10.000秒任意
5種壓接工作模式任選??2段位置控制；
3段位置控制；
2段純壓力控制；
2段（位置+壓力）控制；
3段（位置+壓力）控制；
2種壓力曲線顯示方式：壓力-距離曲線、壓力-時間曲線；
可編程并儲存的程序數：0前的版本共100個（0~99），V4.0及4.0后的版本為90個（0~89）；加選配功能后，程序數量不限。
工作臺面積長940 X寬405
實際支持的印制電路板面積：長940及以上尺寸，寬**大700
電源：AC220V，2KVA、3KVA兩種。
整機外形尺寸：高1640 X寬940 X深840
設備重量：620
選項功能
PC設備及PC側的增值功能：
過程數據追溯、程序上傳下載、離線編程、SPC統計過程控制等。
條碼數據的輸入并在日志中存儲；
曲線縮放功能；
在標配設備側，在線編程時支持上模、下模型號或編號的錄入，并可隨程序一起上傳至PC；
在選配PC側，離線編程時，可以隨程序一起進行上下模型號或編號的新增、修改、上傳、下載等

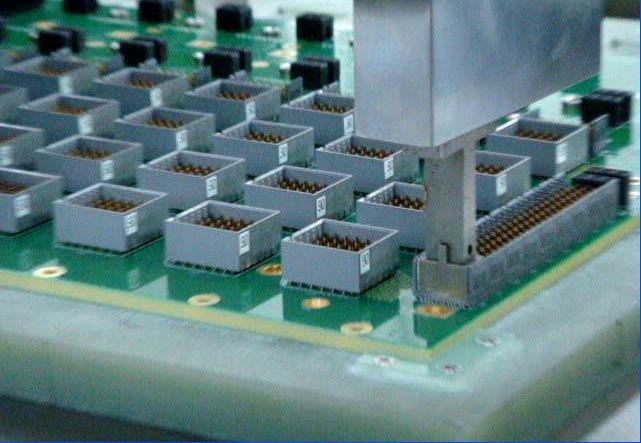

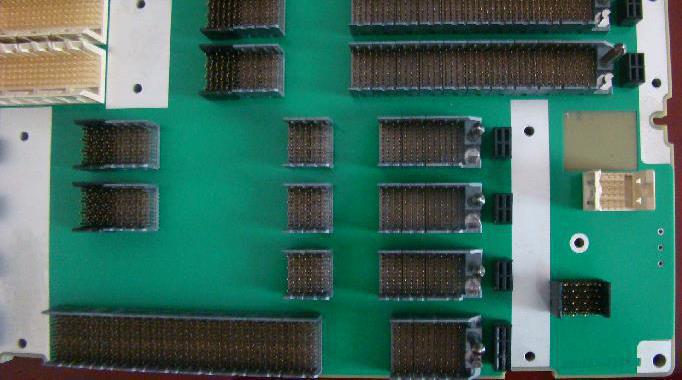

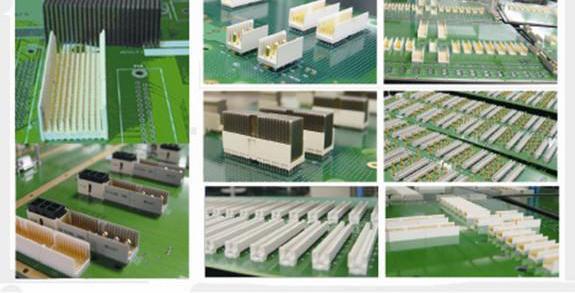

成功案例:
