| 產品類型 | 全新 |
|---|---|
| 外形尺寸 | 5200*2500*2400mm |
| 篩網規格 | 1800*3600 |
| 篩面層數 | 1---3Kw |
| 用途 | 工業用 |
| 進料粒度/lt | *mm |
| 規格 | PZS1800*3600 |
| 類型 | 平面回轉篩 |
| 適用對象 | 塑料,鋁/鋅等金屬灰,沙子/泥土,糧食,藥,茶葉 |
| 應用領域 | 化工,食品,制藥,選礦,煤炭,水處理,醫用/制藥,冶金 |
| 篩網材料 | 金屬絲編織網 |
| 品牌 | 美爾森 |
| 型號 | PZS |
| 加工定制 | 是 |
| 物料運行軌跡 | 直線振動篩 |

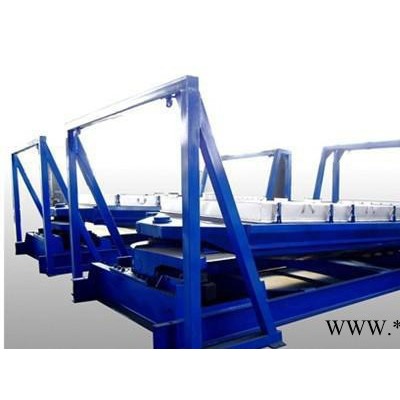

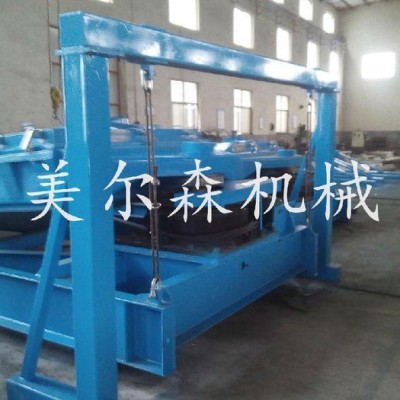

該系列平面回轉篩是專為滿足大產量、高精度要求的用戶而研發設計的高效篩分設備，本系列篩機具有設計合理、結構簡單、運行平穩，全封閉結構，對環境無污染，防堵孔、自清網等優點。 一、PZS平面回轉篩介紹：
PZS平面回轉篩可分為單層和多篩層篩，通過合理匹配篩網能達到一次同時篩選出多種不同規格的產品，且更換篩網工序簡單，設備操作方便，主要應用于糧食、食品、化工、制糖、陶粒、采礦、醫藥、冶金、建材、礦山、造紙等多種行業，是一種替代傳統篩分機的先進、高效篩選設備。
PZS平面回轉篩通過特定的往復旋轉式運動方式和低度傾斜的篩面，使物料快速通過篩網，達到篩分的高效率和高產量。并配備自動張緊和自動清潔的篩網安裝系統，達到用戶所理想的篩分效果。全封閉的結構，符合工作環境的環保要求；幾乎沒有對地面基礎的垂直沖擊載荷，使得該系列篩分機有更廣闊的市場應用環境。
二、該篩分機用途及使用范圍：
制粒機制成的顆粒料冷卻后或顆粒破碎后,須經過篩分機提取合格的產品,把不合格的小顆?；蚍勰┖Y分出來重新制粒,把未破碎的大顆粒重新破碎.它是制粒工藝的最后一道工序的配套設備。該機體積較小,運行平穩,噪聲低,設備密閉,分級效果好。
該篩分機做為一種新型的高標準篩分設備，還可用于大型油脂廠原料及豆皮的篩選和分級，也可用于用于化工大顆粒尿素、飼料廠粉狀物料或顆粒飼料的篩選和分級，也可用于飼料廠原料的初清以及大、中型飼料廠二次粉碎后中間產品的分級。此外，還可廣泛用于糧食、重堿、大顆粒尿素、小顆粒尿素、陶粒、氧化鋯、還原鐵鈦粉、重晶石、食品與香料、化工、塑料、礦業、橡膠、木業及膠合板、醫藥、制糖、采礦、造紙等多種行業中原料及成品篩選、分級作業等。隨著市場循環經濟的發展，在廢舊塑料行業中的篩分和篩選日益增多，可針對破碎或是粉碎后的料進行粒度分級和篩選。
三、PZS平面回轉篩工作原理：
該篩分機的設計是為了滿足大產量，高密度篩分的廠家而特殊設計的一種高效篩分機。最簡單的篩分是雙眼注視雙手篩分。精細篩分機分機就是對此的機械模擬，它是目前最有效的模擬了人工篩分運動的有效原理（篩分精度、效率、篩網壽命均是常規圓篩的5-10倍），符合所有精細與超細范圍的粉末與微粒狀物料，特別適合難以處理的物料。是一款能實現大產量、高精度篩分的篩分設備。整機運轉平穩，振動小，噪音低。
該篩分機的工作原理主要是利用偏心機構使篩面做勻速往復回旋運動，物料與網面接觸時間長，網絲對粉體料產生切割，因而透篩幾率大，篩分產量超大，篩分精度高，篩分機對物料自身結構破壞性小。
傾角為4-9度的篩箱由驅動箱傳動，其運動軌跡在進料端為水平圓運動，在長度方向上逐漸變成橢圓運動，最后在出料端變成近似往復直線運動。
進料口集中喂入的物料，在篩體圓運動作用下，均勻地分布在整個篩面上，并產生自動分級。從而使料層下面粒度較小的物料迅速過篩，而上面粒度較大物料則向出料端運動。在移動過程中，由于沒有攪動和垂直跳動，因而其中較小的顆粒始終緊貼篩面，隨時可以過篩。
出料端、篩體的運動變?yōu)榻仆鶑椭本€運動，使篩理作用逐漸減弱，從而使大于篩孔尺寸的顆粒迅速向出料方向移動，直到排出機外，完成物料的整個篩分。篩理過程中，不斷跳動的彈性小球有效地防止物料阻塞篩孔，保證了篩的高效率，傳動箱的平衡塊使篩箱運動過程中前后方向上的慣性力得到平衡，從而保證了篩子運動的平穩性。
工作原理:物料由進料口緩沖勻流后進入 第一層篩面除去大顆粒,其余的物料穿過第一層篩面后,進入第二篩面篩去不合格小顆?；蚍勰?合格成品經篩面從出料口排出
| 層數 | 型號 | 篩面規格 (寬×長) (mm) | 篩箱 行程 | 電動機 | A (mm) | B (mm) | C (mm) | D (mm) | 重量 (kg) | |
| 功率 | 轉速 | |||||||||
| 1 | PZS1000×1400 PZS1000×2100 PZS1000×3000 PZS1500×2100 PZS1500×3000 PZS1500×3600 BZSJ1200×3600 | 1000×1400 1000×2100 1000×3000 1500×2100 1500×3000 1500×3600 1200×3600 | 63.5 63.5 63.5 63.5 76 76 76 | 1.5 1.5 1.5 1.5 2.2 5.5 5.5 | 960 960 960 960 960 960 960 | 2731 3285 4484 3460 4232 5098 5263 | 962 962 1035 1003 1362 1352 1327 | 1168 1165 1194 1708 1778 1956 2464 | 1200 1200 1251 1759 1892 2048 2556 | 715 980 1200 1380 1340 2410 2020 |
| 2 | 2PZS1000×2100 2PZS1000×3000 2PZS1500×2100 2PZS1800×3600 2PZS1500×3000 2PZS1500×3600 | 1000×2100 1000×3000 1500×2100 1800×3600 1500×3000 1500×3600 | 63.5 76 63.5 76 76 76 | 1.5 4 4 7.5 7.5 7.5 | 960 960 960 960 960 960 | 3743 4575 3728 5305 4765 5365 | 1121 1317 1330 1500 1397 1368 | 1308 1270 1781 2256 1958 2032 | 1378 1546 1946 2459 2159 2159 | 1400 1840 1710 3880 2780 3180 |
| 3 | 3PZS1000×2100 3PZS1500×3000 3PZS1800×3600 3PZS2000×5000 | 1000×2100 1500×3000 1800×3600 2000×5000 | 63.5 76 76 92 | 5.5 5.5 7.5 11 | 960 960 960 960 | 4854 4765 5200 5400 | 1422 1391 1500 2000 | 1435 1956 2400 2750 | 1549 2159 2500 2810 | 2150 3200 4170 5500 |
四、PZS平面回篩篩結構構成
該篩分機是一種高標準的精細篩分機，它主要是由篩箱、驅動裝置、篩架、支撐架和減振裝置等組件構成，其結構設計特征在于：

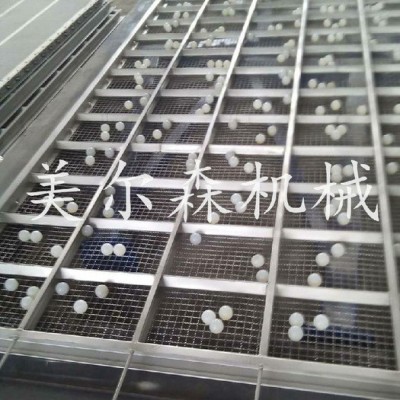

（１）篩箱包括篩框、篩網、篩格、彈簧卡和彈跳球等組件，其中，篩框由木質框架（化肥用不銹鋼材質）和固定在木框上的編織網以及用來清理篩面的跳球組成。篩框上安裝有上、下兩層篩網，篩網通過設置在篩格周邊上的彈簧卡張緊在篩格上，彈跳球設置在篩格的方格內。頂蓋為鋼質結構一方面對篩箱起密封作用，另一方面對篩框起壓緊作用，頂蓋上有四個觀察窗，可以觀察物料的運動情況和用來檢修。篩箱由鋼板鉚合而成，它和頂蓋形成一個封閉的結構，物料在其中得到充分的分級。
（２）驅動裝置包括驅動器、電動機、鎖緊套、萬向軸、鎖緊圓螺母、止動墊圈和錐套等組件，其中，錐套固定在篩框上，驅動器的驅動軸設置在錐套內并通過鎖緊套來連接固定其位置。本實用新型產品與現有產品相比具有結構先進實用、性能穩定可靠、安裝調試方便等優點。
五、PZS平面回轉篩特點
1.該篩有分全封閉結構和敞開式結構。
全封閉結構具有對篩分精細粉末中，粉塵不飛揚，采用偏重平衡，使篩機振動小、噪音低，符合環保要求。
敞開式結構適合顆粒度較大物料的篩分和篩選，對于投料方面能夠有效的目測和掌控。
2.該篩具有組合圓周、橢圓、直線三種運動軌跡，篩分效果好，不破壞物料的原有結構，適合多種物料的篩分和篩選。
3.配備有效的篩板安裝系統，清潔方便，使篩板利用率高、壽命長，換篩板結構操作簡便。
4加強型萬向基座，保證設備運轉更平衡，亦可根據實際場地采用吊掛式結構滿足客戶需求。
5.該篩可以達到四層的有效篩分，出料口可以按照客戶需求出料。
使用行業：
食品，化工，礦物，塑料，回收，其它。典型應用：糧食篩分，尿素篩分，復合肥篩分，磷酸二銨篩分，硅合金篩分，陶粒篩分，純堿篩分，芒硝篩分，石墨篩分，PVC成品粉末篩分，活性炭篩分，碳化硅篩分，磨料篩分，焊劑篩分，木片篩分，煙草篩分，茶葉篩分等。
