| 產品認證 | ROHS |
|---|---|
| 調制方式 | 脈沖調頻調寬式 |
| 負載調整率 | 1% |
| 工作效率 | 80% |
| 類型 | 直流開關電源 |
| 連接方式 | 單端式 |
| 輸出電壓 | 48V |
| 輸出電壓精度 | 1% |
| 輸出功率 | 25 |
| 輸入電壓 | 48 |
| 外形尺寸 | 110*78*36 |
| 品牌 | 名創 |
| 型號 | MDK25-48S05 |
| 晶體管連接方式 | 半橋式 |
| 輸出紋波噪音 | 1% |
| 電壓調整率 | 1% |

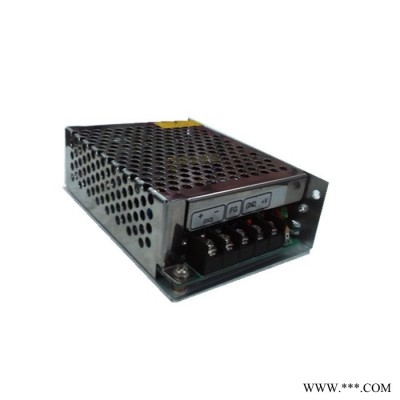

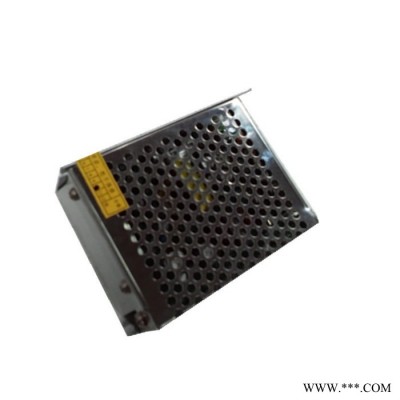

48V轉5V25W開關電源DC-DC開關電源廠家常州開關電源
型號：MDK25-48S05
1、輸入?yún)?shù)
1.1輸入電壓范圍：43-52VDC
1.2輸入電壓頻率范圍：300kHz
1.3效率：典型值79%
2、輸出參數
2.1額定輸出電壓：5VDC
2.2額定輸出電流：5A
2.3輸出電流范圍：0~5A
2.4額定功率：25W
2.5紋波和噪聲：150mVp-p
2.6輸出電壓調節范圍：4.5~5.5V
2.7輸出電壓精度范圍：4.95~5.05V
2.8輸出電壓調整率：±10%
2.9輸出負載調整率：±1%
2.10開啟時間：100mS/額定負載
2.11上升時間：50mS/額定負載
2.12保持時間：20mS/額定負載
2.13瞬態響應：500uS
3、保護功能
3.1過載保護：額定負載的110~150%范圍內電源保護，輸出打嗝，斷開電源減輕負載，并重新上電后恢復正常輸出
3.2過壓保護：輸出電壓的115~150%范圍內電源保護，電源內部將限制其**高輸出電壓，斷開電源排除故障后方可上電
3.2短路保護：輸出端短路時電源保護，輸出打嗝，斷開電源排除故障后方可上電
4、使用環境
4.1工作環境溫度范圍：-20℃～+50℃（見“使用環境溫度降額曲線”）
4.2工作環境濕度范圍：20~90%RH
4.3儲存環境溫度范圍：-20℃～+85℃
4.4儲存環境濕度范圍：10~90%RH
4.5溫度系數：±0.03%/℃（0～50℃）
4.6振動：10~500Hz，2G，10min/周期，X、Y、Z方向各60min
5、安全性能及電磁兼容
5.1安全標準：符合GB4943-2001，UL1012
5.2抗電強度：I/P-O/P、I/P-FG：1.5KVAC O/P-FG：0.5KVAC
5.3絕緣電阻：I/P-O/P、I/P-FG、O/P-FG：100MΩ/500VDC
5.4（電磁干擾）傳導和輻射：符合EN55022，Class B
6、其它
6.1平均無故障工作時間（MTBF）：100，000小時
6.2外型體積：110*78*36mm（長*寬*高）
6.3冷卻形式：自然冷卻
型 號?? 直流輸入 直流輸出??負載調整率 紋 波? 效 率
MDK25-12S05 12V 5V 5A 0.5% 80mV 78%
MDK25-24S05 24V 5V 5A 0.5% 80mV 78%
MDK25-48S05 48V 5V 5A 0.5% 80mV 78%
MDK25-12S12 12V 12V 2A 0.5% 80mV 80%
MDK25-24S12 24V 12V 2A 0.5% 80mV 80%

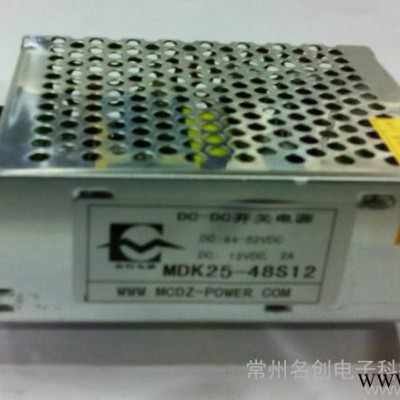

MDK25-48S12 48V 12V 2A 0.5% 80mV 80%
MDK25-24S24 24V 24V 1A 0.5% 80mV 82%
MDK25-48S24 48V 24V 1A 0.5% 80mV 82%
