| 厚度 | 12mm |
|---|---|
| 精度等級 | P0 |
| 內徑 | 17mm |
| 外徑 | 40mm |
| 重量 | 0.062 |
| 滾動體類型 | 球 |
| 滾動體列數 | 單列 |
| 滾道類型 | 深溝滾道 |
| 使用特性 | 高速 |
| 品牌 | LUSHUO |
| 型號 | 6203-2RS帶銷 |
| 保持架及其材料 | J鋼板沖壓 |
| 軸承材質 | 軸承鋼 |
| 密封防塵形式 | 2RS |
| 密封蓋 | 雙面密封 |
| 滾動體 | 鋼球 |

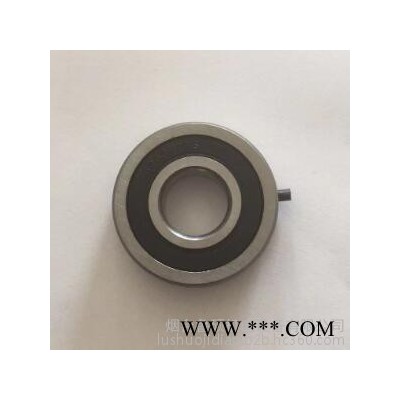

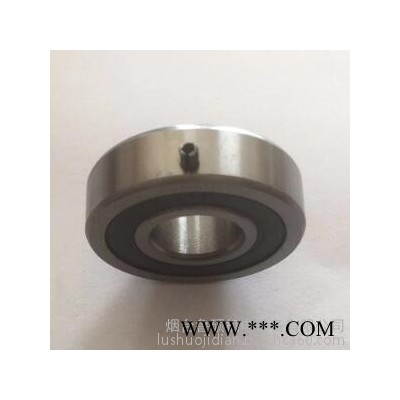

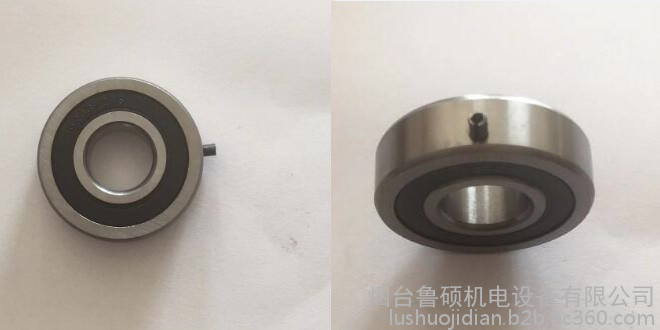

深溝球軸承6203-2RS帶銷軸承 發電機軸承6203-2RS帶銷軸承實拍
軸承尺寸:內徑17mm
深溝球軸承簡介
深溝球軸承是滾動軸承中普通的一種類型，由一個外圈，一個內圈、一組鋼球和一組保持架構成。
深溝球軸承類型有單列和雙列兩種，深溝球結構還分密封和開式兩種結構，開式是指軸承不帶密封結構，密封型深溝球分為防塵密封和防油密封。防塵密封蓋材料為鋼板沖壓，只起到簡單的防止灰塵進入軸承滾道。
防油型為接觸式油封，能有效的阻止軸承內的潤滑脂外溢。
單列深溝球軸承類型代號為6，雙列深溝球軸承代號為4。其結構簡單，使用方便，是生產普遍，應用廣泛的一類軸承。
深溝球軸承后綴含義
ZZ表示軸承兩面帶防塵鐵蓋
2RS表示軸承兩面帶橡膠密封蓋
N表示軸承外圈有止動槽
NR表示軸承外圈有止動槽和止動環
| 軸承分類 | 軸承型號 | 基本尺寸 | 基本額定載荷 | 密封 | |||
| mm | 動態 | 靜態 | |||||
| 內徑 | 外徑 | 厚度 | Cr | Cor | |||
| 深溝球軸承 | 6200軸承 | 10 | 30 | 9 | 5.40 | 2.36 | 開式 |
| 深溝球軸承 | 6201軸承 | 12 | 32 | 10 | 7.28 | 3.10 | 開式 |
| 深溝球軸承 | 6202軸承 | 15 | 35 | 11 | 8.06 | 3.75 | 開式 |
| 深溝球軸承 | 6203軸承 | 17 | 40 | 12 | 9.95 | 4.75 | 開式 |
| 深溝球軸承 | 6204軸承 | 20 | 47 | 14 | 13.50 | 6.55 | 開式 |
| 深溝球軸承 | 6205軸承 | 25 | 52 | 15 | 14.80 | 7.80 | 開式 |
| 深溝球軸承 | 6206軸承 | 30 | 62 | 16 | 20.30 | 11.20 | 開式 |
| 深溝球軸承 | 6207軸承 | 35 | 72 | 17 | 27.00 | 15.30 | 開式 |
| 深溝球軸承 | 6208軸承 | 40 | 80 | 18 | 32.50 | 19.00 | 開式 |
| 深溝球軸承 | 6209軸承 | 45 | 85 | 19 | 35.10 | 21.60 | 開式 |
| 深溝球軸承 | 6210軸承 | 50 | 90 | 20 | 37.10 | 23.20 | 開式 |
| 深溝球軸承 | 6211軸承 | 55 | 100 | 21 | 46.20 | 29.00 | 開式 |
| 深溝球軸承 | 6212軸承 | 60 | 110 | 22 | 55.30 | 36.00 | 開式 |
| 深溝球軸承 | 6213軸承 | 65 | 120 | 23 | 58.50 | 40.50 | 開式 |
| 深溝球軸承 | 6214軸承 | 70 | 125 | 24 | 63.70 | 45.00 | 開式 |
| 深溝球軸承 | 6215軸承 | 75 | 130 | 25 | 68.90 | 49.00 | 開式 |
| 深溝球軸承 | 6216軸承 | 80 | 140 | 26 | 72.80 | 55.00 | 開式 |
| 深溝球軸承 | 6217軸承 | 85 | 150 | 28 | 87.10 | 64.00 | 開式 |
| 深溝球軸承 | 6218軸承 | 90 | 160 | 30 | 101.00 | 73.50 | 開式 |
| 深溝球軸承 | 6219軸承 | 95 | 170 | 32 | 114.00 | 81.50 | 開式 |
| 深溝球軸承 | 6200-2RS軸承 | 10 | 30 | 9 | 5.10 | 2.39 | 膠蓋密封 |
| 深溝球軸承 | 6201-2RS軸承 | 12 | 32 | 10 | 6.10 | 2.75 | 膠蓋密封 |
| 深溝球軸承 | 6202-2RS軸承 | 15 | 35 | 11 | 7.75 | 3.60 | 膠蓋密封 |
| 深溝球軸承 | 6203-2RS軸承 | 17 | 40 | 12 | 9.60 | 4.60 | 膠蓋密封 |
| 深溝球軸承 | 6204-2RS軸承 | 20 | 47 | 14 | 13.50 | 6.55 | 膠蓋密封 |
| 深溝球軸承 | 6205-2RS軸承 | 25 | 52 | 15 | 14.00 | 7.85 | 膠蓋密封 |
| 深溝球軸承 | 6206-2RS軸承 | 30 | 62 | 16 | 19.50 | 11.30 | 膠蓋密封 |
| 深溝球軸承 | 6207-2RS軸承 | 35 | 72 | 17 | 25.70 | 15.30 | 膠蓋密封 |
| 深溝球軸承 | 6208-2RS軸承 | 40 | 80 | 18 | 29.10 | 17.80 | 膠蓋密封 |
| 深溝球軸承 | 6209-2RS軸承 | 45 | 85 | 19 | 32.50 | 20.40 | 膠蓋密封 |
| 深溝球軸承 | 6210-2RS軸承 | 50 | 90 | 20 | 35.00 | 23.20 | 膠蓋密封 |
| 深溝球軸承 | 6211-2RS軸承 | 55 | 100 | 21 | 43.50 | 29.20 | 膠蓋密封 |
| 深溝球軸承 | 6212-2RS軸承 | 60 | 110 | 22 | 52.50 | 36.00 | 膠蓋密封 |
| 深溝球軸承 | 6213-2RS軸承 | 65 | 120 | 23 | 57.50 | 40.00 | 膠蓋密封 |
| 深溝球軸承 | 6214-2RS軸承 | 70 | 125 | 24 | 62.00 | 44.00 | 膠蓋密封 |
| 深溝球軸承 | 6215-2RS軸承 | 75 | 130 | 25 | 66.00 | 49.50 | 膠蓋密封 |
| 深溝球軸承 | 6216-2RS軸承 | 80 | 140 | 26 | 72.50 | 53.00 | 膠蓋密封 |
| 深溝球軸承 | 6217-2RS軸承 | 85 | 150 | 28 | 83.50 | 64.00 | 膠蓋密封 |
| 深溝球軸承 | 6218-2RS軸承 | 90 | 160 | 30 | 96.00 | 71.50 | 膠蓋密封 |
| 深溝球軸承 | 6219-2RS軸承 | 95 | 170 | 32 | 109.00 | 82.00 | 膠蓋密封 |
