| 類型 | 深溝球軸承 |
|---|---|
| 厚度 | 25mm |
| 精度等級 | P0 |
| 內徑 | 45mm |
| 外徑 | 100mm |
| 重量 | 0.77kg |
| 滾動體類型 | 球 |
| 滾動體列數 | 單列 |
| 滾道類型 | 深溝滾道 |
| 使用特性 | 高速 |
| 品牌 | HRB |
| 型號 | 6309RZ |
| 保持架及其材料 | 鋼保 |
| 軸承材質 | 軸承鋼 |
| 密封防塵形式 | 無密封 |
| 密封蓋 | 雙面密封 |
| 滾動體 | 鋼球 |
HRB軸承 哈爾濱軸承6309RZ軸承 6309RZ軸承尺寸6309RZ軸承參數 6309RZ軸承
6309RZ軸承品種:深溝球軸承
6309RZ軸承內徑:45mm
6309RZ軸承外徑:100mm
6309RZ軸承厚度:25mm
6309ZZ軸承重量:0.77kg
6309RZ軸承材質:軸承鋼GCR15
6309RZ軸承滾動體列數:單列
6309RZ軸承結構:一個外圈、一個內圈、一組鋼球和一組保持架
6309軸承-無密封
6309ZZ 軸承-鐵蓋密封
6309-2RZ軸承-膠蓋密封
深溝球軸承6300軸承-6320軸承尺寸表
| 軸承分類 | 軸承型號 | 基本尺寸 | 基本額定載荷 | 密封 | |||
| mm | 動態 | 靜態 | |||||
| 內徑 | 外徑 | 厚度 | Cr | Cor | |||
| 深溝球軸承 | 6300ZZ軸承 | 10 | 35 | 11 | 8.52 | 3.40 | 鐵蓋密封 |
| 深溝球軸承 | 6301ZZ軸承 | 12 | 37 | 12 | 10.10 | 4.15 | 鐵蓋密封 |
| 深溝球軸承 | 6302ZZ軸承 | 15 | 42 | 13 | 11.90 | 5.40 | 鐵蓋密封 |
| 深溝球軸承 | 6303ZZ軸承 | 17 | 47 | 14 | 14.30 | 6.55 | 鐵蓋密封 |
| 深溝球軸承 | 6304ZZ軸承 | 20 | 52 | 15 | 16.80 | 7.80 | 鐵蓋密封 |
| 深溝球軸承 | 6305ZZ軸承 | 25 | 62 | 17 | 23.40 | 11.60 | 鐵蓋密封 |
| 深溝球軸承 | 6306ZZ軸承 | 30 | 72 | 19 | 29.60 | 16.00 | 鐵蓋密封 |
| 深溝球軸承 | 6307ZZ軸承 | 35 | 80 | 21 | 35.10 | 19.00 | 鐵蓋密封 |
| 深溝球軸承 | 6308ZZ軸承 | 40 | 90 | 23 | 42.30 | 24.00 | 鐵蓋密封 |
| 深溝球軸承 | 6309ZZ軸承 | 45 | 100 | 25 | 55.30 | 31.50 | 鐵蓋密封 |
| 深溝球軸承 | 6310ZZ軸承 | 50 | 110 | 27 | 65.00 | 38.00 | 鐵蓋密封 |
| 深溝球軸承 | 6311ZZ軸承 | 55 | 120 | 29 | 74.10 | 45.00 | 鐵蓋密封 |
| 深溝球軸承 | 6312ZZ軸承 | 60 | 130 | 31 | 85.20 | 52.00 | 鐵蓋密封 |
| 深溝球軸承 | 6313ZZ軸承 | 65 | 140 | 33 | 97.50 | 60.00 | 鐵蓋密封 |
| 深溝球軸承 | 6314ZZ軸承 | 70 | 150 | 35 | 111.00 | 68.00 | 鐵蓋密封 |
| 深溝球軸承 | 6315ZZ軸承 | 75 | 160 | 37 | 119.00 | 76.50 | 鐵蓋密封 |
| 深溝球軸承 | 6316ZZ軸承 | 80 | 170 | 39 | 130.00 | 86.50 | 鐵蓋密封 |
| 深溝球軸承 | 6317ZZ軸承 | 85 | 180 | 41 | 140.00 | 96.50 | 鐵蓋密封 |
| 深溝球軸承 | 6318ZZ軸承 | 90 | 190 | 43 | 151.00 | 108.00 | 鐵蓋密封 |
| 深溝球軸承 | 6319ZZ軸承 | 95 | 200 | 45 | 159.00 | 118.00 | 鐵蓋密封 |
| 深溝球軸承 | 6320ZZ軸承 | 100 | 215 | 47 | 174.00 | 140.00 | 鐵蓋密封 |
| 深溝球軸承 | 6300-2RS軸承 | 10 | 35 | 11 | 8.52 | 3.40 | 膠蓋密封 |
| 深溝球軸承 | 6301-2RS軸承 | 12 | 37 | 12 | 10.10 | 4.15 | 膠蓋密封 |
| 深溝球軸承 | 6302-2RS軸承 | 15 | 42 | 13 | 11.90 | 5.40 | 膠蓋密封 |
| 深溝球軸承 | 6303-2RS軸承 | 17 | 47 | 14 | 14.30 | 6.55 | 膠蓋密封 |
| 深溝球軸承 | 6304-2RS軸承 | 20 | 52 | 15 | 16.80 | 7.80 | 膠蓋密封 |
| 深溝球軸承 | 6305-2RS軸承 | 25 | 62 | 17 | 23.40 | 11.60 | 膠蓋密封 |
| 深溝球軸承 | 6306-2RS軸承 | 30 | 72 | 19 | 29.60 | 16.00 | 膠蓋密封 |
| 深溝球軸承 | 6307-2RS軸承 | 35 | 80 | 21 | 35.10 | 19.00 | 膠蓋密封 |
| 深溝球軸承 | 6308-2RS軸承 | 40 | 90 | 23 | 42.30 | 24.00 | 膠蓋密封 |
| 深溝球軸承 | 6309-2RS軸承 | 45 | 100 | 25 | 55.30 | 31.50 | 膠蓋密封 |
| 深溝球軸承 | 6310-2RS軸承 | 50 | 110 | 27 | 65.00 | 38.00 | 膠蓋密封 |
| 深溝球軸承 | 6311-2RS軸承 | 55 | 120 | 29 | 74.10 | 45.00 | 膠蓋密封 |
| 深溝球軸承 | 6312-2RS軸承 | 60 | 130 | 31 | 85.20 | 52.00 | 膠蓋密封 |
| 深溝球軸承 | 6313-2RS軸承 | 65 | 140 | 33 | 97.50 | 60.00 | 膠蓋密封 |
| 深溝球軸承 | 6314-2RS軸承 | 70 | 150 | 35 | 111.00 | 68.00 | 膠蓋密封 |
| 深溝球軸承 | 6315-2RS軸承 | 75 | 160 | 37 | 119.00 | 76.50 | 膠蓋密封 |
| 深溝球軸承 | 6316-2RS軸承 | 80 | 170 | 39 | 130.00 | 86.50 | 膠蓋密封 |
| 深溝球軸承 | 6317-2RS軸承 | 85 | 180 | 41 | 140.00 | 96.50 | 膠蓋密封 |
| 深溝球軸承 | 6318-2RS軸承 | 90 | 190 | 43 | 151.00 | 108.00 | 膠蓋密封 |
| 深溝球軸承 | 6319-2RS軸承 | 95 | 200 | 45 | 159.00 | 118.00 | 膠蓋密封 |
| 深溝球軸承 | 6320-2RS軸承 | 100 | 215 | 47 | 174.00 | 140.00 | 膠蓋密封 |
軸承分類 軸承型號 基本尺寸 基本額定載荷 密封 mm 動態 靜態 內徑 外徑 厚度 Cr Cor 深溝球軸承 6200ZZ軸承 10 30 9 5.40 2.36 鐵蓋密封 深溝球軸承 6201ZZ軸承 12 32 10 7.28 3.10 鐵蓋密封 深溝球軸承 6202ZZ軸承 15 35 11 8.06 3.75 鐵蓋密封 深溝球軸承 6203ZZ軸承 17 40 12 9.95 4.75 鐵蓋密封 深溝球軸承 6204ZZ軸承 20 47 14 13.50 6.55 鐵蓋密封 深溝球軸承 6205ZZ軸承 25 52 15 14.80 7.80 鐵蓋密封 深溝球軸承 6206ZZ軸承 30 62 16 20.30 11.20 鐵蓋密封 深溝球軸承 6207ZZ軸承 35 72 17 27.00 15.30 鐵蓋密封 深溝球軸承 6208ZZ軸承 40 80 18 32.50 19.00 鐵蓋密封 深溝球軸承 6209ZZ軸承 45 85 19 35.10 21.60 鐵蓋密封 深溝球軸承 6210ZZ軸承 50 90 20 37.10 23.20 鐵蓋密封 深溝球軸承 6211ZZ軸承 55 100 21 46.20 29.00 鐵蓋密封 深溝球軸承 6212ZZ軸承 60 110 22 55.30 36.00 鐵蓋密封 深溝球軸承 6213ZZ軸承 65 120 23 58.50 40.50 鐵蓋密封 深溝球軸承 6214ZZ軸承 70 125 24 63.70 45.00 鐵蓋密封 深溝球軸承 6215ZZ軸承 75 130 25 68.90 49.00 鐵蓋密封 深溝球軸承 6216ZZ軸承 80 140 26 72.80 55.00 鐵蓋密封 深溝球軸承 6217ZZ軸承 85 150 28 87.10 64.00 鐵蓋密封 深溝球軸承 6218ZZ軸承 90 160 30 101.00 73.50 鐵蓋密封 深溝球軸承 6219ZZ軸承 95 170 32 114.00 81.50 鐵蓋密封 深溝球軸承 6200-2RS軸承 10 30 9 5.10 2.39 膠蓋密封 深溝球軸承 6201-2RS軸承 12 32 10 6.10 2.75 膠蓋密封 深溝球軸承 6202-2RS軸承 15 35 11 7.75 3.60 膠蓋密封 深溝球軸承 6203-2RS軸承 17 40 12 9.60 4.60 膠蓋密封 深溝球軸承 6204-2RS軸承 20 47 14 13.50 6.55 膠蓋密封 深溝球軸承 6205-2RS軸承 25 52 15 14.00 7.85 膠蓋密封 深溝球軸承 6206-2RS軸承 30 62 16 19.50 11.30 膠蓋密封 深溝球軸承 6207-2RS軸承 35 72 17 25.70 15.30 膠蓋密封 深溝球軸承 6208-2RS軸承 40 80 18 29.10 17.80 膠蓋密封 深溝球軸承 6209-2RS軸承 45 85 19 32.50 20.40 膠蓋密封 深溝球軸承 6210-2RS軸承 50 90 20 35.00 23.20 膠蓋密封 深溝球軸承 6211-2RS軸承 55 100 21 43.50 29.20 膠蓋密封 深溝球軸承 6212-2RS軸承 60 110 22 52.50 36.00 膠蓋密封 深溝球軸承 6213-2RS軸承 65 120 23 57.50 40.00 膠蓋密封 深溝球軸承 6214-2RS軸承 70 125 24 62.00 44.00 膠蓋密封 深溝球軸承 6215-2RS軸承 75 130 25 66.00 49.50 膠蓋密封 深溝球軸承 6216-2RS軸承 80 140 26 72.50 53.00 膠蓋密封 深溝球軸承 6217-2RS軸承 85 150 28 83.50 64.00 膠蓋密封 深溝球軸承 6218-2RS軸承 90 160 30 96.00 71.50 膠蓋密封 深溝球軸承 6219-2RS軸承 95 170 32 109.00 82.00 膠蓋密封
深溝球軸承簡介
深溝球軸承是滾動軸承中普通的一種類型，由一個外圈，一個內圈、一組鋼球和一組保持架構成。深溝球軸承類型有單列和雙列兩種，深溝球結構還分密封和開式兩種結構，開式是指軸承不帶密封結構，密封型深溝球分為防塵密封和防油密封。防塵密封蓋材料為鋼板沖壓，只起到簡單的防止灰塵進入軸承滾道。
防油型為接觸式油封，能有效的阻止軸承內的潤滑脂外溢。
單列深溝球軸承類型代號為6，雙列深溝球軸承代號為4。其結構簡單，使用方便，是生產普遍，應用廣泛的一類軸承。
深溝球軸承后綴含義
ZZ表示軸承兩面帶防塵鐵蓋
2RS表示軸承兩面帶橡膠密封蓋
N表示軸承外圈有止動槽
NR表示軸承外圈有止動槽和止動環

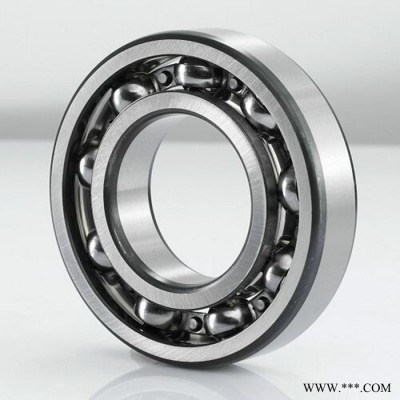

深溝球軸承6309ZZ軸承實拍
