| 類型 | 深溝球軸承 |
|---|---|
| 厚度 | 19mm |
| 精度等級 | P0 |
| 內徑 | 45mm |
| 外徑 | 85mm |
| 重量 | 0.38kg |
| 滾動體類型 | 球 |
| 滾動體列數 | 單列 |
| 滾道類型 | 深溝滾道 |
| 使用特性 | 高速 |
| 品牌 | HRB |
| 型號 | 6209-2RZ |
| 保持架及其材料 | 鋼保 |
| 軸承材質 | 軸承鋼 |
| 密封防塵形式 | 2RZ |
| 密封蓋 | 雙面密封 |
| 滾動體 | 鋼球 |

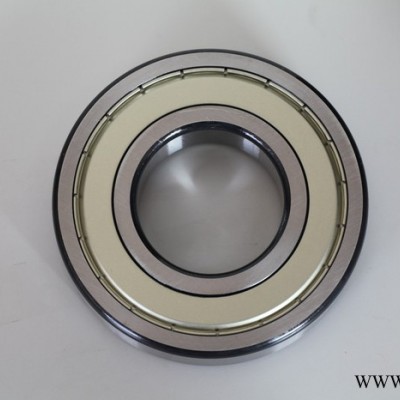

HRB軸承 哈爾濱軸承 深溝球軸承 6209-2RZ軸承 深溝球軸承 哈軸 6209-2RZ軸承

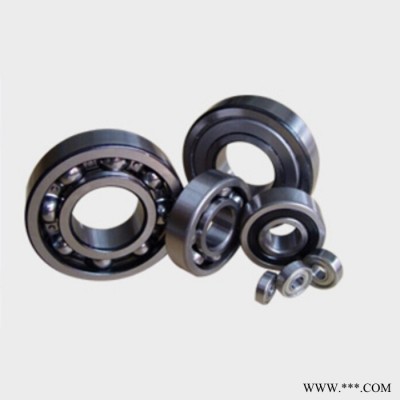

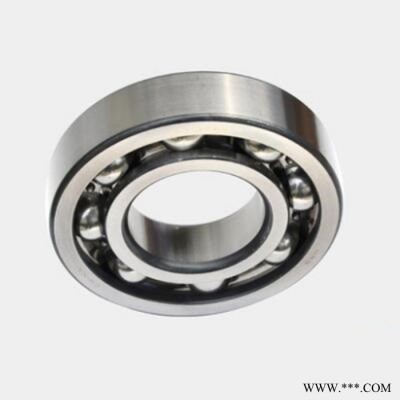

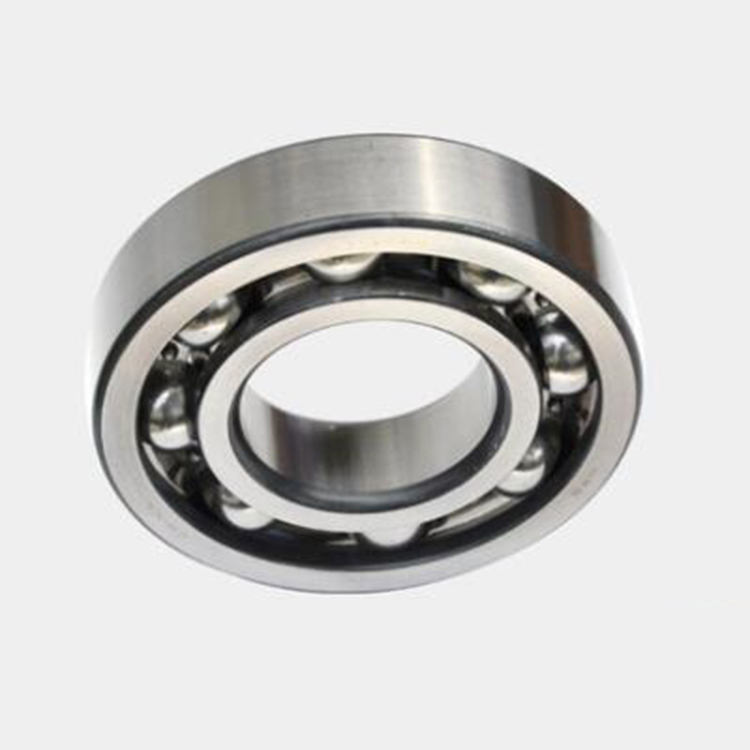

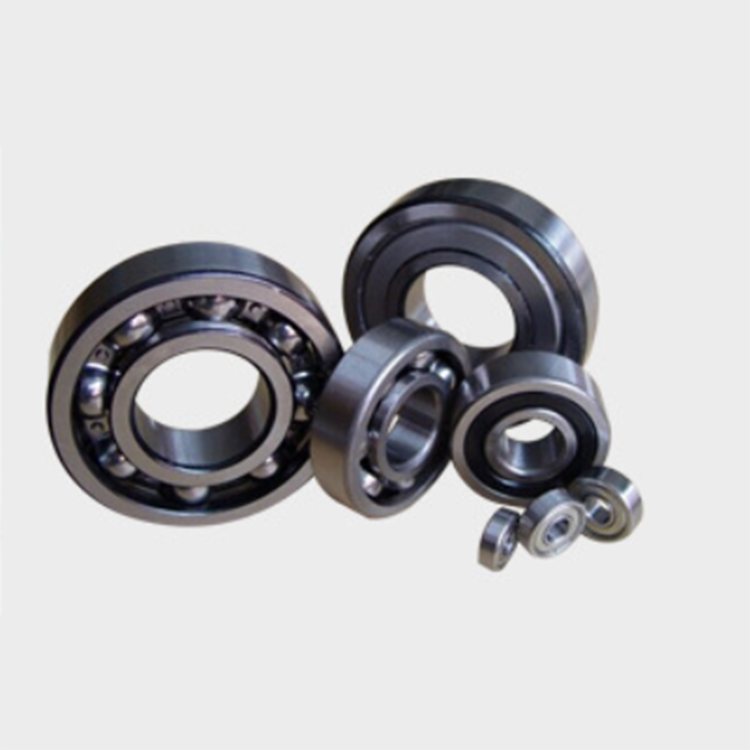

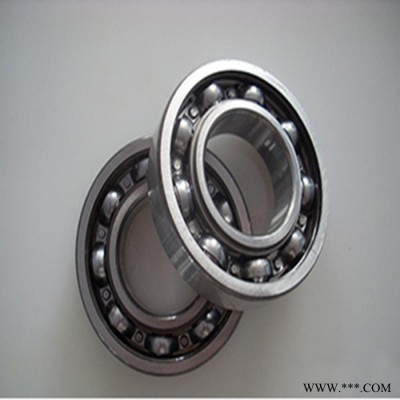

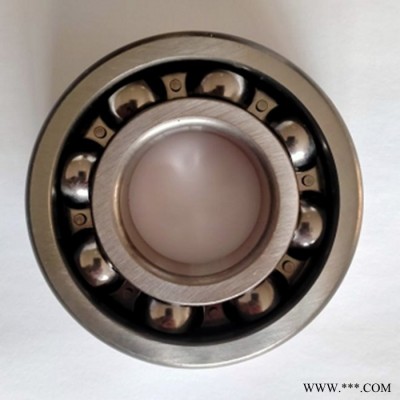

深溝球軸承簡介
深溝球軸承是滾動軸承中普通的一種類型，由一個外圈，一個內圈、一組鋼球和一組保持架構成。
深溝球軸承類型有單列和雙列兩種，深溝球結構還分密封和開式兩種結構，開式是指軸承不帶密封結構，密封型深溝球分為防塵密封和防油密封。防塵密封蓋材料為鋼板沖壓，只起到簡單的防止灰塵進入軸承滾道。
深溝球軸承6200-6220軸承尺寸表
| 軸承分類 | 軸承型號 | 基本尺寸 | 基本額定載荷 | 密封 | |||
| mm | 動態 | 靜態 | |||||
| 內徑 | 外徑 | 厚度 | Cr | Cor | |||
| 深溝球軸承 | 6200ZZ軸承 | 10 | 30 | 9 | 5.40 | 2.36 | 鐵蓋密封 |
| 深溝球軸承 | 6201ZZ軸承 | 12 | 32 | 10 | 7.28 | 3.10 | 鐵蓋密封 |
| 深溝球軸承 | 6202ZZ軸承 | 15 | 35 | 11 | 8.06 | 3.75 | 鐵蓋密封 |
| 深溝球軸承 | 6203ZZ軸承 | 17 | 40 | 12 | 9.95 | 4.75 | 鐵蓋密封 |
| 深溝球軸承 | 6204ZZ軸承 | 20 | 47 | 14 | 13.50 | 6.55 | 鐵蓋密封 |
| 深溝球軸承 | 6205ZZ軸承 | 25 | 52 | 15 | 14.80 | 7.80 | 鐵蓋密封 |
| 深溝球軸承 | 6206ZZ軸承 | 30 | 62 | 16 | 20.30 | 11.20 | 鐵蓋密封 |
| 深溝球軸承 | 6207ZZ軸承 | 35 | 72 | 17 | 27.00 | 15.30 | 鐵蓋密封 |
| 深溝球軸承 | 6208ZZ軸承 | 40 | 80 | 18 | 32.50 | 19.00 | 鐵蓋密封 |
| 深溝球軸承 | 6209ZZ軸承 | 45 | 85 | 19 | 35.10 | 21.60 | 鐵蓋密封 |
| 深溝球軸承 | 6210ZZ軸承 | 50 | 90 | 20 | 37.10 | 23.20 | 鐵蓋密封 |
| 深溝球軸承 | 6211ZZ軸承 | 55 | 100 | 21 | 46.20 | 29.00 | 鐵蓋密封 |
| 深溝球軸承 | 6212ZZ軸承 | 60 | 110 | 22 | 55.30 | 36.00 | 鐵蓋密封 |
| 深溝球軸承 | 6213ZZ軸承 | 65 | 120 | 23 | 58.50 | 40.50 | 鐵蓋密封 |
| 深溝球軸承 | 6214ZZ軸承 | 70 | 125 | 24 | 63.70 | 45.00 | 鐵蓋密封 |
| 深溝球軸承 | 6215ZZ軸承 | 75 | 130 | 25 | 68.90 | 49.00 | 鐵蓋密封 |
| 深溝球軸承 | 6216ZZ軸承 | 80 | 140 | 26 | 72.80 | 55.00 | 鐵蓋密封 |
| 深溝球軸承 | 6217ZZ軸承 | 85 | 150 | 28 | 87.10 | 64.00 | 鐵蓋密封 |
| 深溝球軸承 | 6218ZZ軸承 | 90 | 160 | 30 | 101.00 | 73.50 | 鐵蓋密封 |
| 深溝球軸承 | 6219ZZ軸承 | 95 | 170 | 32 | 114.00 | 81.50 | 鐵蓋密封 |
| 深溝球軸承 | 6200-2RS軸承 | 10 | 30 | 9 | 5.10 | 2.39 | 膠蓋密封 |
| 深溝球軸承 | 6201-2RS軸承 | 12 | 32 | 10 | 6.10 | 2.75 | 膠蓋密封 |
| 深溝球軸承 | 6202-2RS軸承 | 15 | 35 | 11 | 7.75 | 3.60 | 膠蓋密封 |
| 深溝球軸承 | 6203-2RS軸承 | 17 | 40 | 12 | 9.60 | 4.60 | 膠蓋密封 |
| 深溝球軸承 | 6204-2RS軸承 | 20 | 47 | 14 | 13.50 | 6.55 | 膠蓋密封 |
| 深溝球軸承 | 6205-2RS軸承 | 25 | 52 | 15 | 14.00 | 7.85 | 膠蓋密封 |
| 深溝球軸承 | 6206-2RS軸承 | 30 | 62 | 16 | 19.50 | 11.30 | 膠蓋密封 |
| 深溝球軸承 | 6207-2RS軸承 | 35 | 72 | 17 | 25.70 | 15.30 | 膠蓋密封 |
| 深溝球軸承 | 6208-2RS軸承 | 40 | 80 | 18 | 29.10 | 17.80 | 膠蓋密封 |
| 深溝球軸承 | 6209-2RS軸承 | 45 | 85 | 19 | 32.50 | 20.40 | 膠蓋密封 |
| 深溝球軸承 | 6210-2RS軸承 | 50 | 90 | 20 | 35.00 | 23.20 | 膠蓋密封 |
| 深溝球軸承 | 6211-2RS軸承 | 55 | 100 | 21 | 43.50 | 29.20 | 膠蓋密封 |
| 深溝球軸承 | 6212-2RS軸承 | 60 | 110 | 22 | 52.50 | 36.00 | 膠蓋密封 |
| 深溝球軸承 | 6213-2RS軸承 | 65 | 120 | 23 | 57.50 | 40.00 | 膠蓋密封 |
| 深溝球軸承 | 6214-2RS軸承 | 70 | 125 | 24 | 62.00 | 44.00 | 膠蓋密封 |
| 深溝球軸承 | 6215-2RS軸承 | 75 | 130 | 25 | 66.00 | 49.50 | 膠蓋密封 |
| 深溝球軸承 | 6216-2RS軸承 | 80 | 140 | 26 | 72.50 | 53.00 | 膠蓋密封 |
| 深溝球軸承 | 6217-2RS軸承 | 85 | 150 | 28 | 83.50 | 64.00 | 膠蓋密封 |
| 深溝球軸承 | 6218-2RS軸承 | 90 | 160 | 30 | 96.00 | 71.50 | 膠蓋密封 |
| 深溝球軸承 | 6219-2RS軸承 | 95 | 170 | 32 | 109.00 | 82.00 | 膠蓋密封 |
深溝球軸承6300-6320軸承尺寸表
| 軸承分類 | 軸承型號 | 基本尺寸 | 基本額定載荷 | 密封 | |||
| mm | 動態 | 靜態 | |||||
| 內徑 | 外徑 | 厚度 | Cr | Cor | |||
| 深溝球軸承 | 6300ZZ軸承 | 10 | 35 | 11 | 8.52 | 3.40 | 鐵蓋密封 |
| 深溝球軸承 | 6301ZZ軸承 | 12 | 37 | 12 | 10.10 | 4.15 | 鐵蓋密封 |
| 深溝球軸承 | 6302ZZ軸承 | 15 | 42 | 13 | 11.90 | 5.40 | 鐵蓋密封 |
| 深溝球軸承 | 6303ZZ軸承 | 17 | 47 | 14 | 14.30 | 6.55 | 鐵蓋密封 |
| 深溝球軸承 | 6304ZZ軸承 | 20 | 52 | 15 | 16.80 | 7.80 | 鐵蓋密封 |
| 深溝球軸承 | 6305ZZ軸承 | 25 | 62 | 17 | 23.40 | 11.60 | 鐵蓋密封 |
| 深溝球軸承 | 6306ZZ軸承 | 30 | 72 | 19 | 29.60 | 16.00 | 鐵蓋密封 |
| 深溝球軸承 | 6307ZZ軸承 | 35 | 80 | 21 | 35.10 | 19.00 | 鐵蓋密封 |
| 深溝球軸承 | 6308ZZ軸承 | 40 | 90 | 23 | 42.30 | 24.00 | 鐵蓋密封 |
| 深溝球軸承 | 6309ZZ軸承 | 45 | 100 | 25 | 55.30 | 31.50 | 鐵蓋密封 |
| 深溝球軸承 | 6310ZZ軸承 | 50 | 110 | 27 | 65.00 | 38.00 | 鐵蓋密封 |
| 深溝球軸承 | 6311ZZ軸承 | 55 | 120 | 29 | 74.10 | 45.00 | 鐵蓋密封 |
| 深溝球軸承 | 6312ZZ軸承 | 60 | 130 | 31 | 85.20 | 52.00 | 鐵蓋密封 |
| 深溝球軸承 | 6313ZZ軸承 | 65 | 140 | 33 | 97.50 | 60.00 | 鐵蓋密封 |
| 深溝球軸承 | 6314ZZ軸承 | 70 | 150 | 35 | 111.00 | 68.00 | 鐵蓋密封 |
| 深溝球軸承 | 6315ZZ軸承 | 75 | 160 | 37 | 119.00 | 76.50 | 鐵蓋密封 |
| 深溝球軸承 | 6316ZZ軸承 | 80 | 170 | 39 | 130.00 | 86.50 | 鐵蓋密封 |
| 深溝球軸承 | 6317ZZ軸承 | 85 | 180 | 41 | 140.00 | 96.50 | 鐵蓋密封 |
| 深溝球軸承 | 6318ZZ軸承 | 90 | 190 | 43 | 151.00 | 108.00 | 鐵蓋密封 |
| 深溝球軸承 | 6319ZZ軸承 | 95 | 200 | 45 | 159.00 | 118.00 | 鐵蓋密封 |
| 深溝球軸承 | 6320ZZ軸承 | 100 | 215 | 47 | 174.00 | 140.00 | 鐵蓋密封 |
| 深溝球軸承 | 6300-2RS軸承 | 10 | 35 | 11 | 8.52 | 3.40 | 膠蓋密封 |
| 深溝球軸承 | 6301-2RS軸承 | 12 | 37 | 12 | 10.10 | 4.15 | 膠蓋密封 |
| 深溝球軸承 | 6302-2RS軸承 | 15 | 42 | 13 | 11.90 | 5.40 | 膠蓋密封 |
| 深溝球軸承 | 6303-2RS軸承 | 17 | 47 | 14 | 14.30 | 6.55 | 膠蓋密封 |
| 深溝球軸承 | 6304-2RS軸承 | 20 | 52 | 15 | 16.80 | 7.80 | 膠蓋密封 |
| 深溝球軸承 | 6305-2RS軸承 | 25 | 62 | 17 | 23.40 | 11.60 | 膠蓋密封 |
| 深溝球軸承 | 6306-2RS軸承 | 30 | 72 | 19 | 29.60 | 16.00 | 膠蓋密封 |
| 深溝球軸承 | 6307-2RS軸承 | 35 | 80 | 21 | 35.10 | 19.00 | 膠蓋密封 |
| 深溝球軸承 | 6308-2RS軸承 | 40 | 90 | 23 | 42.30 | 24.00 | 膠蓋密封 |
| 深溝球軸承 | 6309-2RS軸承 | 45 | 100 | 25 | 55.30 | 31.50 | 膠蓋密封 |
| 深溝球軸承 | 6310-2RS軸承 | 50 | 110 | 27 | 65.00 | 38.00 | 膠蓋密封 |
| 深溝球軸承 | 6311-2RS軸承 | 55 | 120 | 29 | 74.10 | 45.00 | 膠蓋密封 |
| 深溝球軸承 | 6312-2RS軸承 | 60 | 130 | 31 | 85.20 | 52.00 | 膠蓋密封 |
| 深溝球軸承 | 6313-2RS軸承 | 65 | 140 | 33 | 97.50 | 60.00 | 膠蓋密封 |
| 深溝球軸承 | 6314-2RS軸承 | 70 | 150 | 35 | 111.00 | 68.00 | 膠蓋密封 |
| 深溝球軸承 | 6315-2RS軸承 | 75 | 160 | 37 | 119.00 | 76.50 | 膠蓋密封 |
| 深溝球軸承 | 6316-2RS軸承 | 80 | 170 | 39 | 130.00 | 86.50 | 膠蓋密封 |
| 深溝球軸承 | 6317-2RS軸承 | 85 | 180 | 41 | 140.00 | 96.50 | 膠蓋密封 |
| 深溝球軸承 | 6318-2RS軸承 | 90 | 190 | 43 | 151.00 | 108.00 | 膠蓋密封 |
| 深溝球軸承 | 6319-2RS軸承 | 95 | 200 | 45 | 159.00 | 118.00 | 膠蓋密封 |
| 深溝球軸承 | 6320-2RS軸承 | 100 | 215 | 47 | 174.00 | 140.00 | 膠蓋密封 |
防油型為接觸式油封，能有效的阻止軸承內的潤滑脂外溢。
單列深溝球軸承類型代號為6，雙列深溝球軸承代號為4。其結構簡單，使用方便，是生產普遍，應用廣泛的一類軸承。
深溝球軸承后綴含義

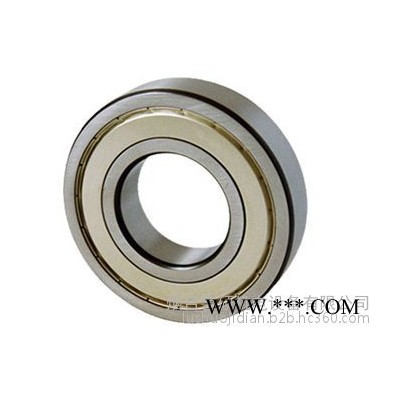

ZZ表示軸承兩面帶防塵鐵蓋
2RS表示軸承兩面帶橡膠密封蓋
N表示軸承外圈有止動槽
NR表示軸承外圈有止動槽和止動環
