| 類型 | 電子拉力試驗機 |
|---|---|
| 測量范圍 | 0.5（KN） |
| 測量精度 | 0.003N |
| 最大負荷 | 0.5（KN） |
| 拉伸空間 | 500（mm） |
| 拉伸速度 | 0.01（mm/min） |
| 加工定制 | 是 |
| 品牌 | 劍喬 |
| 型號 | JQ-8850 |

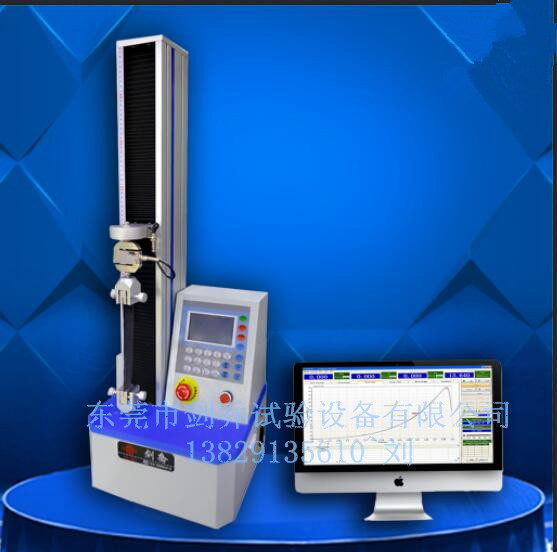

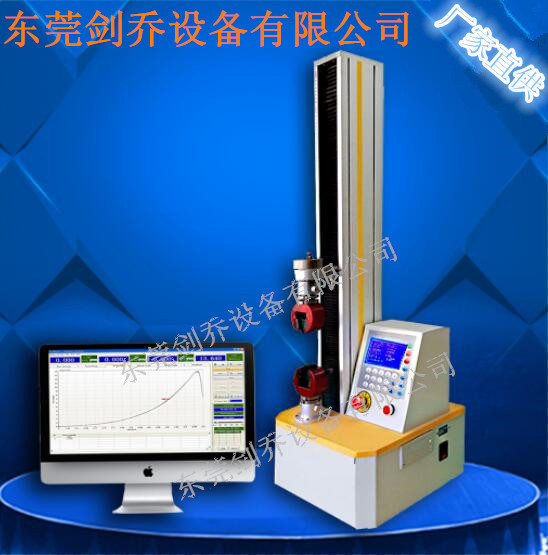

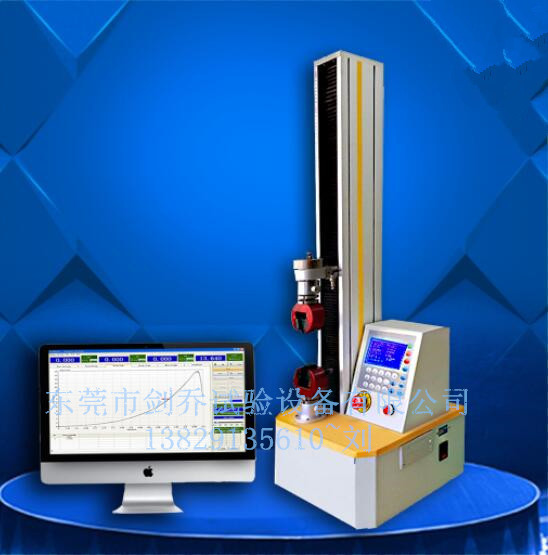

GA系列微電腦拉力試驗機,電腦控制拉力試驗機
一、概述：
本系列機廣泛用于各類五金、橡膠制品、鞋類、皮革、服裝、紡織、建材、絕緣體、電線、電纜、端子等各類材料。測試其拉伸、撕裂、剝離、抗壓、彎曲、抗剪切、定荷重、定位移、三點抗折、四點抗折等各類材料的力學試驗及物理性試驗。
二、依據標準：
本試驗機根據《電子式萬能試驗機》GB/T 16491-2008標準制造。
本試驗機根據GB/T12160-2002《單軸試驗用引伸計的規定》和GB/T16825-2008《拉力試驗機的檢驗》進行檢定和驗收。
三、特點：
1．測試模式多樣：普通、拉伸方、拉伸圓、撕裂、剝離、簾線、帆布、定載荷、定位移、彈簧、三點抗彎、四點抗彎
2.標配RS232電腦接口，可選配專用的專業豪華版測控軟件，實時顯示力－位移、力－時間、位移－時間、應力－應變等曲線，自動計算**大力、屈服力、平均力**大變形、屈服點、彈性模量等參數，并具有靈活的報表編輯和打印功能；報表可顯示并打印拉力強度值（Mpa）。
3、可選配微型打印機，打印測試結果，并具取點即打印功能
4、試驗過程中，手動多點統計，并自動計算平均值，斷裂值（適剝離、撕裂試驗），可儲存多組數據
5、單位任意切換：力量：kgf/N/lbf；位移：mm/cm/in
6、自動歸位功能，超載保護功能可設定
7、大行程，測試行程可達1200mm
型 號 | GA-30,GA-50,GA-100,GA-200,GA-300,GA-500 | |
容量選擇 | 30kg50kg 100kg200kg300kg500kg | |
單位切換 | g、kg、Ib、N、KN | |
位移單位 | mm/cm/in | |
位移方式 | 全程位移（從開始測試到結束測試的位移） 兩點位移（從傳感器開始受力到結束測試的位移） | |
荷重分解度 | 1/200,000（**小讀數0.0001kg，0.001N） 以100kg（1000N）量程為例，誤差在2g以內,即：0.02N） | |
荷重精度 | ±0.3% | |
力量放大倍率 | ×1，×2，×5，×10，×20，×50，×100七段自動切換Auto-Range | |
**大行程 （不含夾具） | 1200mm（有效拉伸空間800mm，另有大行程機型可定制） | |
測試速度 | 0.01～500 mm/min | |
速度精度 | ±0.2% | |
位移分解度 | 0.001 mm | |
數據采樣頻率 | 500Hz | |
回位功能 | 測試完成自動回到原始測試起點 | |
快捷按鍵 | 點動快升、點動快降、點動慢升、點動慢降（2種速度） | |
超載保護 | 電子保護（達到傳感器量程的XX%時自動停機） 機械保護（到達限位保護開關時自動停機） | |
軟 件 | 全閉環專業級電腦系統測試軟件 | |
報表輸出 | 可輸出WORE,Excel,PDF格式報表 | |
拓展功能 | 大變形測量裝置（選配件） | |
機臺 | 傳動機構 | 混合伺服+定制變速箱+滾珠絲桿 |
重量（約） | 75kg | |
外形尺寸 | 長420寬400高1700mm | |
電 源 | 1∮，220V/50HZ，5A，可依國別或指定 | |

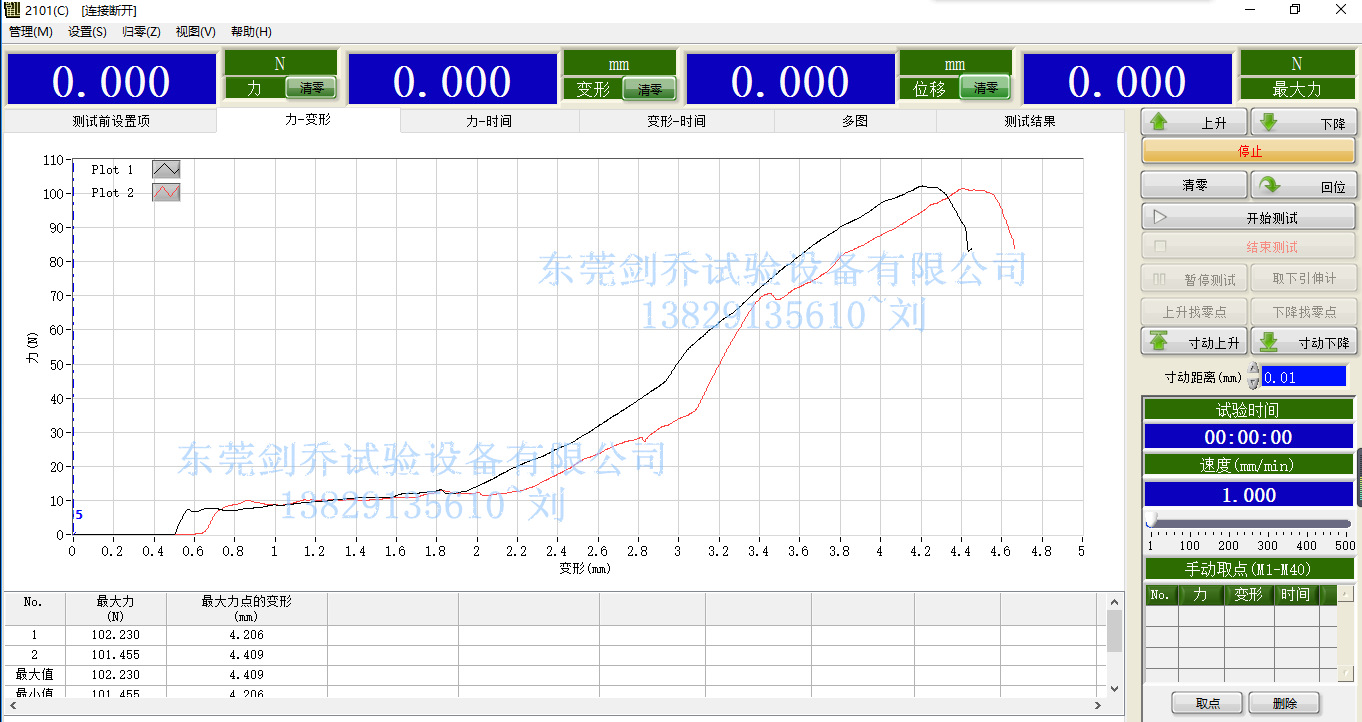

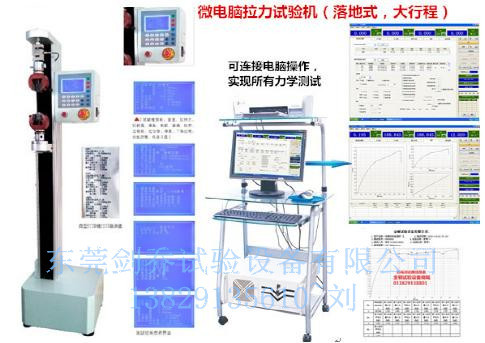

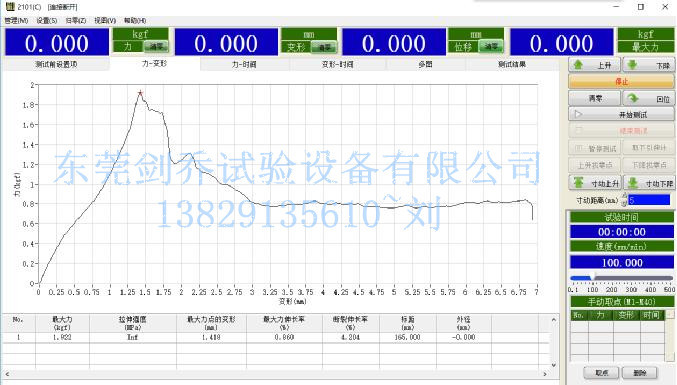

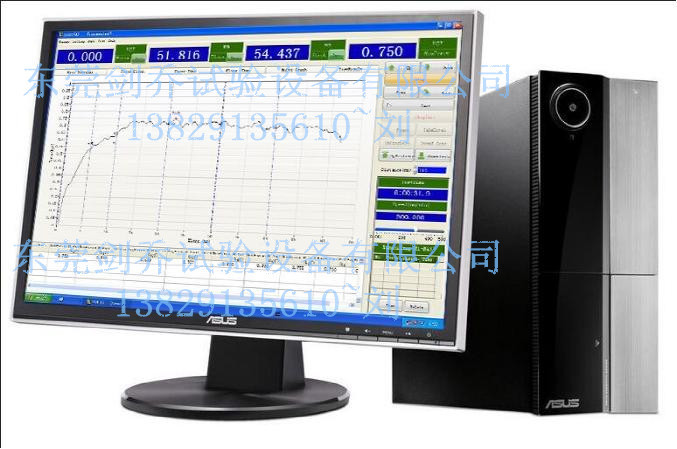

軟件界面介紹
東莞市劍喬試驗設備有限公司

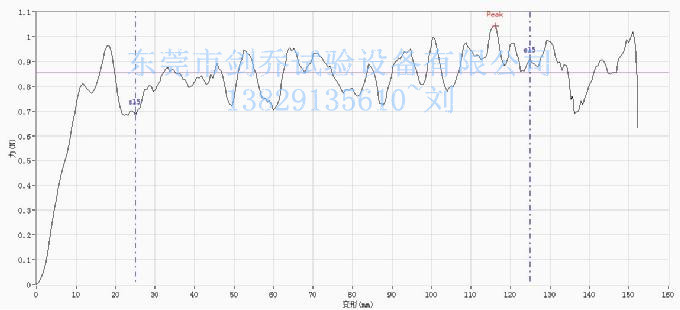

剝離測試報告
1.客戶名稱： 2.測試日期：2015/12/15/16:02:47
3.測試批號：00000001 4.試品名稱：PE
5.測試人員：劉立 6.試品材質：
7.測試速度：300.000mm/min
No. | **大剝離力 (N) | **小剝離力 (N) | 平均剝離力 (N) |
1 | 1.043 | 0.690 | 0.854 |
部門： 審批：
東莞市劍喬試驗設備有限公司
拉伸測試報告
1.客戶名稱：三九制藥 2.測試日期：2015/12/15/16:10:55
3.測試批號：00000001 4.試品名稱：PE
5.測試人員：劉立 6.試品材質：
7.測試速度：300.000mm/min
No. | **大力 (N) | 拉伸強度 (MPa) | **大力點的變形 (mm) | **大力伸長率 (%) | 斷裂強度 (MPa) | 斷裂伸長率 (%) | 面積 (mm^2) | 標距 (mm) |
1 | 1.378 | 6.890 | 51.496 | 34.330 | 4.244 | 36.398 | 0.200 | 150.000 |
部門： 審批：
東莞市劍喬試驗設備有限公司
剝離測試報告
1.客戶名稱： 2.測試日期：2015/12/15/16:02:47
3.測試批號：00000001 4.試品名稱：PE
5.測試人員：李權 6.試品材質：
7.測試速度：300.000mm/min
