工作電源	00
適用于(用途)	燈控系統
性能特點描述	穩定
是否可定制	是
品牌	羿力
型號	S-093A



 “城市道路照明監控管理系統”，    克服了傳統時控鐘控、光控城市路燈的缺點，實現城市道路照明的集中控制與管理，既達到了節電節能，又實現了城市功能現代化管理的目的。



天線：無線通信信號發出和接收作用，GPRS天線，手機卡天線，遙控天線。
翻頁：產品有多個頁面，按鍵可應用觀看其他頁面。
確定/移動：移動在要設定的功能上，設定完后，再移動就等于確定該設定。
增加：增加設定數值。
減少：減少設定數值。
F1按鈕：第一路手動按鈕，手動開關燈想開就開。（在首頁操作）
F2按鈕：第二路手動按鈕，手動開關燈想開就開。（在首頁操作）
F3按鈕：第三路手動按鈕，手動開關燈想開就開。（在首頁操作）
天線信號：顯示E字母表示無線連接成功，反之失?。ㄔ颍?，IP地址與軟件不一致。2，手機卡欠費）



 AC 12V:本機供電電源為12V  交直兩用，寬電壓，無需穩壓。
MK1：第一路路燈連接，KM1代表第一路交流接觸器。
MK2：第二路路燈連接，KM2代表第二路交流接觸器。
MK3：第三路路燈連接，KM3代表第三路交流接觸器。
公共點：是三個輸出的公共接線端COM點
開門報警：連接開關常開點（比如開門的行程開關接通后發出報警到軟件上）
其他報警：連接其它常開點（比如接通后發出報警到軟件上）
光敏：光控控制，接光敏探頭。
擴展模塊：連接S-096C擴展模塊，擴展3路以上的遙控，連接S-033C電流/電壓/電度表模塊。
模塊安裝：中國移動手機卡，GSM通信卡位，注：只能使用中國移動卡。
天線：無線通信信號發出和接收作用，GPRS天線，手機卡天線，遙控天線。


 一、性能特點：

１．以高速微處理器為核心，大屏幕LCD顯示屏，輕觸按鈕操作。

２．內嵌高精度實時日歷和時鐘，即使在工業現場等極端惡劣工作環境中，仍保證時間誤差<1分鐘/年。

３．根據地球自轉和公轉的規律，自動高精度計算當?shù)氐奶旌谔炝習r間，自動調整控制時間，計算精確度高，適用地區范圍：全球。

４．在線可編程時間控制模式，即可選擇一般意義上的定時器控制，也可以選擇經緯時間控制，或者兩種時控模式的邏輯組合。

５．帶光控功能，采用模糊數學方法處理自然光的變化，在陰雨天實現自動開燈。

６．具有工業標準的RS485通訊接口，應用Modbus通訊規則，實現控制設備的“遙控、遙測、遙信”功能。

７．更為人性化的“手動控制”設計思路，用戶即可對受控設備進行常規調試與檢修。

８．全部采用工業級進口芯片，適用溫度－20℃至＋70℃。采用開關電源供電，適用電壓范圍寬：ＡＣ ８５～２６５Ｖ　。

９．三路繼電器控制輸出，每路控制可獨立設定，最大電流可達５Ａ，需要更大功率控制時可直接連接交流接觸器進行擴容。

10．全塑料嵌入式外殼設計，并帶有防塵蓋設計，更適合電箱的嵌入式安裝，采用進口EPT面膜材料，在防塵防潮方面表現更出色，具有更長的使用壽命。











GPRS路燈節能監控系統具備如下特點：



1．可靠性高

與SMS短信息方式相比，GPRS DTU采用面向連接的TCP協議通信，避免了數據包丟失的現象，保證數據可靠傳輸。中心可以與多個監測點同時進行數據傳輸，互不干擾。GPRS網絡本身具備完善的頻分復用機制，并具備極強的抗干擾性能，完全避免了傳統數傳電臺的多機頻段“碰撞”現象。







2．實時性強

GPRS具有實時在線的特性，數據傳輸時延短，并支持多點同時傳輸，因此監控中心可以與多個監控終端之間快速，實時地進行雙向通信，很好地滿足系統對數據采集和傳輸實時性的要求。目前GPRS實際數據傳輸速率在30Kbps左右，完全能滿足系統數據傳輸速率（≥10Kbps）的需求。



路燈遙控監控系統電腦軟件剪裁圖：





3．監控范圍廣

GPRS網絡已經實現全國范圍內覆蓋，并且擴容無限制，接入地點無限制，能滿足城市路燈遠程監控的需求。









路燈遙控監控系統電腦軟件剪裁圖：



5．系統運營成本低

采用GPRS公網通信，全國范圍內均按統一費率計費，省去昂貴的漫游費用, GPRS網絡可按數據實際通信流量計費，(1分-3分/1K字節)，也可以按包月不限流量收費，從而實現了系統的低成本通信。





6．可實現集中控制

通過城市路燈遠程監控中心，可實現對終端的遠程控制及參數設置，例如：遠程開關控制，遠程狀態查詢，遠程修改開關燈時間，遠程校準終端走時等。











7．系統的傳輸容量，擴容性能好

城市路燈遠程監控中心要和每一個路燈終端實現實時連接。由于路燈監控器數量眾多，系統要求能滿足突發性數據傳輸?shù)男枰?，而GPRS技術能很好地滿足傳輸突發性數據的需要；由于系統采用成熟的TCP/IP通信架構，具備良好的擴展性能，一個監控中心可輕松支持上千個路燈終端的通信接入。

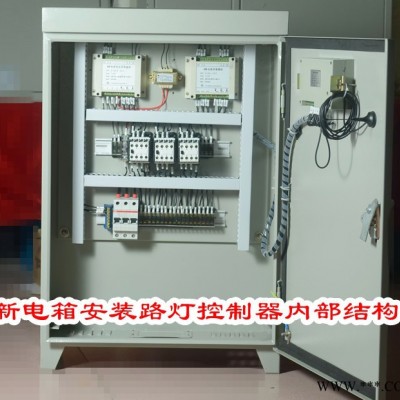

 按上圖接好線，控制器供電為低壓AC12V/10W, KM1，KM2,KM3為交流接觸器接線圖，接觸器擴展再控制路燈，燈瓦數量多少接觸器就要多大，接光敏報警，可通電操作了。

☆通電操作：
在主頁面上按2秒輸入畫號：
                    111為改時間日期畫面，輸入當?shù)氐慕?jīng)緯度，時區，全球都能使用。





                    222為無線連接畫面，遙控方式分別有“IP” “域名”兩種。





在主頁上按2秒直接為開關燈，手動按鈕：



按2秒第一路手動開，再按2秒關。

手動與自動互相結合，到自動開關動作時，會自動復位變?yōu)樽詣娱_關燈。

☆遙控連接：
打開222畫面-->輸入軟件“關于”菜單上的IP地址就能與軟件想相控了



終端連接上軟件，在控制器天線旁邊有E字出現：在線 離線

☆時控設置：
經緯度時間是太陽下山時間，冬至夏至自動化的時間。



☆光控設置：用到光控時上下“√”，不用光控時打“X”，下雨天暗時用到
