| 輸出回路 | 6回路輸出 |
|---|---|
| 通訊協議 | Y-BUS總線 |
| 通訊系統 | Y-BUS系統 |
| 額定負載 | 20A |
| 品牌系列 | 羿力品牌 羿龍系列第4代 |
| 型號 | YL-MR0620A |
| 產品認證 | CE |
| 額定電流 | 20A |
| 額定電壓 | 220（V） |
| 工作電壓 | 12（V） |
| 功耗 | 1 |
| 結構形式 | 模塊型 |
| 類型 | 繼電器開關模塊型 |
| 批號 | 其他 |
| 外形尺寸 | 106*68*92 |
| 用途 | 控制按鈕 |
| 分類 | LED燈控制器 |
| 品牌 | 羿力 |
| 加工定制 | 否 |
| 物料編號 | 01 |

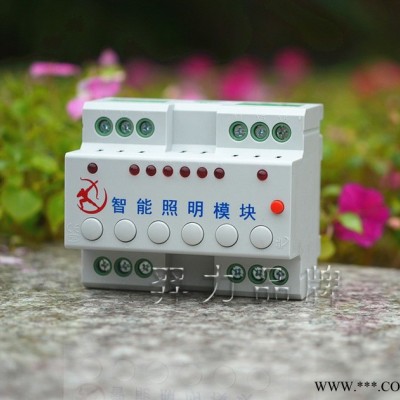

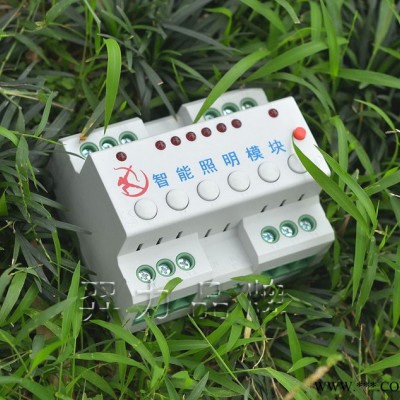

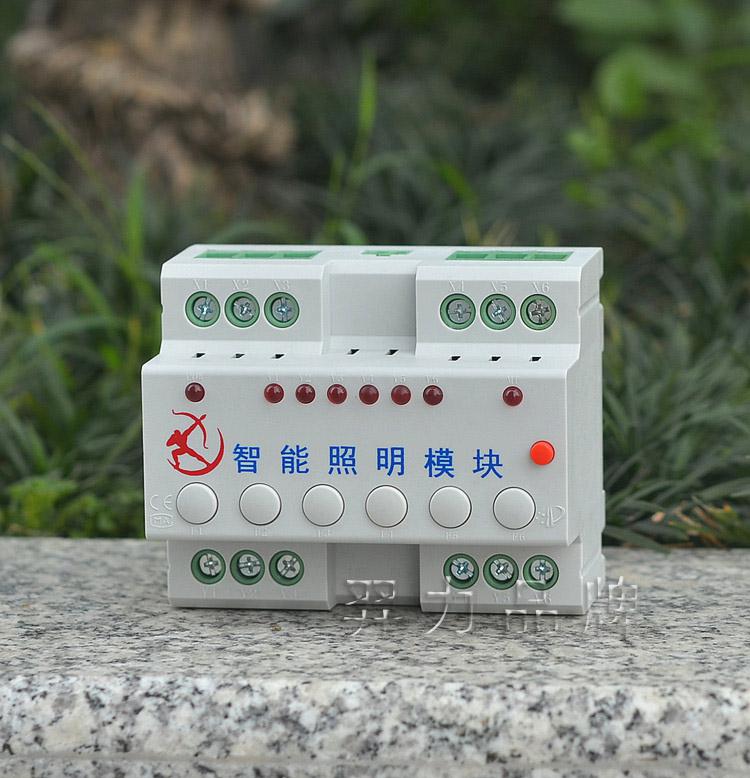

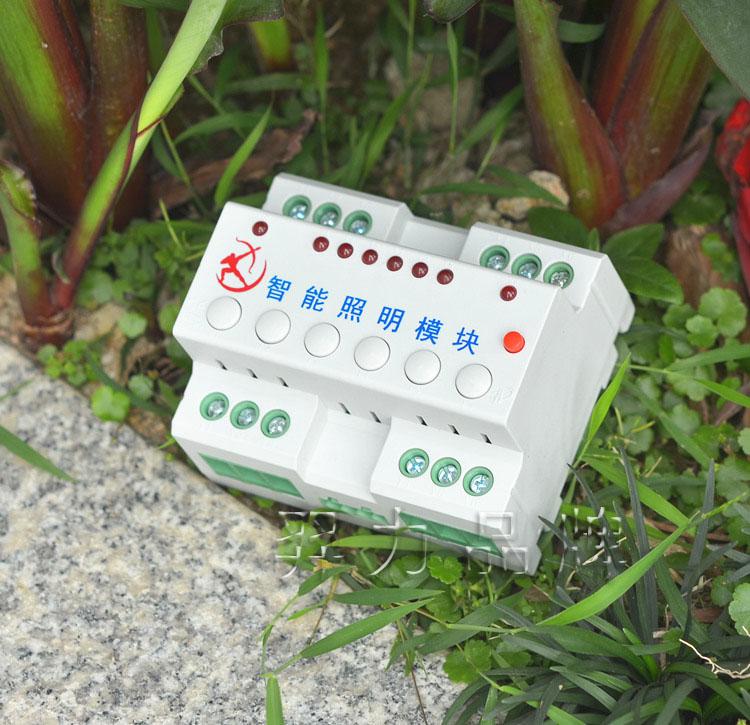

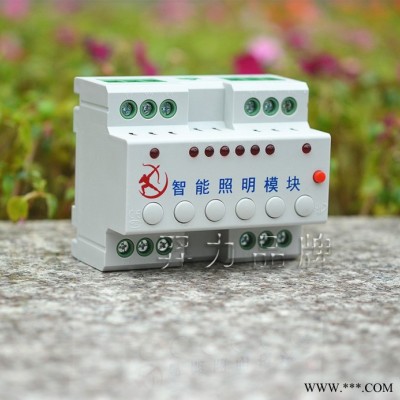

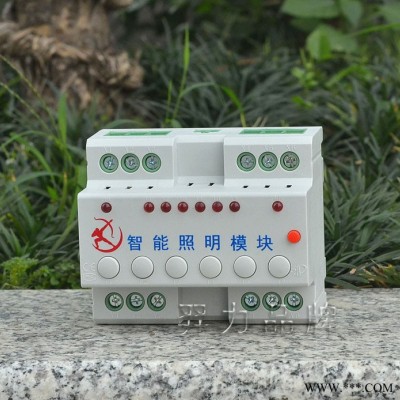

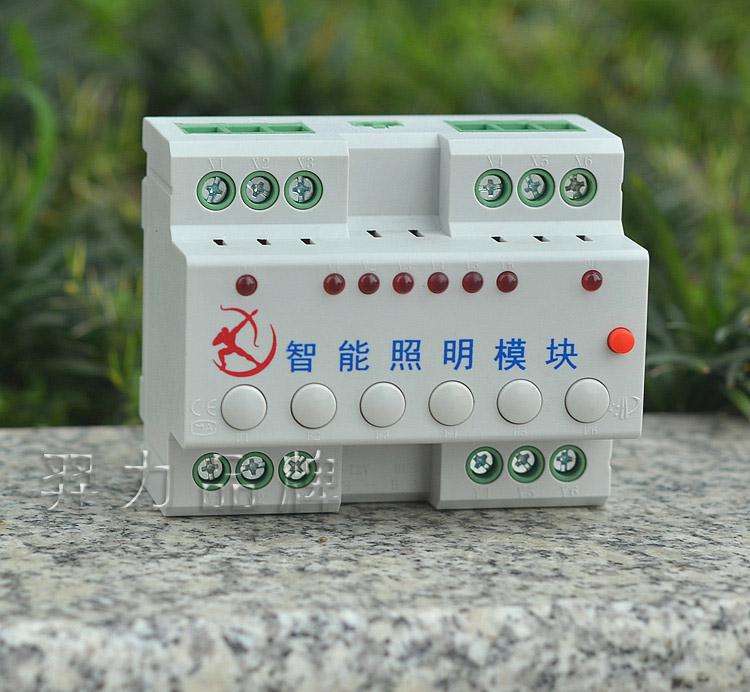

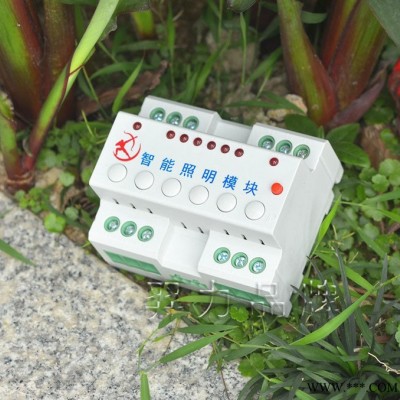

智能照明模塊又叫做智能繼電器模塊、智能燈開關控制模塊、智能照明控制模塊等，具體根據客戶的習慣而定。智能照明模塊可以利用計算機、無線通訊數據傳輸、擴頻電力載波通訊技術遙測、遙控、遙訊，遙信，遙調等，來實現對照明設備的智能化控制。
智能照明模塊是智能照明控制系統組成的**的單元模塊，廣州羿力現在的標準模塊是4路智能照明模塊，6路智能照明模塊，8路智能照明模塊，12路智能照明模塊，如果超出的多回路可以用幾個模塊疊加而成。
功能特點：
手動按鍵
停電保持記憶功能
延時開延時關功能
光控輸入功能
光控每個回路獨立設置
消防輸入功能
消防每個回路獨立設置
上入線下出線接線**
基本參數：
★6路輸出： 每回路16安 白熾燈=3000W, LED燈鈉燈=1000W
★ 1路輸入： 消防功能或光控功能
★ 工作電壓： 12V 20W
★ 工作環境： 溫度：-30℃～60℃℃，濕度：0～98%
★ 通信接口： Y-BUS總線 CAN協議，4位插拔端子
★ 消防輸入： 無源開關量消防信號輸入
★ 光控輸入： 光敏探頭模擬量信號輸入
★ 手動開關： 模塊設有手動按鈕
★ 遠程控制： 通過面板和電腦直接控制
★ 時控功能： 按星期/天/日/秒循環 年月日單次觸發
★ 延時開關： 開延時/關延時功能
★ 停電持保： 停電來電記憶當前狀態
★ 站號修改： 不用帶電腦**能改模塊ID號
★ 接線方便： 上入線下出線與小型開關相對應
★ 尺寸大?。?108*92*68
集眾多需求功能，每個都是精心之選
1：自動運行：每路可設定，定時開關，自動開關：
當模塊需要自動運行開關時，通過紅色按鍵按亮指示燈改為自動狀態。再利用軟件或者液晶屏主機對其進行內部的參數設置。模塊**可以自動運行了。（時控：按年/按周/按天定時時控**到秒時控）按秒間隙循環定時器（每天無限次開關）
2：備有手動應急按鍵，隨時隨地應急開關燈：
模塊上有靈活的手動按鍵。當需要現場調試和應急的時候,按轉換手自動紅色按鈕。切換成手動狀態。然后手動開關。
3：開關外形設計接線非常方便。端子夠大：
模塊接線上入下出，端子可接16平方線。接線端子大小與小型斷路器開關相對應。4路=4P 6路=6p 8路=8p 12路=12p。
4：一路消防輸入接口，支持消防聯動，強開強關功能。
模塊內置聯動功能，無需外接消防聯動模塊。減少不必要的硬件成本。只需消防動作接入**可單獨設置每個回路的強啟強關。
5：一路無源節點接入，可接紅外感應，人體感應，移動探測器等多種參與動作的接入。
模塊內置其他聯動功能，可接紅外人體感應，移動探測等，實現人來燈亮，人走燈滅，延時滅，車來燈亮，車走燈滅等功能
6：模塊外形設計輕巧 省電箱空間。
7：導軌式標準卡槽安裝，電源與通信口端子拔插式：
模塊背面標準的35mm導軌式卡槽安裝，方便安裝與拆除,電源與通信接口利用拔插式端子，易接線。
8：外殼采用高強度的pvc阻燃材質，安全為主。
廣州羿力照明模塊采用高純的進口pc材料，具有優異的電絕緣性，延伸性，及耐化學腐蝕性，較高的強度，耐熱性和耐寒性。還具有自熄，阻燃，無毒等優點。
9：進口芯片CPU處理器，CAN總線通信協議較強的通信距離優異的穩定性與抗干擾能力
采用進口芯片，對處理信息和采集發送能力更勝一籌。CAN總線國際標準總線控制協議，Y-BUS系統，羿力不斷更新升級改造的控制系統，通信與抗干擾能力好穩定性更強。
10：大電流負載，大動力型功率繼電器，開關次數不止十萬次
采用動力型大功率繼電器，開關閉合強勁。20A觸點切換能力線圈與觸點間耐壓為4kV 滿足VDE0700/0631加強絕緣要求具有一組常開、轉換、常閉觸點形式環保產品 (符合RoHS)
