| 材質 | 鑄鐵 |
|---|---|
| 額定功率 | 75KW |
| 極數 | 較多 |
| 類型 | 三相異步電動機 |
| 適用范圍 | 機械設備 |
| 應用范圍 | 機械設備 |
| 用途 | 減速機 |
| 品牌 | 豫力特 |
| 型號 | YLJ力矩電機 |
| 加工定制 | 是 |
| 質量認證 | ISO9001 |
力矩電動機是一種極數較多的特殊電動機，可以在電動機低速甚至堵轉（即轉子無法轉動）時仍能持續運轉，不會造成電動機的損壞。而在這種工作模式下，電動機可以提供穩定的力矩給負載（故名為力矩電動機）。力矩電動機也可以提供和運轉方向相反的力矩（剎車力矩）。
一、用途

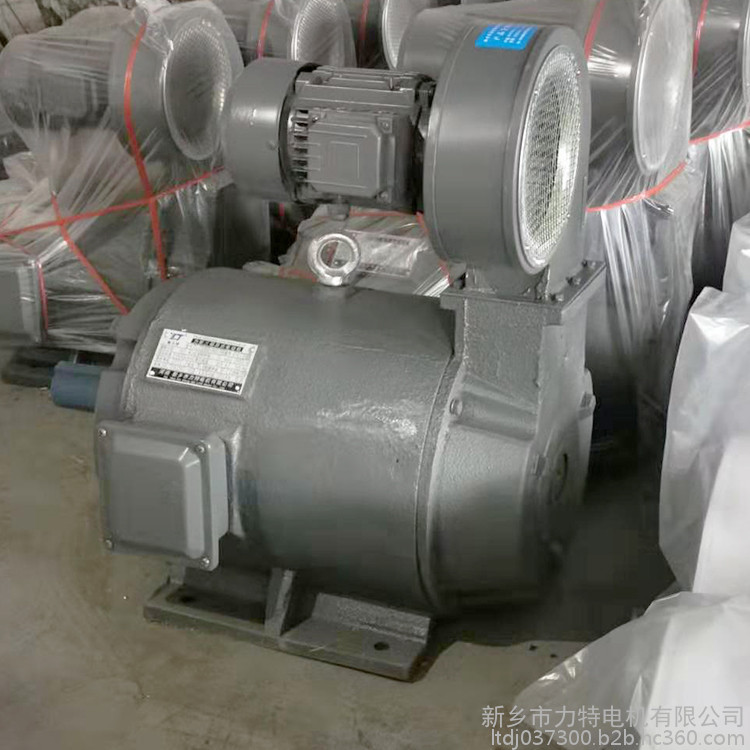

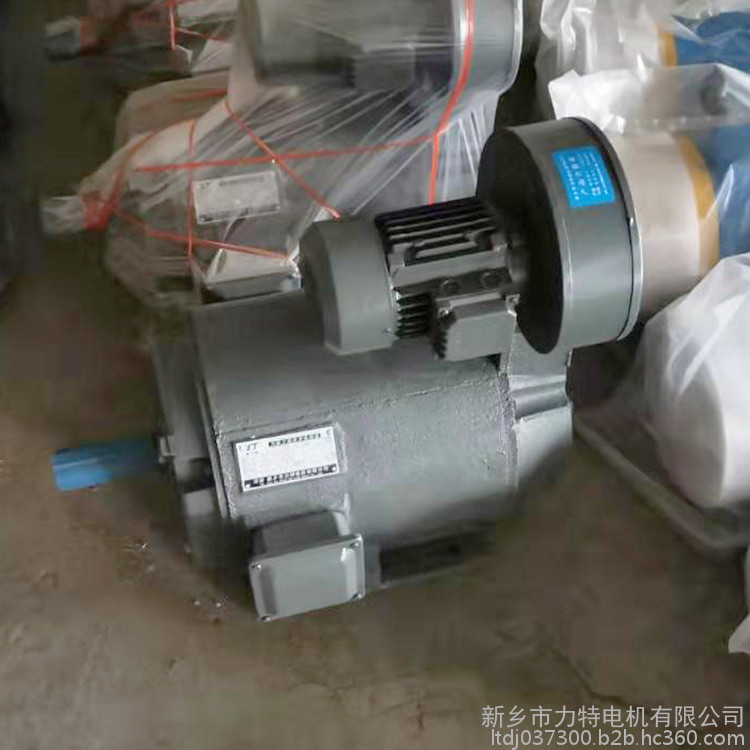

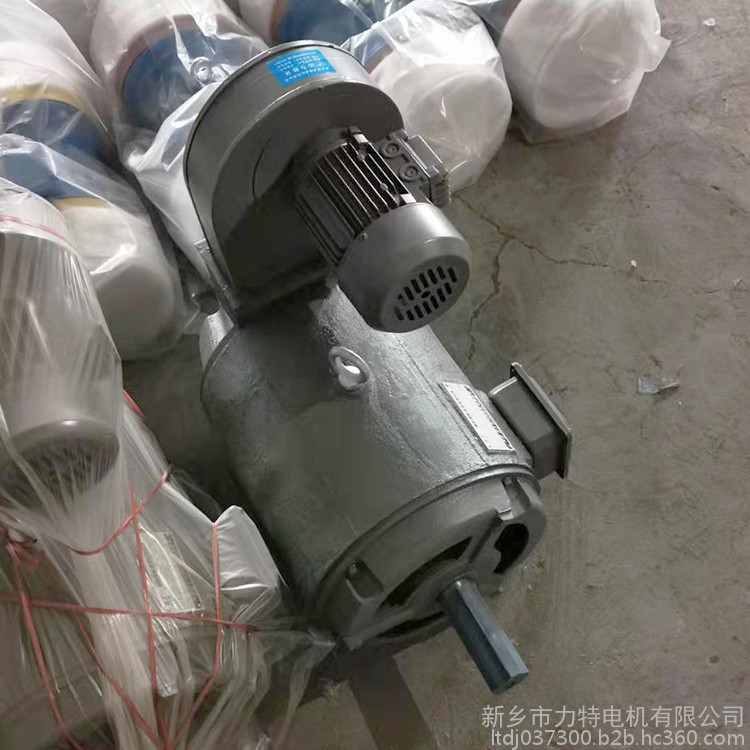

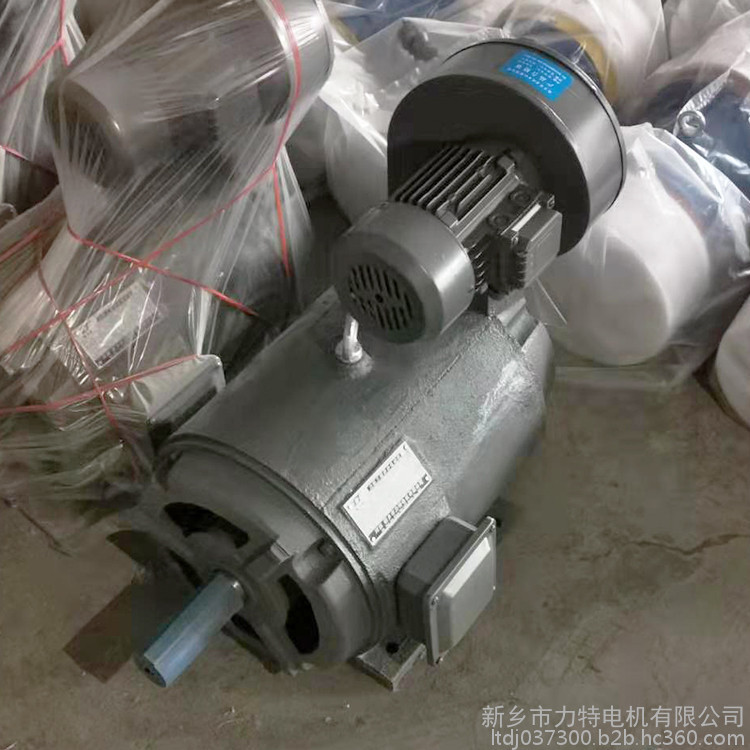

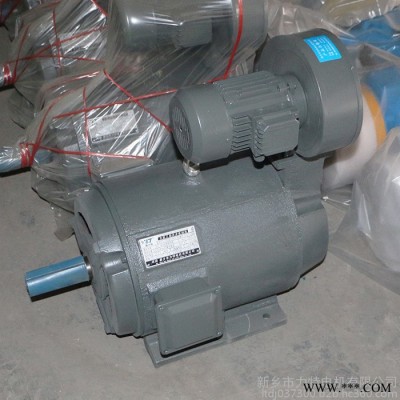

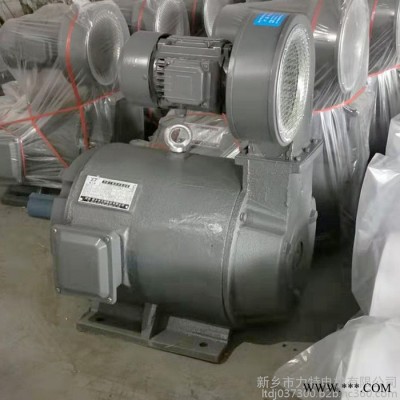

YLJ系列力矩三相異步電動機是一種具有軟機械特性和寬調速的范圍的特種電機。當負載增加時，電動機的轉速能自動的隨之降低，而輸出力矩增加，保持與負載平衡。力矩電機的堵轉轉矩高，堵轉電流小，能承受時間的堵轉運行。由于轉子電陰高，損耗大，所產生的熱量也大，特別在低速運行和堵轉時更為嚴重，因此，電機在后端蓋上裝有獨立的軸流或離心式風機（輸出力矩較小100機座號及以下除外），作強迫通風冷卻，力矩電機配以可控硅控制裝置，可進行調壓調速，調速范圍可達1：4，轉速變化率≤10%。本系列電機的特性使其適用于卷繞，開卷、堵轉和調速等場合及其他用途，被廣泛應用于紡織、電線電纜、金屬加工、造紙、橡膠、塑料以及印刷機械等工業領域。
二、力矩電機的控制
力矩電機的控制是根據不同的要求，調節其電源電壓，以適應不同負載的需求。任何一種調壓裝置都可應用，對輸出較小的電機大多采用三相調壓器（TSGC型），較大的可采用可控硅調壓或其他型式，調壓裝置的功率應按電機銘牌標定的堵轉電流來確定，其控制線路如圖六，為方便用戶，我還有專門用于力矩電機控制的控制箱，供用戶選配。
三、技術參數
| 型號 | 中心高 | 輸出力矩(N.m) | 極數 | 大電流(A) | 堵轉時間 | 防護等級 | |
| YLJ80-2/4 | 80 | 2 | 4 | 0.6 | 20 | IP21 | |
| YLJ80-2.5/4 | 2.5 | 4 | 0.7 | | |||
| YLJ80-2/6 | 2 | 6 | 1.2 | | |||
| YLJ80-1.5/8 | 1.5 | 8 | 0.9 | | |||
| YLJ90-3/2 | 90 | 3 | 2 | 3 | 15 | IP21 | |
| YLJ90-3/4 | 3 | 4 | 1.5 | | |||
| YLJ90-3.5/4 | 3.5 | 4 | 1.9 | | |||
| YLJ90-2.5/6 | 2.5 | 6 | 1.1 | | |||
| YLJ90-3/6 | 3 | 6 | 1.5 | | |||
| YLJ90-2.5/8 | 2.5 | 8 | 1.4 | | |||
| YLJ100-4/2 | 100 | 4 | 2 | 2 | 15 | IP21 | |
| YLJ100-4/4 | 4 | 4 | 2 | | |||
| YLJ100-5/4 | 5 | 4 | 2.8 | | |||
| YLJ100-4/6 | 4 | 6 | 2 | | |||
| YLJ100-5/6 | 5 | 6 | 2.5 | | |||
| YLJ100-3.5/8 | 3.5 | 8 | 1.5 | | |||
| YLJ112-6/4 | 112 | 6 | 4 | 3.5 | 15 | IP21 | |
| YLJ112-10/4 | 10 | 4 | 6.5 | | |||
| YLJ112-6/6 | 6 | 6 | 3.5 | | |||
| YLJ112-10/6 | 10 | 6 | 6 | | |||
| | |||||||
| YLJ132-16/4 | 132 | 16 | 4 | 8 | 10 | IP21 | |
| YLJ132-25/4 | 25 | 4 | 15 | | |||
| YLJ132-40/4 | 40 | 4 | 25 | | |||
| YLJ132-16/6 | 16 | 6 | 8 | | |||
| YLJ132-25/6 | 25 | 6 | 13 | | |||
| YLJ132-40/6 | 40 | 6 | 20 | | |||
| YLJ160-60/4 | 160 | 60 | 4 | 35 | 5 | IP21 | |
| YLJ160-80/4 | 80 | 4 | 45 | | |||
| YLJ160-100/4 | 100 | 4 | 55 | | |||
| YLJ160-60/6 | 60 | 6 | 30 | | |||
| YLJ160-80/6 | 80 | 6 | 40 | | |||
| YLJ160-100/6 | 100 | 6 | 50 | | |||
| YLJ180-125/4 | 180 | 125 | 4 | 70 | 2 | IP21 | |
| YLJ180-160/4 | 160 | 4 | 85 | | |||
| YLJ180-200/4 | 200 | 4 | 110 | | |||
| YLJ180-125/6 | 125 | 6 | 60 | | |||
| YLJ180-160/6 | 160 | 6 | 80 | | |||
| YLJ180-200/6 | 200 | 6 | 100 | |
