| 產品類型 | 單相異步電動機 |
|---|---|
| 額定電壓 | 380-440（V） |
| 額定電流 | 0.19（A） |
| 額定轉速 | 1600（rpm） |
| 額定轉矩 | 0.27（NM） |
| 外形尺寸 | 90*90（mm） |
| 產品認證 | CE |
| 適用范圍 | 機械設備配套 |
| 效率 | 100（%） |
| 額定功率 | 60（W） |
| 品牌 | SPG |
| 型號 | S9I60GSH-T1CE |
| 額定功率:60（W） | 產品類型:單相異步電動機 |
| 額定電壓:380-440（V） | 額定電流:0.19（A） |
| 額定轉速:1600（rpm） | 額定轉矩:0.27（NM） |
| 外形尺寸:90*90（mm） | 產品認證:CE |
| 適用范圍:機械設備配套 | 效率:100（%） |
| 1.規格 |
♂感應馬達 - 連續額定
外形尺寸 | 型號 | 極數 | 輸出功率 | 工作電壓 | 頻率 | 工作方式 | 額定負載 | 啟動轉矩 | 電容 | ||||
電流 | 轉速 | 額定轉矩 | |||||||||||
W | V | Hz | A | rpm | kg-cm | N-m | kg-cm | N-m | uF | ||||
90 | S9I60GA( )-T S9I60GA( )-T1 | 4 | 60 | 1 ┆ 110 | 60 | 連續 | 1.35 | 1600 | 3.80 | 0.380 | 4.80 | 0.480 | 15.0 |
| S9I60GB( )-T S9I60GB( )-T1 | 4 | 60 | 1 ┆ 220 | 60 | 連續 | 0.68 | 1600 | 3.90 | 0.390 | 4.80 | 0.480 | 4.0 | |
| S9I60GC( )-T S9I60GC( )-T1 | 4 | 60 | 1 ┆ 100 | 50 | 連續 | 1.26 | 1300 | 4.60 | 0.460 | 3.40 | 0.340 | 15.0 | |
| 60 | 1.37 | 1550 | 3.90 | 0.390 | |||||||||
| S9I60GD( )-T S9I60GD( )-T1 | 4 | 60 | 1 ┆ 200 | 50 | 連續 | 0.65 | 1300 | 4.70 | 0.470 | 3.85 | 0.385 | 4.0 | |
| 60 | 0.70 | 1550 | 4.00 | 0.400 | |||||||||
| S9I60GX( )-T S9I60GX( )-T1 S9I60GX( )-TCE S9I60GX( )-T1CE | 4 | 60 | 1 ┆ 220 | 50 | 連續 | 0.47 | 1300 | 4.60 | 0.460 | 3.20 | 0.320 | 3.5 | |
| 1 ┆ 240 | 0.50 | 4.90 | 0.490 | 3.90 | 0.390 | ||||||||
| S9I60GU( )-T S9I60GU( )-T1 S9I60GU( )-TCE S9I60GU( )-T1CE | 4 | 60 | 3 ┆ 200 | 50 | 連續 | 0.60 | 1300 | 4.60 | 0.460 | 9.30 | 0.930 | - | |
| 60 | 0.50 | 1550 | 3.90 | 0.390 | 8.00 | 0.800 | |||||||
| S9I60GT( )-T S9I60GT( )-T1 S9I60GT( )-TCE S9I60GT( )-T1CE | 4 | 60 | 3 ┆ 220 | 50 | 連續 | 0.80 | 1350 | 4.40 | 0.440 | 11.35 | 1.135 | - | |
| 60 | 0.57 | 1600 | 3.90 | 0.390 | 9.30 | 0.930 | |||||||
| S9I60GS( )-T S9I60GS( )-T1 S9I60GS( )-TCE S9I60GS( )-T1CE | 4 | 60 | 3 ┆ 380 | 50 | 連續 | 0.27 | 1300 | 4.60 | 0.460 | 8.25 | 0.825 | - | |
| 60 | 0.24 | 1550 | 3.90 | 0.390 | 6.50 | 0.650 | |||||||
| 3 ┆ 400 | 50 | 連續 | 0.29 | 1350 | 4.70 | 0.470 | 9.30 | 0.930 | |||||
| 60 | 0.25 | 1550 | 4.00 | 0.400 | 7.35 | 0.735 | |||||||
| 3 ┆ 415 | 50 | 連續 | 0.27 | 1350 | 4.60 | 0.460 | 9.95 | 0.995 | |||||
| 60 | 0.23 | 1600 | 3.80 | 0.380 | 7.50 | 0.750 | |||||||
| 3 ┆ 440 | 50 | 連續. | 0.31 | 1350 | 4.70 | 0.470 | 10.75 | 1.075 | |||||
| 60 | 0.25 | 1600 | 3.90 | 0.390 | 8.40 | 0.840 | |||||||
♂ 型號名稱后注有“CE”，表明產品為含內置過熱保護裝置的阻抗保護型馬達，且通過CE認證（證書號：E9766002E01，認證機構：TUV Rhinland） ♂ 機型名稱后面注有“TP”，表明產品為裝配有過熱保護裝置的標準馬達。 ♂ ( )表明“L”型或“H”型。 “L”為“L”型減速機，“H”為“H”型減速機
|
♂ 可逆馬達 - 額定時間30分鐘
外形尺寸 | 類型 | 極數 | 輸出功率 | 工作電壓 | 頻率 | 工作制 | 額定載荷 | 啟動轉矩 | 電容 | ||||
電流 | 轉速 | 轉矩 | |||||||||||
瓦(W) | 伏(V) | 赫茲(Hz) | 安(A) | 轉每分 | 千克－厘米(kg-cm) | 牛－米(N-m) | 千克－厘米(kg-cm) | 牛－米(N-m) | 微法(uF) | ||||
90 | S9R60GA( )-T S9R60GA( )-T1 S9R60GA( )-T(TP) S9R60GA( )-T1(TP) S9R60GA( )-TCE S9R60GA( )-T1CE | 4 | 60 | 1 ┆ 110 | 60 | 30分鐘 | 1.60 | 1600 | 3.80 | 0.380 | 7.00 | 0.700 | 25.0 |
| S9R60GB( )-T S9R60GB( )-T1 S9R60GB( )-T(TP) S9R60GB( )-T1(TP) S9R60GB( )-TCE S9R60GB( )-T1CE | 4 | 60 | 1 ┆ 220 | 60 | 30分鐘 | 0.75 | 1600 | 3.80 | 0.380 | 7.00 | 0.700 | 6.0 | |
| S9R60GC( )-T S9R60GC( )-T1 S9R60GC( )-T(TP) S9R60GC( )-T1(TP) S9R60GC( )-TCE S9R60GC( )-T1CE | 4 | 60 | 1 ┆ 100 | 50 | 30分鐘 | 1.40 | 1250 | 4.80 | 0.480 | 6.00 | 0.600 | 25.0 | |
| 60 | 1.60 | 1550 | 3.90 | 0.390 | |||||||||
| S9R60GD( )-T S9R60GD( )-T1 S9R60GD( )-T(TP) S9R60GD( )-T1(TP) S9R60GD( )-TCE S9R60GD( )-T1CE | 4 | 60 | 1 ┆ 200 | 50 | 30分鐘 | 0.70 | 1250 | 4.80 | 0.480 | 5.50 | 0.550 | 6.0 | |
| 60 | 0.76 | 1550 | 3.90 | 0.390 | |||||||||
| S9R60GE( )-T S9R60GE( )-T1 S9R60GE( )-TCE S9R60GE( )-T1CE | 4 | 60 | 1 ┆ 100 | 50 | 30分鐘 | 1.40 | 1250 | 4.80 | 0.480 | 5.90 | 0.590 | 25.0 | |
| 60 | 1.60 | 1550 | 3.90 | 0.390 | |||||||||
| 1 ┆ 115 | 60 | 1.30 | 1600 | 3.90 | 0.390 | 6.00 | 0.600 | 20.0 | |||||
| S9R60GX( )-T S9R60GX( )-T1 S9R60GX( )-TCE S9R60GX( )-T1CE | 4 | 60 | 1 ┆ 220 | 50 | 30分鐘 | 0.63 | 1250 | 4.80 | 0.480 | 5.90 | 0.590 | 5.0 | |
| 1 ┆ 240 | 0.67 | 5.00 | 0.500 | 6.30 | 0.630 | ||||||||
♂ 對于S9R60GE-T型馬達，請根據馬達實際工作電壓，正確選擇電容器的容量。因為工作電壓不同時，所使用電容的尺寸也會相應發生變化，并且如果使用不當，可能會造成馬達運行故障。定購電容時請說明馬達的工作電壓，默認情況下按115伏工作電壓包裝發貨。 ♂ 型號名稱后注有“CE”，表明產品為阻抗保護型馬達，且通過CE認證（證書號：E9766002E01，認證機構：TUV Rhinland） S9R60GE-TCE 型馬達工作電壓只有一種，即115V。 ♂ 機型名稱后面注有“TP”，表明產品為裝配有過熱保護裝置的標準馬達。 ♂ 上述數據是在安裝摩擦制動器后測量得到. ♂ ( )表明“L”型或“H”型。 “L”為“L”型減速機，“H”為“H”型減速機。 |
♂ 50Hz
| 型號 | 減速比 | 3 | 3.6 | 5 | 6 | 7.5 | 9 | 10 | 12.5 | 15 | 18 | 20 | 25 | 30 | 36 | 40 | 50 | 60 | 75 | 90 | 100 | 120 | 150 | 180 | 200 |
| rpm | 500 | 416 | 300 | 250 | 200 | 166 | 150 | 120 | 100 | 83 | 75 | 60 | 50 | 41 | 37 | 30 | 25 | 20 | 16 | 15 | 12 | 10 | 8 | 7.5 | |
| S9KC∴B( ) S9KC∴B( )-S | kg-cm | 12.2 | 14.6 | 20.3 | 24.3 | 30.4 | 36.5 | 40.5 | 45.6 | 54.8 | 65.7 | 73.0 | 82.5 | 99.0 | 119 | 132 | 165 | 198 | 200 | 200 | 200 | 200 | 200 | 200 | 200 |
| N-m | 1.196 | 1.431 | 1.989 | 2.381 | 2.989 | 3.577 | 3.969 | 4.469 | 5.370 | 6.439 | 7.154 | 8.085 | 9.702 | 11.66 | 12.94 | 16.17 | 19.40 | 19.60 | 19.60 | 19.60 | 19.60 | 19.60 | 19.60 | 19.60 |
♂ 60Hz
| 型號 | 減速比 | 3 | 3.6 | 5 | 6 | 7.5 | 9 | 10 | 12.5 | 15 | 18 | 20 | 25 | 30 | 36 | 40 | 50 | 60 | 75 | 90 | 100 | 120 | 150 | 180 | 200 |
| rpm | 600 | 500 | 360 | 300 | 240 | 200 | 180 | 144 | 120 | 100 | 90 | 72 | 60 | 50 | 45 | 36 | 30 | 24 | 20 | 18 | 15 | 12 | 10 | 9 | |
| S9KD∴B | kg-cm | 9.72 | 11.7 | 16.2 | 19.4 | 24.3 | 29.2 | 32.4 | 36.5 | 43.8 | 52.6 | 58.4 | 66.0 | 79.2 | 95.0 | 106 | 132 | 158 | 177 | 200 | 200 | 200 | 200 | 200 | 200 |
| N-m | 0.953 | 1.147 | 1.588 | 1.901 | 2.381 | 2.862 | 3.175 | 3.577 | 4.292 | 5.155 | 5.723 | 6.468 | 7.762 | 9.310 | 10.39 | 12.94 | 15.48 | 17.35 | 19.60 | 19.60 | 19.60 | 19.60 | 19.60 | 19.60 |
♂在減速機型號上，用∴標示減速比 ♂ 為與減速機組合情況下的允許轉矩。 ♂ 裝配馬達和中間減速機后其允許轉矩值為200kg-cm ♂ ♂此顏色標記表示齒輪減速馬達的輸出軸回轉方向與馬達輸出軸的相同。其他顏色標記則相反。 ♂ 輸出軸回轉速度等于同步轉速(50Hz : 1500rpm, 60Hz : 1800rpm)除以齒輪減速比 ♂ ( )表明“L”型或“H”型。 “L”為“L”型減速機，“H”為“H”型減速機
|

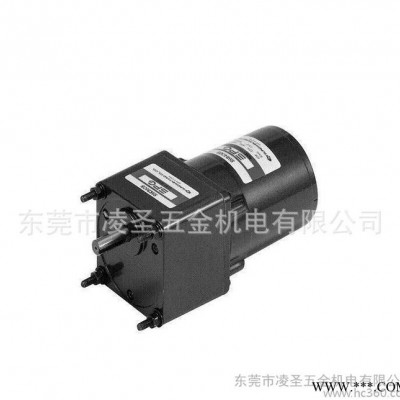

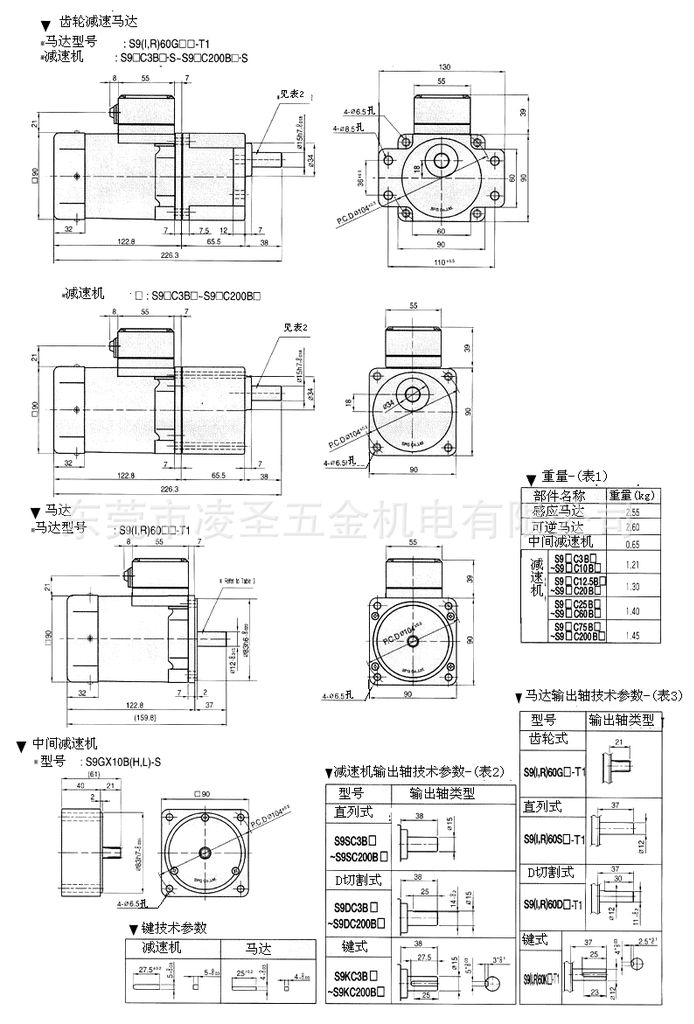

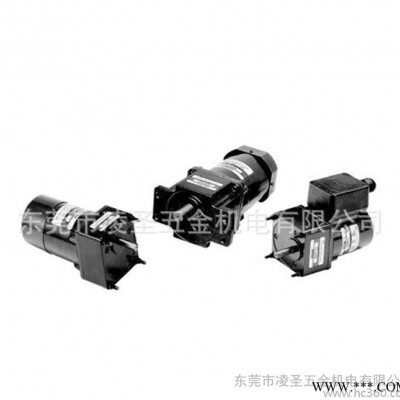

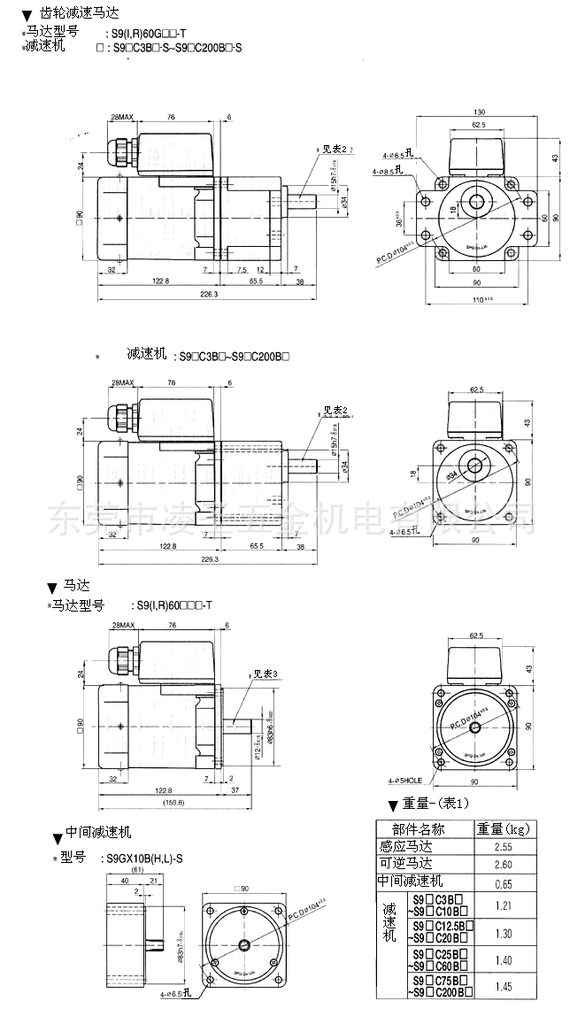

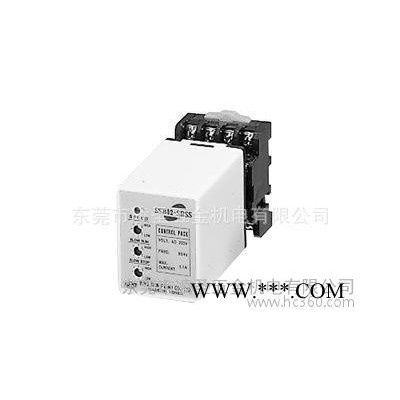

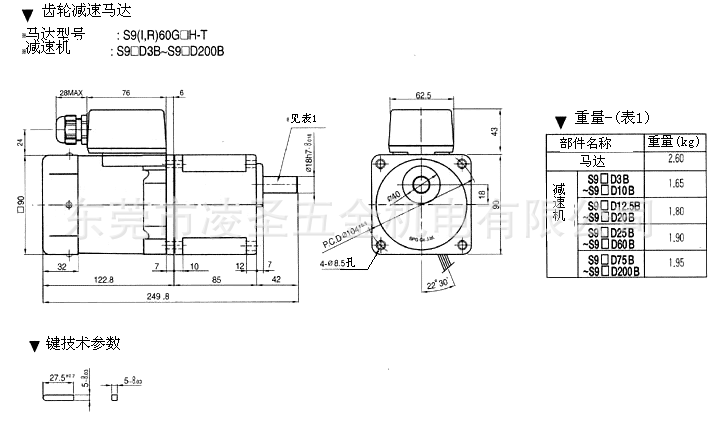

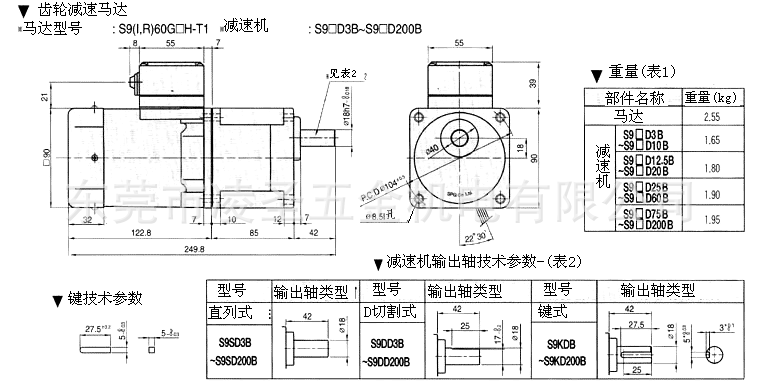

2.尺寸
♂ 50Hz
| 型號 | 減速比 | 3 | 3.6 | 5 | 6 | 7.5 | 9 | 10 | 12.5 | 15 | 18 | 20 | 25 | 30 | 36 | 40 | 50 | 60 | 75 | 90 | 100 | 120 | 150 | 180 | 200 |
| rpm | 500 | 416 | 300 | 250 | 200 | 166 | 150 | 120 | 100 | 83 | 75 | 60 | 50 | 41 | 37 | 30 | 25 | 20 | 16 | 15 | 12 | 10 | 8 | 7.5 | |
| S9KD∴B | kg-cm | 12.2 | 14.6 | 20.3 | 24.3 | 30.4 | 36.5 | 40.5 | 45.6 | 54.8 | 65.7 | 73.0 | 82.5 | 99.0 | 119 | 132 | 165 | 198 | 221 | 266 | 295 | 300 | 300 | 300 | 300 |
| N-m) | 1.196 | 1.431 | 1.989 | 2.381 | 2.989 | 3.577 | 3.696 | 4.469 | 5.370 | 6.439 | 7.154 | 8.085 | 9.702 | 11.66 | 12.94 | 16.17 | 19.40 | 21.67 | 26.09 | 28.93 | 29.42 | 29.42 | 29.42 | 29.42 |
♂ 60Hz
| 型號 | 減速比 | 3 | 3.6 | 5 | 6 | 7.5 | 9 | 10 | 12.5 | 15 | 18 | 20 | 25 | 30 | 36 | 40 | 50 | 60 | 75 | 90 | 100 | 120 | 150 | 180 | 200 |
| rpm | 600 | 500 | 360 | 300 | 240 | 200 | 180 | 144 | 120 | 100 | 90 | 72 | 60 | 50 | 45 | 36 | 30 | 24 | 20 | 18 | 15 | 12 | 10 | 9 | |
| S9KD∴B | kg-cm | 9.72 | 11.7 | 16.2 | 19.4 | 24.3 | 29.2 | 32.4 | 36.5 | 43.8 | 52.6 | 58.4 | 66.0 | 79.2 | 95.0 | 106 | 132 | 158 | 177 | 212 | 236 | 283 | 300 | 300 | 300 |
| N-m | 0.953 | 1.147 | 1.588 | 1.901 | 2.381 | 2.862 | 3.175 | 3.577 | 4.292 | 5.155 | 5.723 | 6.468 | 7.762 | 9.310 | 10.39 | 12.94 | 15.48 | 17.35 | 20.79 | 23.14 | 27.75 | 29.42 | 29.42 | 29.42 |
♂在減速機型號上，用∴標示減速比 ♂ 為與減速機組合情況下的允許轉矩。 ♂ 裝配馬達和中間減速機后其允許轉矩值為300kg-cm ♂ ♂此顏色標記表示齒輪減速馬達的輸出軸回轉方向與馬達輸出軸的相同。其他顏色標記則相反。 ♂ 輸出軸回轉速度等于同步轉速(50Hz : 1500rpm, 60Hz : 1800rpm)除以齒輪減速比 ♂ ( )表明“L”型或“H”型。 “L”為“L”型減速機，“H”為“H”型減速機。
|
