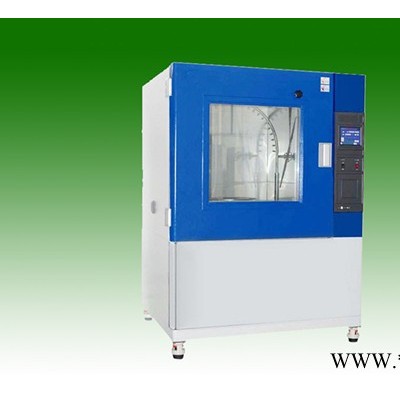

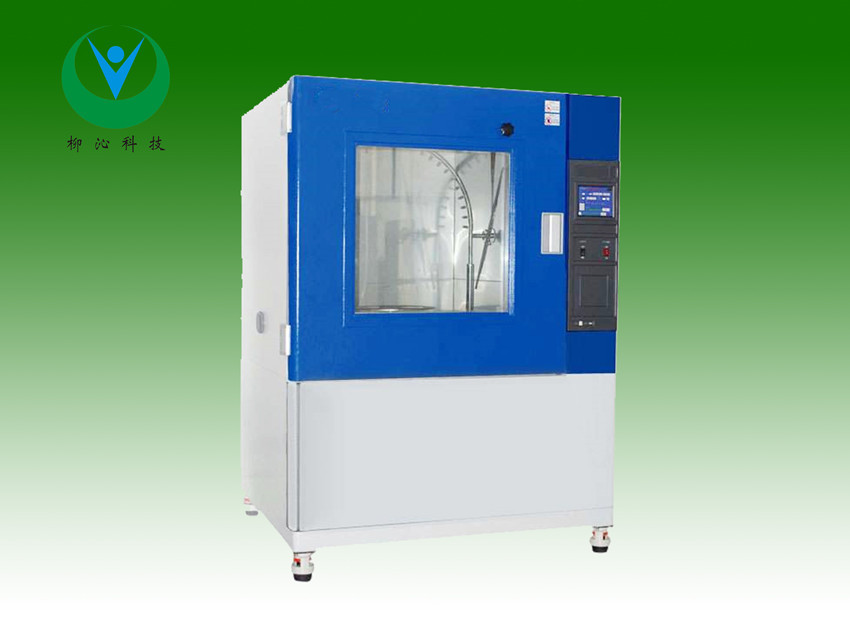

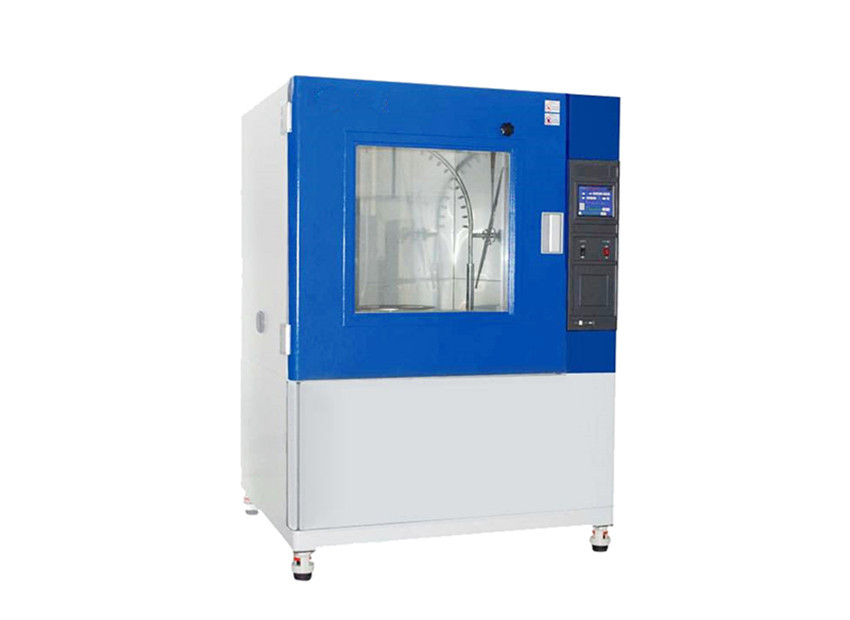

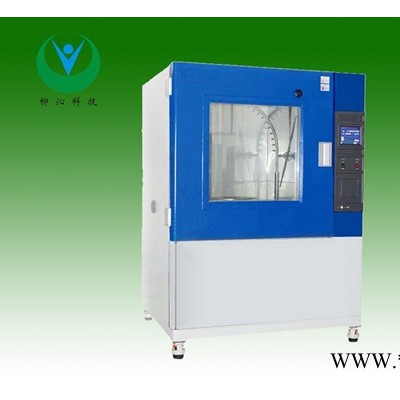

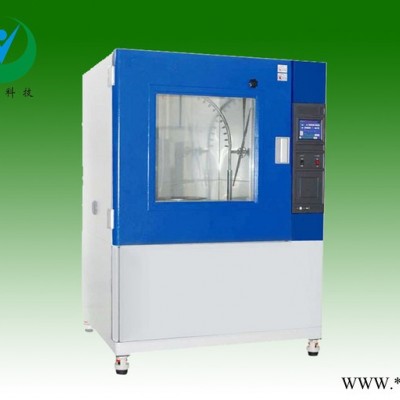

柳沁科技生產的IPX3淋雨試驗設備|IPX4防水試驗設備|噴淋試驗機滿足GB 2423.38—90《電工電子產品基本環境試驗規程試驗R：水試驗方法》，GB/T10485-2007，嚴格按低壓電器外殼防護IPX3…IPX4…等級GB/T4942.2-93、GB 4208—93、GB 4706、GB 7000等相對應的**標準及其它相關標準的技術參數設計制造?？蛇M行相應標準規定的水試驗。本試驗設備是通過人工模擬淋雨試驗用于外部照明和信號裝置及汽車燈具外殼防護，是汽摩、電工電子、家電、航空航天、科研等領域必備的測試設備。

一．IPX3淋雨試驗設備|IPX4防水試驗設備|噴淋試驗機技術參數：

試驗設備內空間可選擇：600×600×600（W×H×D）㎜；800×800×800（W×H×D）㎜；1000×1000×1000（W×H×D）㎜.

噴水擺管半徑:400mm (可保證最大760mm尺寸零件進行試驗)

噴水管直徑：Φ16mm

噴水孔徑：Φ0.4mm

噴水孔徑間距：50mm

噴水管擺幅：45°、60°、90°、(可調)

擺管速度：4–25 RPM 0–25 RPM可調整(可定點設定)

水壓：1kg/cm2~3kg/cm2（可調）

壓力：0~6kg/cm2（可調）

降雨量：2.5（+1.6）mm/min

轉盤轉速：4rpm±0.5rpm

流量計5～50L/min、一組。

二、IPX3淋雨試驗設備|IPX4防水試驗設備|噴淋試驗機結構與特點:

1.內部SUS#304不銹鋼板，厚度1mm。

2.外部SUS#430不銹鋼板厚度1mm。

3.馬達幫浦：Germany WILO 3HP（德國威樂）東元1/2HP各壹組。

4.幫浦型式：多翼渦卷對流式。

5.旋轉馬達：(臺灣)TUNGLEE馬達。數字顯示轉速表壹組（含減速機組）。

6.擺動機構馬達：進口可調速式步進驅動組，動作**

7.降雨機構馬達：(臺灣)TUNGLEE馬達（含減速機組）。

8. JIS-S標準噴嘴一組SAE噴嘴一組 擺管一組25個噴頭。

9.水流量:0.1±0.005~~12±0.05L/min（可調節）

10.測試范圍：GBT 10485   JIS–(S1、S2) SAE

A．GBT 10485方法A

B．GBT 10485方法B：

C．JIS D0203 (S1-S2) S1、S2——水壓0.1 ,0. 3 Mpa； 噴咀40（材質SUS 304不銹鋼），流量24.5 L/min , 39.2 L/min（可商議）

D、可自定義工作（工作參數可自定義設置）

三、IPX3淋雨試驗設備|IPX4防水試驗設備|噴淋試驗機工作原理

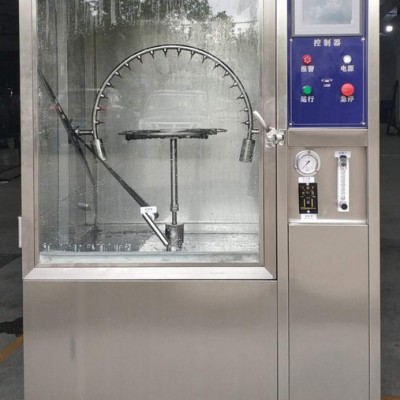

1、噴水工作原理：

由水泵在試驗箱體里的水箱中抽水，水箱→水泵→球閥→過濾器→調壓閥→流量計→|→箱體內擺管（水壓表）→噴頭→試驗樣品→水箱                                               2、擺管傳動工作原理：傳動電機→減速機→轉盤→連桿→齒條→齒輪→連接軸→擺管。擺管角度可通過減速機上的轉盤來調節。

四：電器控制

1、試驗樣品可進行通電試驗，本設備有12V和24V兩種電壓可供選擇（允許最大電流30A），并可以對試驗樣品進行連續和間隙通電，通電時間和斷電時間可根據需要設定?？杀ＷC在轉盤轉動時，線束可正常供電，不纏繞。

2、樣品轉臺由數顯調速器來控制（也可用變頻器來控制，另行商定），直接旋轉調速按扭來進行轉盤轉速的調節。

3、擺管由威侖來控制擺速，可自由設定范圍內的任意參數。另外擺管連續工作和間隙工作均可自由轉換，間隙工作和連續工作的時間均可以設定。

4、可以根據需要設定試驗總時間，本設備還具有時間累計功能。（即每次設備通電后時間累計器延續上次設備的通電時間開始計時，累計器可以清零）

注：以上時間控制均是通過各自的時間繼電器來控制，設置時間的最大值為99小時，時間的單位有小時，分，秒可供選擇。（總時間的時間繼電器除外，總時間的時間繼電器的最大值是999小時，時間的單位是小時）。

更多關于IPX3淋雨試驗設備|IPX4防水試驗設備|噴淋試驗機的報價方案、合同附件等資料可聯系東莞市柳沁檢測儀器有限公司業務人員咨詢
