【產品說明】：

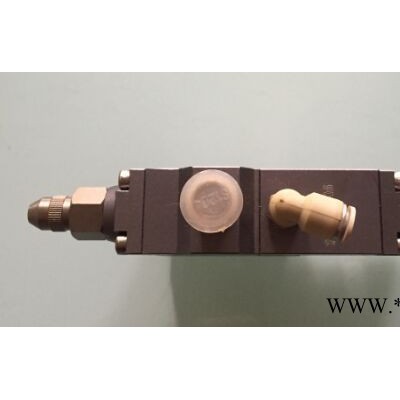

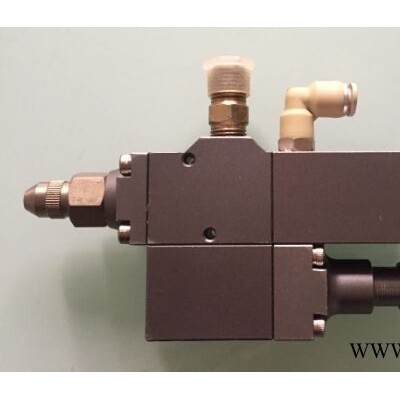

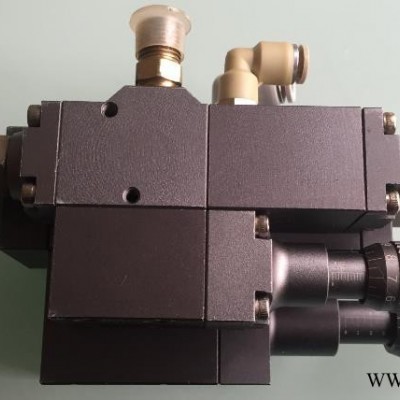

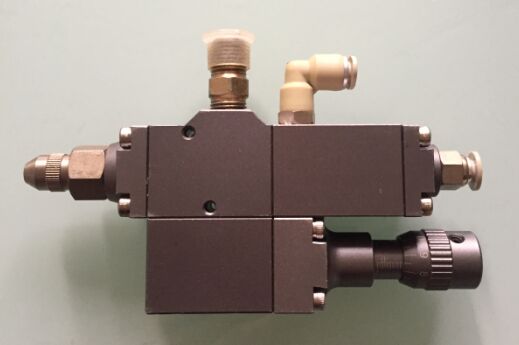

FR1g定量閥可調節0.01-1g的油脂范圍內進行定量控制加注，有刻度標計參考，定量加注油脂。定量閥是給工廠機器設備提供定量加注油脂的一種設備，具有集成度高、安裝方便、維修簡便、自動化程度高，勞動強度低、性能穩定、加注油方便等特點。

      油脂定量閥的工作原理是：柱塞泵提供高壓油脂注入已調節好的閥門定量缸，由壓縮空氣作為閥開閉動力，通過氣源控制裝置控制容積式定量閥動作，定量輸出高壓介質。它是定量加注工藝機械不可缺少的加注設備。能定量加注各種鋰基脂、鈣基脂等粘度較大的油料及半固態、高粘度的液體、粘接劑等。適用于軸承，汽車、精密儀器、精密機械制造行業等行業中定量加注作業。

【功能特點】：

1.本閥具有回吸功能，可有效防滴漏；

2.本閥采用容積式定量缸加注，操作簡單．可調定量缸。具有定量準確，重復精度高、效率高、性能穩定、加注油脂操作方便等特點；

3.采用可靠密封技術，可長期在高壓下工作;

4.做動頻率高，應為范圍寬；

5.閥體為鋁制材料，體積小、重量輕，便于移動操作；

【典型應用】：

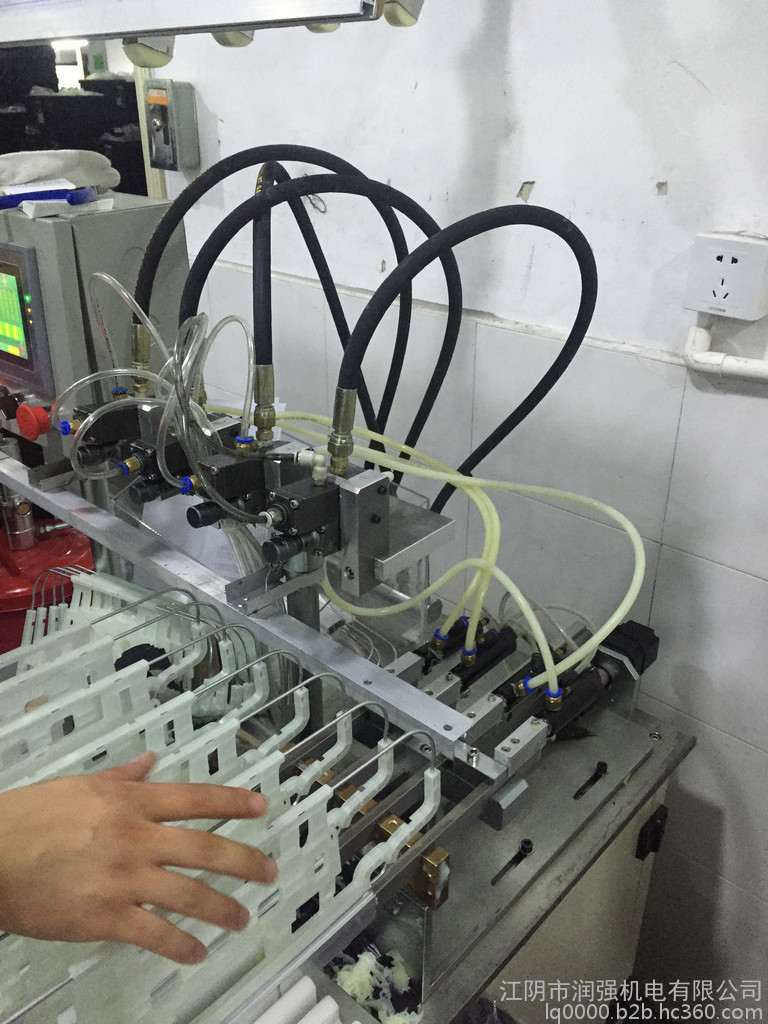

1.軸承生產線，密封軸承在壓蓋前加注油脂。

2.汽車半軸生產線，半軸軸承加注油脂。電動工具、港口，工程機械，各類需要潤滑定量加注的行業。

3.機械傳動機構的潤滑。各類機械設備的定量黃油加注

4.大桶油脂改裝成小包裝過程中的定量控制。

5.發動機裝配,球磨齒輪,萬向節,機械零部件。

【產品參數】：

產品名稱：FR1g

調節范圍：0.01-1g

工作壓力： 180kg/cm2 （建議60-80kg/cm2）

氣壓需求：4 ~ 6 kg/cm2

 精  度 ：±1%

重復精度：±1%

適用溫度：- 10°C to + 50°C

適用范圍：NLGI#00~#3黃油、半固態、高黏度、液體、粘接劑

【系統操作說明】：

1、根據用戶具體使用要求配置二位五通電磁閥（或氣控閥），連接上進氣口A1（接常通氣）及進氣口A2。（注：進氣口A2進氣，進氣口A1排氣時定量閥注油；進氣口A1進氣，進氣口A2排氣時定量閥貯油）；

2、將輸油管路連接至進油口，為保證定量閥的使用壽命，管路油壓不能超過18MPa；

3、使用本閥時，先操作二位五通控制閥動作幾次，排空閥內空氣后才好正常使用；

4、擰動調節螺釘調節定量值。把定量值調節至需要的值時，擰緊鎖緊螺母，即可定量加注。
