【產品說明】：

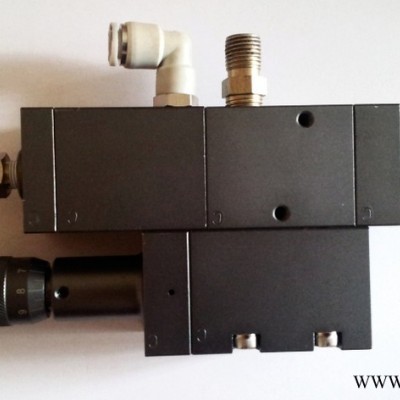

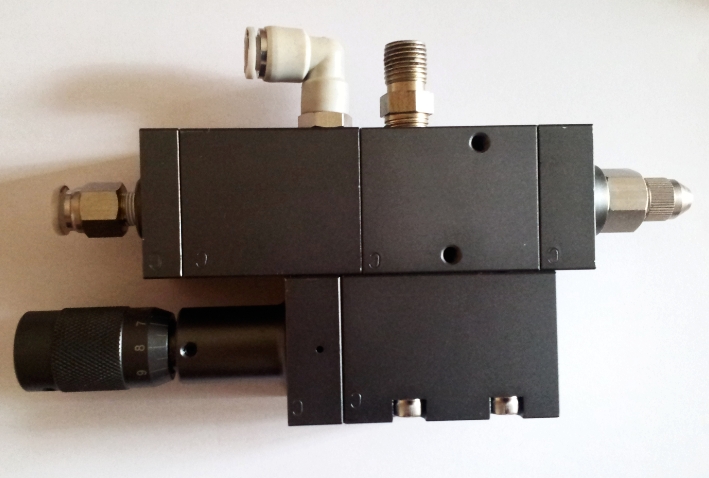

    定量閥是給工廠機器設備提供定量加注油脂的一種設備，是以壓縮空氣作為閥開閉動力的定量注油設備，通過氣源控制裝置控制容積式定量閥動作，定量輸出高壓介質。

【功能特點】：

1.本閥具有回吸功能，可有效防滴漏；

2.本閥采用容積式定量缸加注，操作簡單．可調定量缸。具有定量有效，重復精度高、效率高、性能穩定、加注油脂操作方便等特點；

3.采用有效密封技術，可長期在高壓下工作;

4.做動頻率高，應為范圍寬；

5.閥體為鋁制材料，體積小、重量輕，便于移動操作；

【典型應用】：

1.軸承生產線，密封軸承在壓蓋前加注油脂。

2.汽車半軸生產線，半軸軸承加注油脂。電動工具、港口，工程機械，各類需要潤滑定量加注的行業。

3.機械傳動機構的潤滑。各類機械設備的定量黃油加注

4.大桶油脂改裝成小包裝過程中的定量控制。

5.發動機裝配,球磨齒輪,萬向節,機械零部件。

【產品參數】：

產品名稱：FR1g

調節范圍：0.01-1g

工作壓力： 180kg/cm2 （建議60-80kg/cm2）

氣壓需求：4 ~ 6 kg/cm2

 精  度 ：±1%

重復精度：±1%

適用溫度：- 10°C to + 50°C

適用范圍：NLGI#00~#3黃油、半固態、高黏度、液體、粘接劑

【系統操作說明】：

1、根據用戶具體使用要求配置二位五通電磁閥（或氣控閥），連接上進氣口A1（接常通氣）及進氣口A2。（注：進氣口A2進氣，進氣口A1排氣時定量閥注油；進氣口A1進氣，進氣口A2排氣時定量閥貯油）；

2、將輸油管路連接至進油口，為保證定量閥的使用壽命，管路油壓不能超過18MPa；

3、使用本閥時，先操作二位五通控制閥動作幾次，排空閥內空氣后才好正常使用；

4、擰動調節螺釘調節定量值。把定量值調節至需要的值時，擰緊鎖緊螺母，即可定量加注。

【使用注意事項】：

1.使用該系統時，注意保持油脂的清潔，不要混入其它雜質，以免影響定量閥的性能。供油管路中應設計過濾元件，過濾精度不大于100目。

2.在長時間不使用時，應關閉該閥上游的管路，卸去壓力。

3.油源的壓力不宜過大，應保持在25MPa以下。

4.將該閥安裝于管路中，要特別注意進出油口，不要裝反。

5.調整定位螺桿時，應卸去缸內的壓力，否則將無法旋轉螺桿。

6.為保證加油量的準確性，閥在初次使用或者經過調整后，應加油換向2-3次，使缸內的空氣徹底排出后，再正常使用。

7.定量閥的控制采用5/2氣動電磁換向閥或手動（或腳踏）閥。當氣動開關為腳踏式時注意：踏板在踩下后由擋板擋住，下次換向時，用腳踏動擋板，使踏板抬起，如此實現連續兩次換向。在踩踏板時應踩到底，直到踏板被擋住，不要中途停止。

8.在正常使用過程中，不要人為地堵塞出油口，以免損壞組合閥的氣控部分的零件。如果發生堵塞，要及時清理。

9.當使用介質為雜質較多的MOS2 等油質時，其中的換向閥為易損件，需要定期更換。更換時，將上游壓力卸掉，卸掉換向閥兩端的氣缸，將換向閥卸下，換上新閥體（注意油口的方向，不可裝反），將卸下的氣缸重新裝上，注意原來的密封圈不要漏裝。
