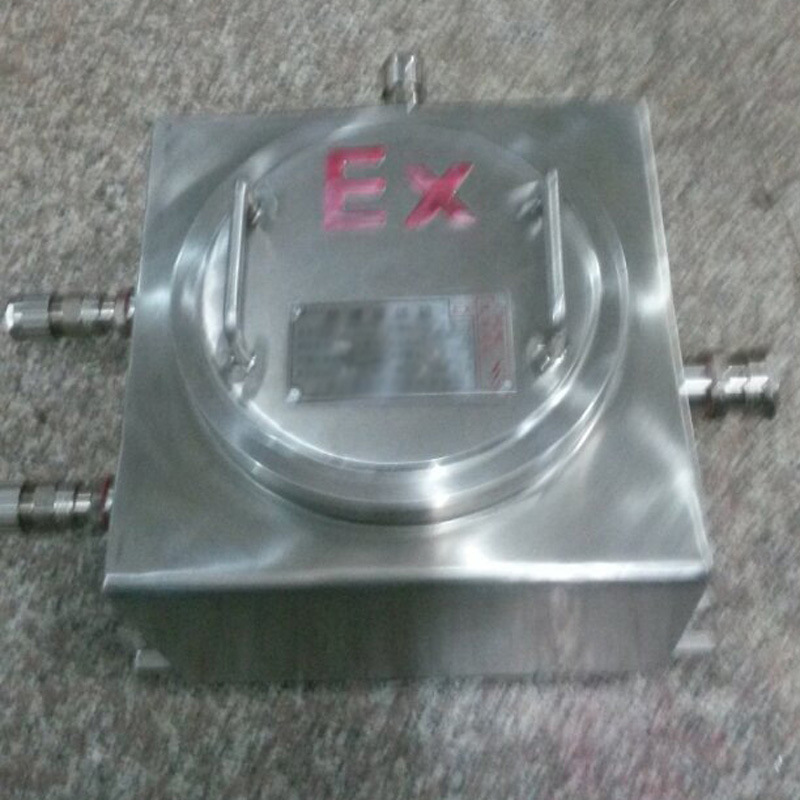

BJX系列防爆接線箱

1主要用途與適用范圍

BJX系列防爆接線箱適用于額定電壓交流AC380V/50Hz的線路中，作為連接各種電氣設備的分線、接線用，也可作為自控、通訊信號和電源線的連接。

根據使用環境不同，可分為爆炸性氣體環境用防爆接線箱和可燃性粉塵環境用防爆接線箱。

爆炸性氣體環境用防爆接線箱是嚴格按國家標準GB 3836.1《爆炸性氣體環境用電氣設備 第1部分：通用要求》、GB 3836.2《爆炸性氣體環境用電氣設備 第2部分：隔爆型“d”》、GB 3836.3《爆炸性氣體環境用電氣設備 第3部分：增安型“e”》設計制造的產品。主要用于Ⅱ類（除煤礦外的其他爆炸性氣體或蒸氣環境），ⅡA、ⅡB、ⅡC級，溫度組別為T1～T6的1區和2區危險場所。

可燃性粉塵環境用防爆接線箱是嚴格按國家標準GB 12476.1《可燃性粉塵環境用電氣設備 第1部分：用外殼和限制表面溫度保護的電氣設備 第1節：電氣設備的技術要求》設計制造的產品。適用于T1～T6溫度組別，可燃性粉塵與空氣形成的混合物環境中20區、21區、22區場所。

2正常工作條件和安裝條件

2.1海拔高度：不超過2000米；

2.2周圍環境溫度：-20℃～+40℃；

2.3大氣條件

2.3.1周圍空氣相對濕度不大于95%（25℃時）；

2.3.2爆炸性氣體環境用防爆接線箱適用于含有爆炸性氣體及蒸氣的環境1區、2區場所；可燃性粉塵環境用防爆接線箱適用于可燃性粉塵與空氣形成的混合物環境21區、22區場所；（見適用范圍）

2.3.3在無明顯破壞絕緣的氣體和蒸氣環境中；

2.3.4污染等級：3級；

2.4安裝類別：Ⅱ類；

2.5在無顯著搖動和沖擊振動的地方。

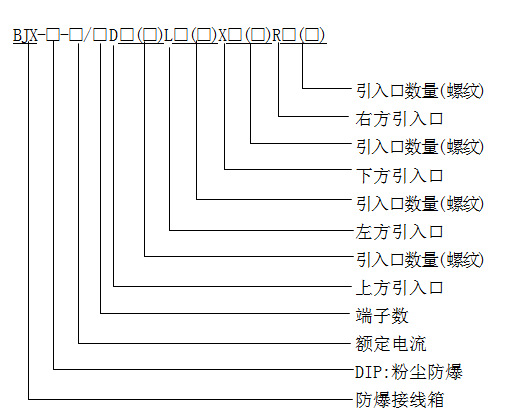

3型號的組成及其代表意義

4主要參數及技術性能

4.1防爆標志:

ExdⅡBT6 Gb、ExdⅡCT6 Gb、ExeⅡT6 Gb、

DIP A20 TA，T6

4.2額定電壓:AC380V/50Hz

4.3額定電流:20A

4.4防護等級:IP65

4.5防腐等級:WF1/WF2

4.6引入口規格及允許使用電纜外徑見下表：

5結構特點

5.1殼體采用鋁合金壓鑄成型，表面高壓靜電噴塑。

5.2殼體可根據用戶要求采用不銹鋼制作。

5.3接線端子采用專用接線端子，接線方便、牢固可靠。

5.4引入口方向可根據用戶要求確定，并可根據用戶要求配裝BDM系列電纜夾緊密封接頭。

5.5引入口G1″以下常規配置工程塑料壓緊螺母，G1″及以上配置鋁質專用夾緊裝置，用戶有特殊要求時請注明。

5.6接線箱引入口規格常規為英制管螺紋，也可根據用戶要求加工公制螺紋或NPT等螺紋。

6安裝、使用及維護

6.1安裝

6.1.1安裝工作必須由專業人員進行。

6.1.2安裝前應檢查接線箱銘牌上所列的基本數據是否符合實際的使用條件。

6.1.3檢查接線箱引入裝置內的壓緊密封圈、墊圈是否齊全完備。

6.1.4將接線箱與場所的接地系統連接起來，接地應牢固可靠。

6.1.5所有緊固件要求有防松措施，不會自行松動。

6.2使用

6.2.1使用過程中，嚴禁帶電開蓋。

6.3維護

6.3.1安裝或維修后，應注意保持引入裝置處的密封圈壓緊，以免影響產品的防爆性能或使產品內部進水導致故障。

6.3.2定期檢查引入裝置密封圈，若發現密封圈有老化現象應立即更換。

6.3.3隔爆型接線箱應定期檢查隔爆接合面，并及時為隔爆面補涂防銹油。
