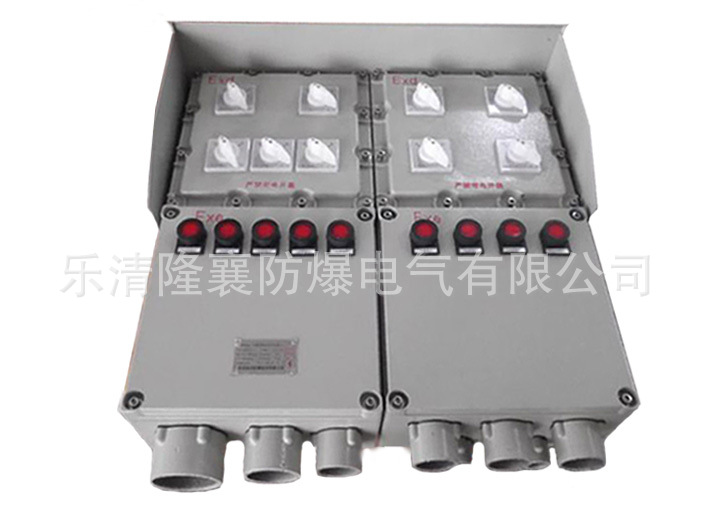

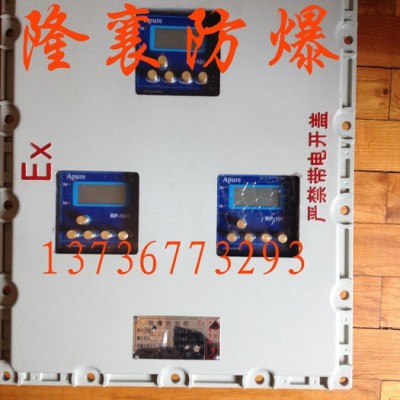

BXK系列防爆控制箱（防爆柜）

1主要用途與適用范圍

BXK系列防爆控制箱（防爆柜）（以下簡稱控制箱）是嚴格按**標準GB3836.1-2010**性環境 **部分：設備 通用要求》、GB3836.2-2010**性環境 第2部分：《由隔爆外殼“d”保護的設備》、或GB12476.1-2000《可燃性粉塵環境用電氣設備 **部分：用外殼和限制表面溫度保護和電氣設備 **節：電氣設備的技術要求》標準的要求。主要適用于**性氣體環境1區、2區或可燃性粉塵環境20區、21區、22區危險場所，ⅡA、ⅡB類T1～T6組**性氣體或蒸氣環境或T1-T6組**性粉塵環境，作為遠距離操作電磁或對信號、控制用，對電路進行通斷、轉換控制之用，也可在被控電機附近**地、間接對其進行起動、停止、反轉操作；裝有儀表的操作柱還可對電路運行或電路情況進行監測。

2正常工作條件和安裝條件

2.1海拔高度：不超過2000米；

2.2周圍環境溫度：-20℃～+40℃；

2.3大氣條件

2.3.1周圍空氣相對濕度不大于95%（25℃時）；

2.3.2可用于含有**性氣體及蒸氣的環境中（見適用范圍）；

2.3.3在無明顯破壞絕緣的氣體和蒸氣環境中；

2.3.4污染等級：3級；

2.4安裝類別：Ⅱ類；

2.5在無顯著搖動和沖擊振動的地方。

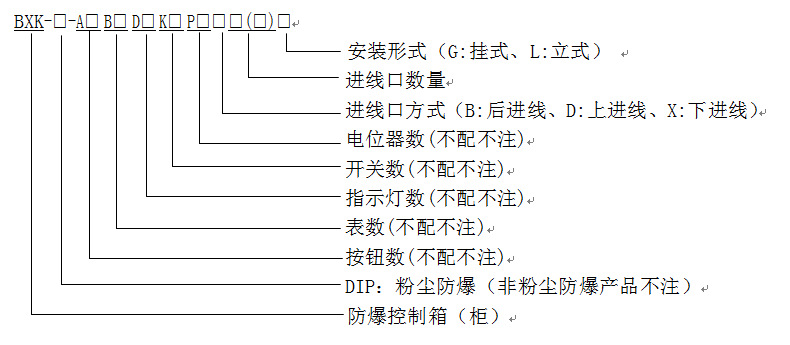

3型號的組成及其代表意義

4主要參數及技術性能

4.1防爆標志:ExdⅡBT6 Gb/ DIP A20 TA,T6

4.2額定電壓:AC380/220V/50Hz

4.3額定電流:10A

4.4防護等級:IP54/IP65

4.5防腐等級:F1/WF1/WF2

4.6進出線口規格:G1/2"~G4"

4.7電纜規格:φ6mm~φ82mm。

5結構特點

5.1控制箱外殼可采用鋁合金壓鑄成型或鋼板焊接，表面高壓靜電噴塑，結構輕巧，外形美觀；還可采用304不銹鋼焊接成型，具有良好的防腐性能。

5.2內部可裝按鈕、控制開關、儀表、繼電器或其他各種模塊，控制箱內裝元件可根據用戶要求進行排列，可實現多種功能。

5.3外露緊固件均用不銹鋼材質

5.4鋼管或電纜布線；

5.5可根據用戶要求特殊制造；

6安裝、使用及維護

6.1安裝

6.1.1安裝工作必須由專業人員進行。

6.1.2安裝前應檢查控制箱銘牌上所列的基本數據是否符合實際的使用條件。

6.1.3檢查控制箱上的各引入裝置內的壓緊密封圈、墊圈是否完整齊備。

6.1.4控制箱在出廠時已將內部連線接好，安裝時，只需將外部電源通過引入裝置接入接線腔。

6.1.5將防爆控制箱的外接地與場所的接地系統連接起來，接地應牢固可靠。

6.2使用

6.2.1使用過程中，嚴禁帶電開蓋。

6.3維護

6.3.1安裝或維修后，應注意保持引入裝置處的密封圈壓緊，以免控制箱內部進水導致故障或影響防爆性能。

6.3.2定期檢查引入裝置密封圈，若發現密封圈有老化現象應立即更換。
