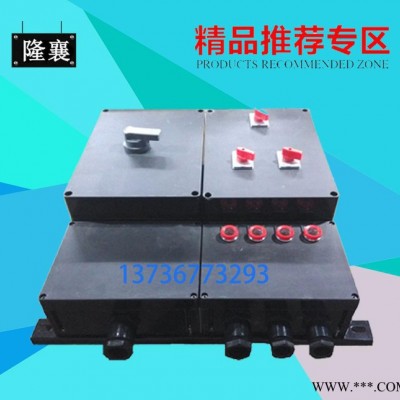

BXM(D)8050系列防爆防腐配電箱

1主要用途與適用范圍

BXM(D)8050系列防爆防腐配電箱（以下簡稱配電箱）完全符合GB3836.1-2010**性環境 第1部分：設備 通用要求》、GB3836.2-2010**性環境 第2部分：由隔爆外殼“d”保護的設備》、GB3836.3-2010**性環境 第3部分：由増安型“e”保護的設備》標準的要求。主要適用于1區、2區危險場所，ⅡA、ⅡB、II C類T1~T6組**性氣體或蒸氣環境，在交流50Hz、額定電壓至380/220V的電路中，作為照明及動力電路的通斷之用。

2正常工作條件和安裝條件

2.1安裝地點的海拔不超過2000m；

2.2周圍空氣溫度為-20℃～+40℃，且24h內的平均溫度值不超過+35℃；

2.3安裝地點的**高溫度為+40℃時，空氣相對濕度不超過50%；

2.4在較低的溫度下允許有較高的相對濕度；

2.5無顯著搖動和沖擊、振動的地方；

2.6在Ⅱ類含有**性氣體環境的場所；

2.7無破壞金屬和絕緣的腐蝕性氣體或蒸氣的地方；

2.8無滴水及其它液體侵入的地方；

2.9污染等級為3級；

2.10安裝類別：Ⅱ類。

3主要參數及技術性能

3.1防爆標志：ExdeⅡCT6 Gb

3.2額定電壓：AC 380V/220V

3.3主回路額定電流：20A～250A

3.4支路數：2、4、6、8、10

3.5支路額定電流：1A、3A、5A、10A、15A、20A、25A、32 A、40A、50A、60A

3.6防護等級：IP65

3.7防腐等級：WF2

3.8引入口規格：G1/2″～G21/2″

3.9適用電纜外徑：φ6mm～φ50mm

4型號的組成及其代表意義

 注：本產品分照明型和動力型兩種，常規照明型斷路器為2P，動力型為3P，如有特殊要求請注明。

5結構特點

5.1外殼為增安型結構，采用高強度阻燃工程塑料壓制而成，具有抗靜電、耐沖擊、熱穩定性好、耐腐蝕等優良性能；

5.2內裝隔爆型斷路器，結構緊湊，可靠性高，體積小，通斷能力強，壽命長；

5.3采用曲路密封結構設計，具有良好的防水防塵性能；

5.4外露緊固件均用不銹鋼,采用防掉式設計，便于用戶安裝，維護；

5.5內裝防爆型斷路器，通過操作殼蓋上的手柄而實現分合；

5.6過載、短路，同時也可以在正常情況下不頻繁的通斷電器裝置和照明電路；

5.7分配電能和保護線路及電源設備免受過載、短路等故障的損壞，同時也能作為電動機的不頻繁起動及、短路保護；

5.8可根據用戶要求生產帶漏電保護功能產品；

5.9鋼管或電纜布線。

6安全須知

裝配、安裝、運行及使用、維護、大修和修理工作必須由專業人員進行。

6.1裝配

6.1.1裝配應完全按照產品作業指導書或產品圖樣進行。

6.2安裝

6.2.1安裝工作必須由專業人員進行；

6.2.2配電箱在安裝前，應檢查銘牌上所列技術數據及使用說明書中的基本參數是否與實際使用情況相符，并檢查元件是否損壞、各部位是否完好、正常；

6.2.3安裝時先將進線電纜通過引入裝置接到接線腔的接線端子上，并壓緊密封圈，使電纜密封好，接好接地線，緊固好螺釘。

6.3投入運行及使用

6.3.1上述各項檢查無誤后，即可通電運行。

6.3.2使用過程中，嚴禁帶電開蓋。

6.4維護、大修和修理

6.4.1配電箱不得隨意拆卸,維護時,須斷開前級電源后才可開蓋檢修；

6.4.2在維修過程中不得損壞隔爆面，維修后涂204-1防銹油，

合好蓋，緊固后即可使用；

6.4.3配電箱應定期檢查，發現零件損壞應及時更換。
