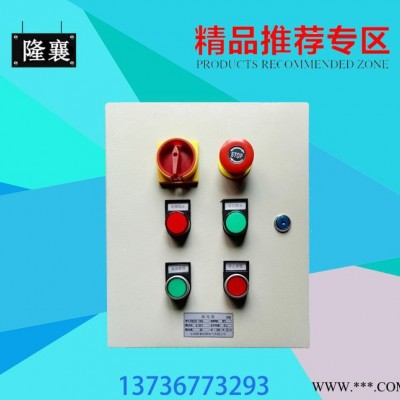

FXM(D)防水防塵防腐照明（動力）配電箱

1主要用途與適用范圍

FXM(D)系列防水防塵防腐照明（動力）配電箱（簡稱配電箱）,適用于酸、堿、鹽、氨、氯離子腐蝕，多塵、多水、潮濕等環境，在交流50Hz、額定電壓至220V/380的電路中，作為照明及動力電路的通斷之用。

2正常工作條件和安裝條件

2.1安裝地點的海拔不超過2000m；

2.2周圍空氣溫度為-20℃～+40℃，且24h內的平均溫度值不超過+35℃；

2.3安裝地點的**高溫度為+40℃時，空氣相對濕度不超過50%；

2.4在較低的溫度下允許有較高的相對濕度；

2.5無顯著搖動和沖擊、振動的地方；

2.6無破壞金屬和絕緣的腐蝕性氣體或蒸氣的地方；

2.7無滴水及其它液體侵入的地方；

2.8污染等級為3級；

1主要用途與適用范圍

3.1額定電壓：AC 220V/ 380V

3.2主回路額定電流：≤630A

3.3支路數：不限

3.4支路額定電流：≤100A

3.5防護等級：IP65

3.6防腐等級：WF1、WF2

3.7進出線螺紋規格：G1/2”～ G4”

3.8適用電纜大?。害?～φ80mm

3.9進線口方向：下進下出、下進上出、上進上出、上進下出

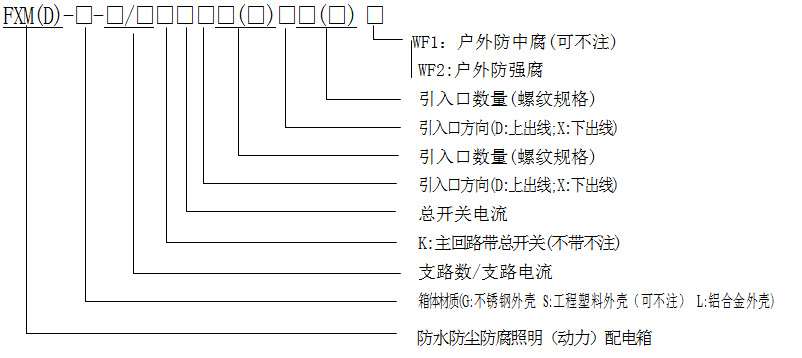

4型號的組成及其代表意義

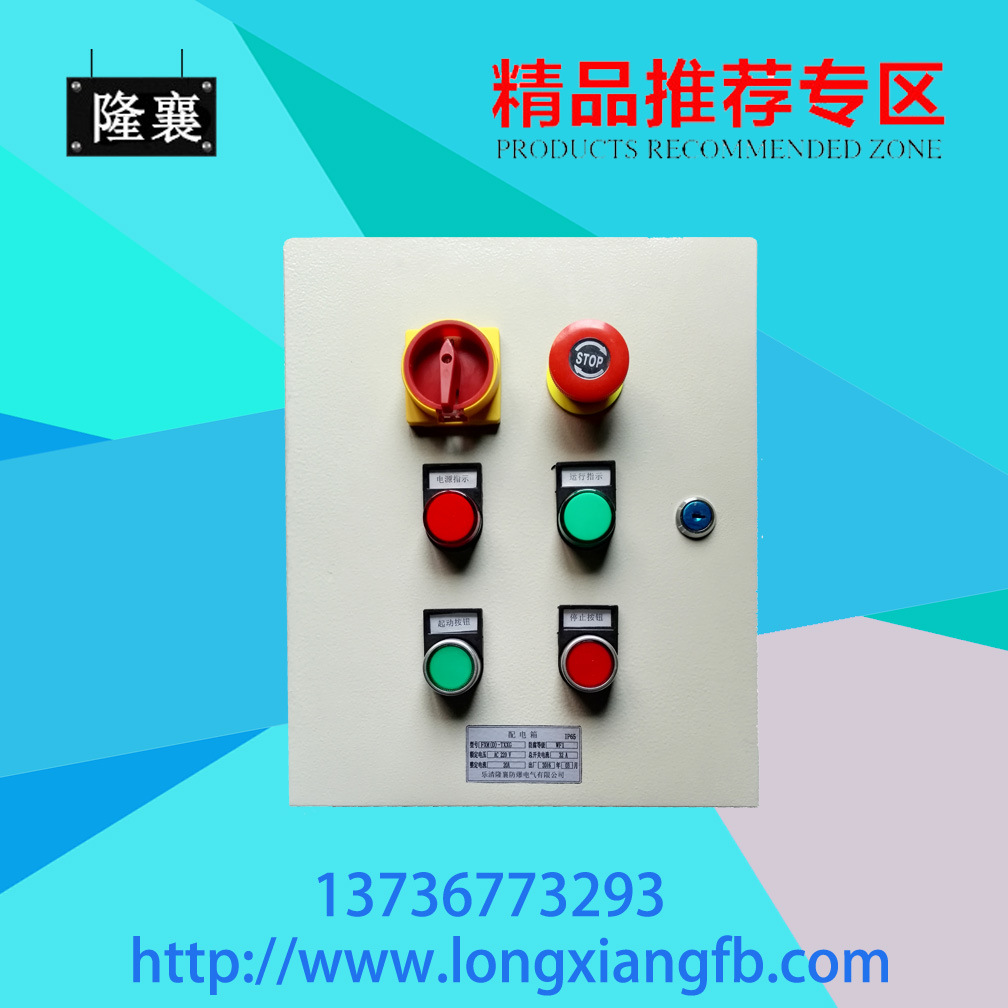

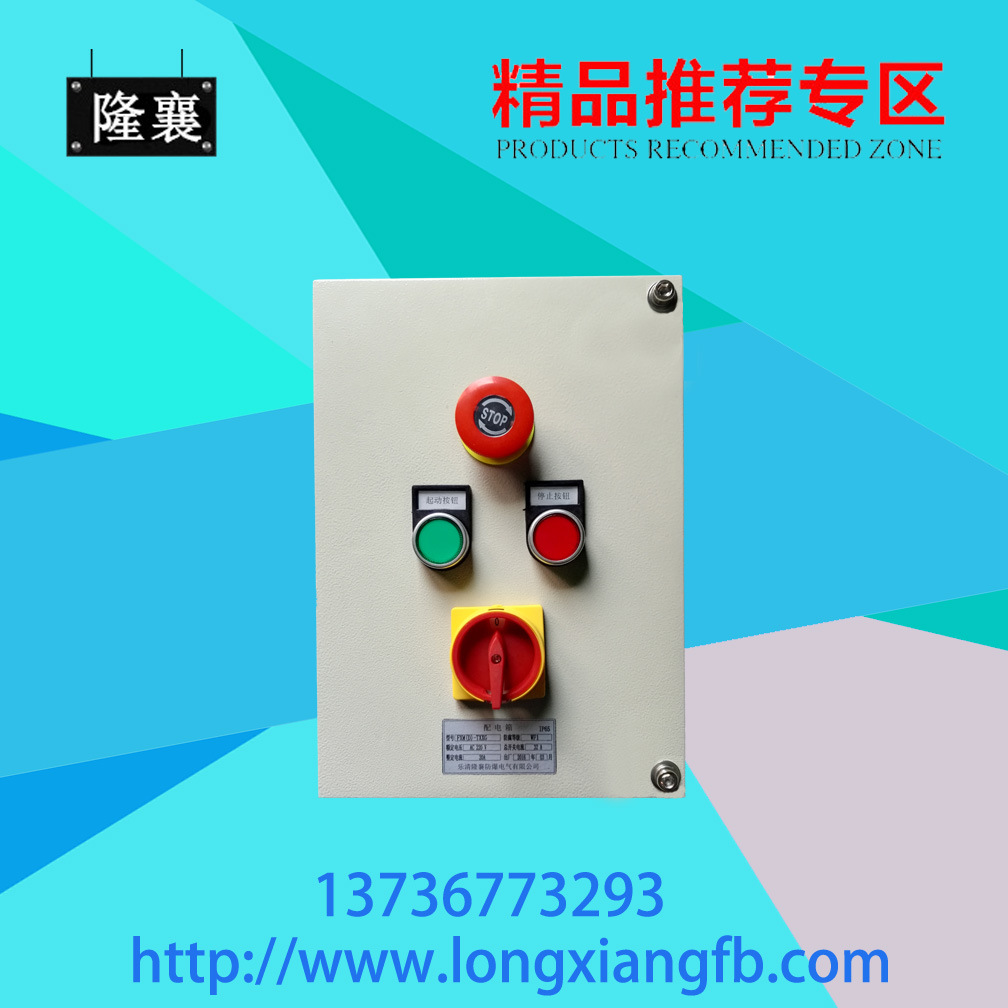

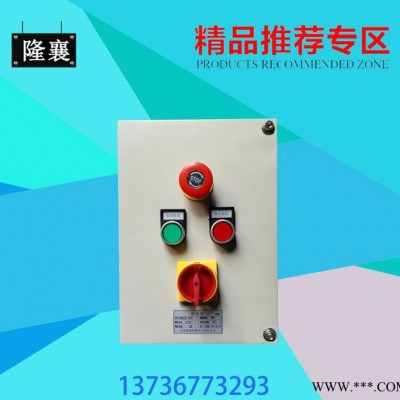

5結構特點

5.1工程塑料外殼采用玻璃纖維增強不飽合聚酯樹酯壓制而成，具有抗靜電、耐沖擊、耐腐蝕及熱穩定性好等優良性能；

5.2不銹鋼外殼采用不銹鋼板焊接成型，表面拋光處理，美觀大方；

5.3鋁殼體采用鋁合金壓鑄成型，表面粉末靜電噴塑；

5.4 L系列產品防腐等級為WF1，G、S兩系列產品更抗強酸、強堿、鹽，防腐等級為WF2；

5.5 L、S兩系列產品為迷宮式密封結構，G系列產品為曲路式密封結構，這兩種密封結構都具有良好的防水防塵性能，防護等級均為IP65；

5.6所有外露緊固件均采用不銹鋼，密封件采用耐油、耐酸、

耐堿、抗老化橡膠；

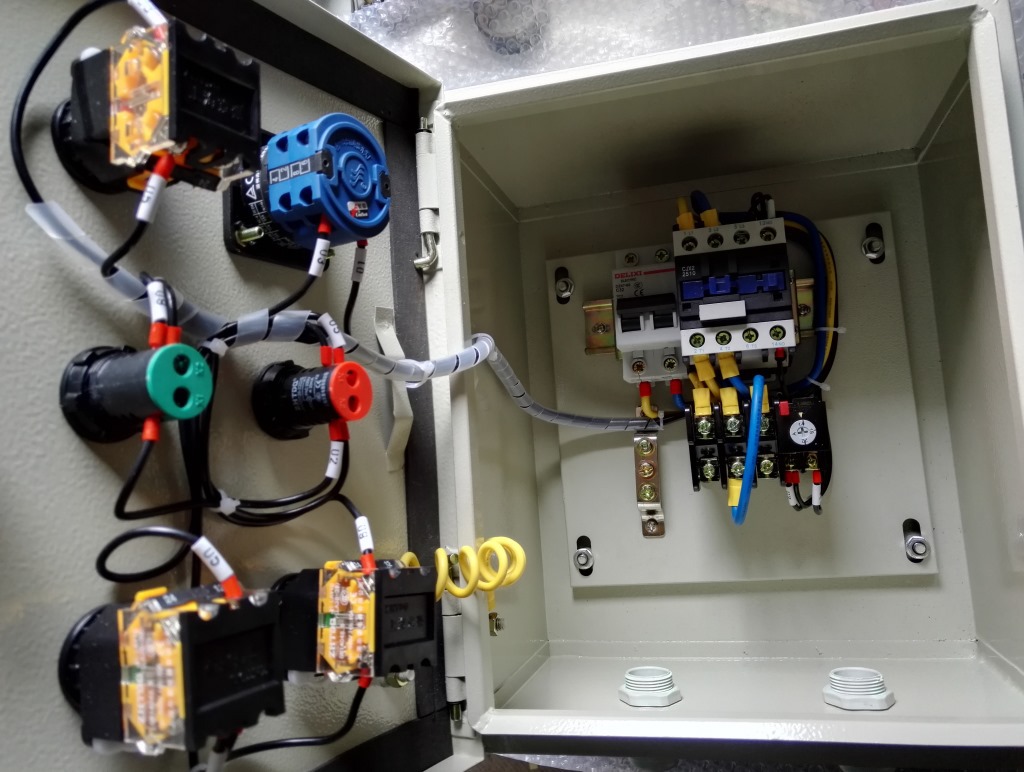

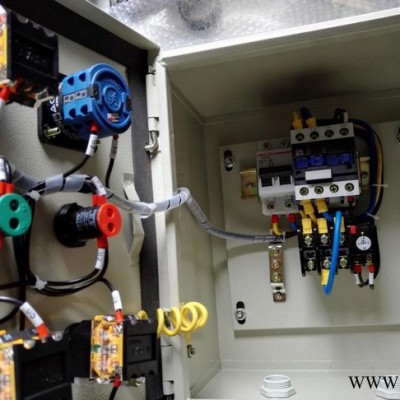

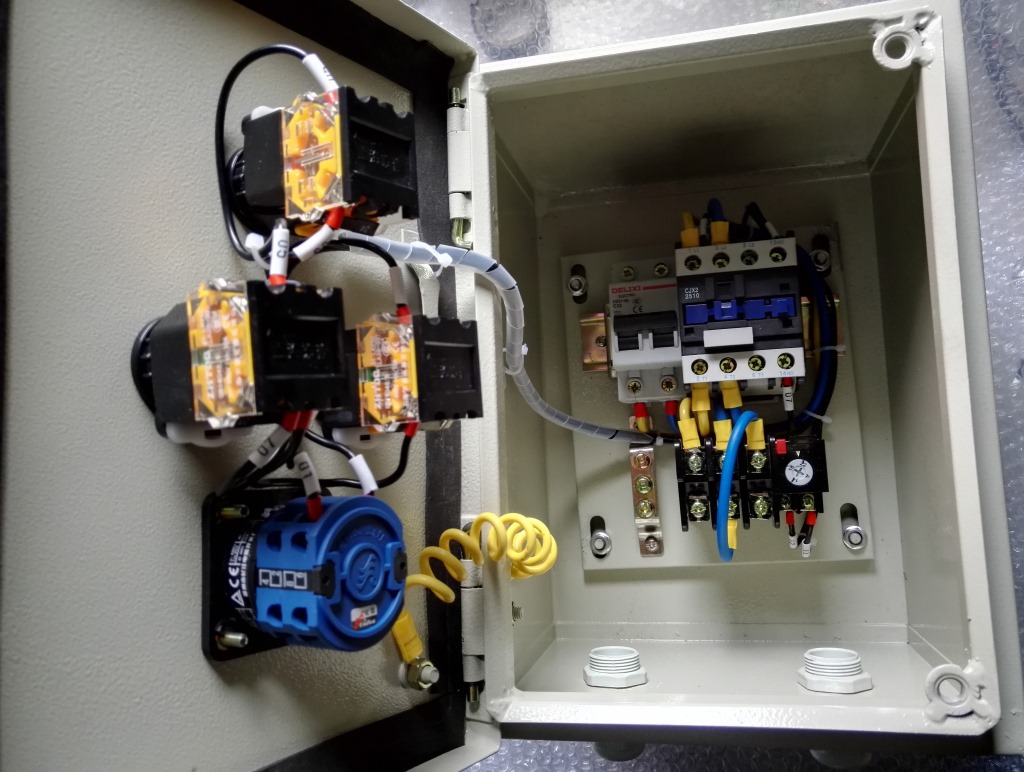

5.7內裝有高分斷小型斷路器或塑殼式斷路器，操作時只需打開殼蓋上的透明防水窗即可實現分合；

5.8具有過載、短路保護功能，可根據用戶要求生產帶漏電保護功能產品；

5.9既可作照明電路或動力電路的配電或通斷之用，還可照明、動力配電或通斷混用；

5.10本產品一般情況下采用電纜布線，如需鋼管布線，請另外注明。也可根據用戶要求特殊制造。

6安全須知

裝配、安裝、運行及使用、維護、大修和修理工作必須由專業人員進行。

6.1裝配

6.1.1裝配應完全按照產品作業指導書或產品圖樣進行。

6.2安裝

6.2.1安裝工作必須由專業人員進行；

6.2.2配電箱在安裝前，應檢查銘牌上所列技術數據及使用說明書中的基本參數是否與實際使用情況相符，并檢查元件是否損壞、各部位是否完好、正常；

6.2.3安裝時先將進線電纜通過引入裝置接到接線腔的接線端子上，并壓緊密封圈，使電纜密封好，接好接地線，緊固好螺釘。

6.3投入運行及使用

6.3.1上述各項檢查無誤后，即可通電運行。

6.3.2使用過程中，嚴禁帶電開蓋。

6.4維護、大修和修理

6.4.1配電箱不得隨意拆卸,維護時,須斷開前級電源后才可開蓋檢修；

6.4.2在維修過程中不得損壞密封件，合好蓋，緊固后即可使用；

6.4.3配電箱應定期檢查，發現零件損壞應及時更換。
