| 防腐等級 | WF1 |
|---|---|
| 防爆標志 | ExdeIIBT4 Gb |
| 產品認證 | 防爆 |
| 額定電流 | 60（A） |
| 規格 | 200x200x130 |
| 外殼材質 | 鋁合金 |

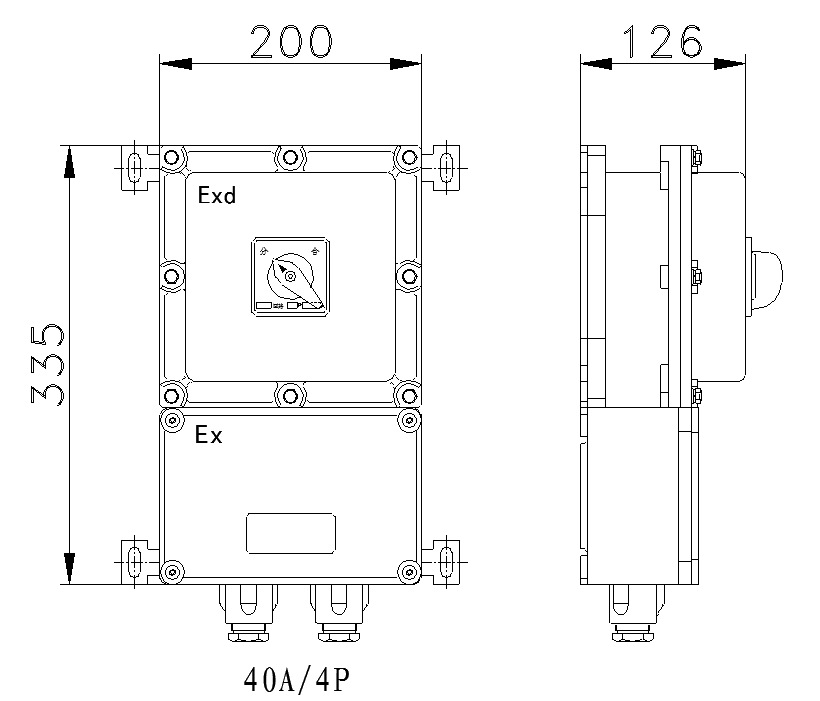

| 外形尺寸 | 200x335x130（mm） |
| 殼體防護等級 | IP65 |
| 品牌 | 隆襄防爆 |
| 型號 | BDZ52-63/4XXG |
| 加工定制 | 是 |
| 短路關合電流 | 6（KA） |
| 物料編號 | 2016051010204 |
樂清隆襄防爆電氣有限公司
//www.longxiangfb.com

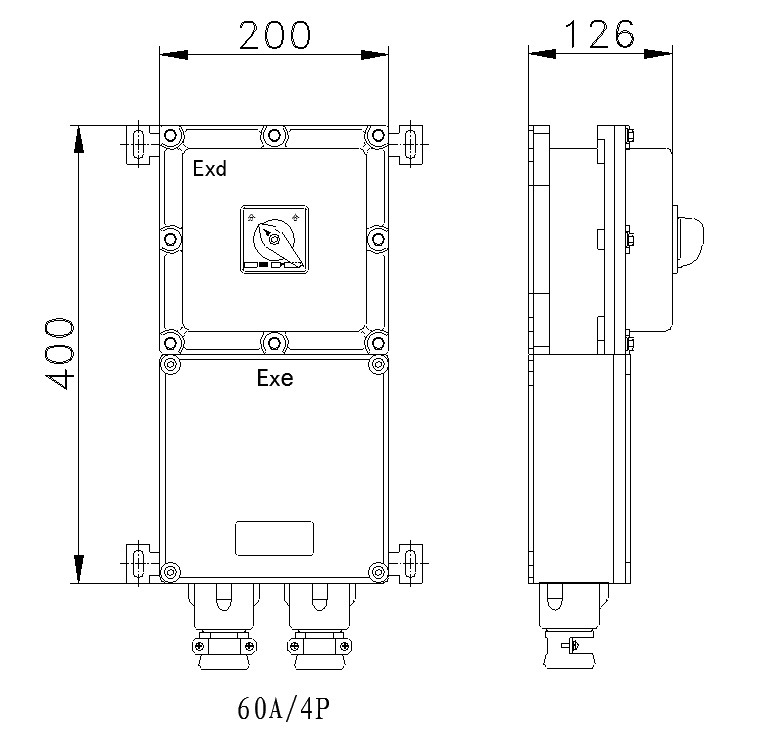

![HFIF})LIKR[{I454CV]RYK0](http://www.qhdyj.net/file/upload/202112/18/073932921.jpg)

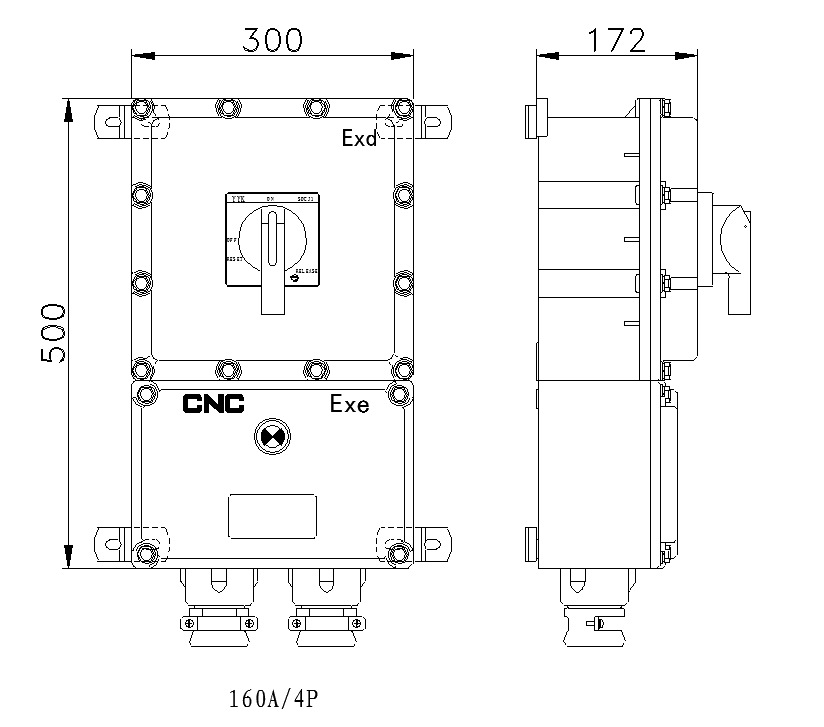

![Z8SZ5~MAXN_3@6_G]EC6H@G](http://www.qhdyj.net/file/upload/202112/18/073932821.jpg)

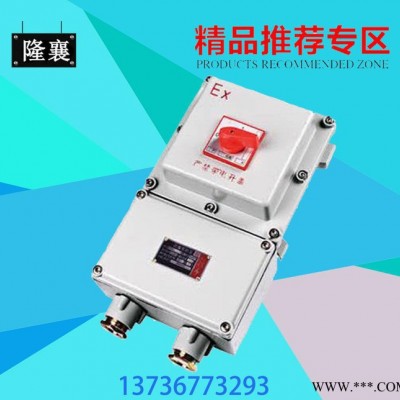

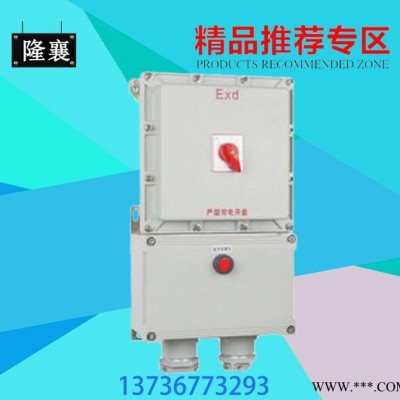

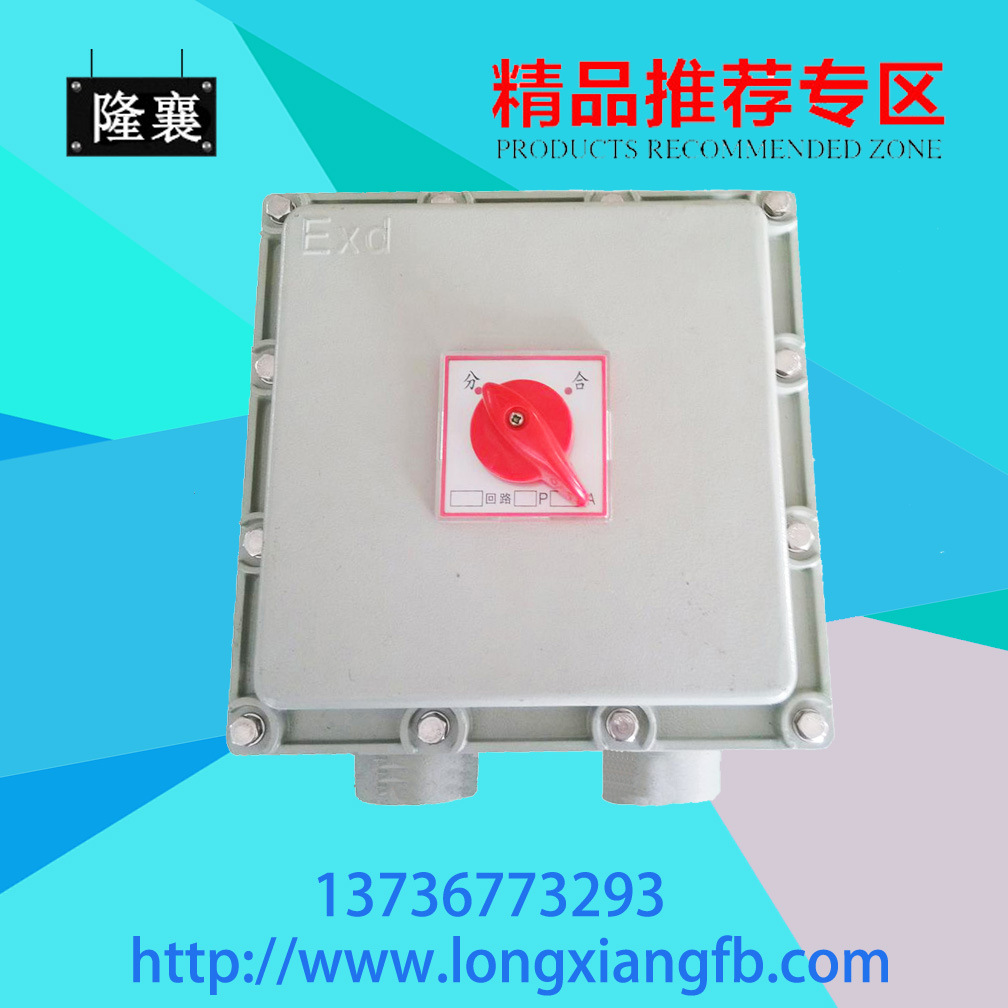

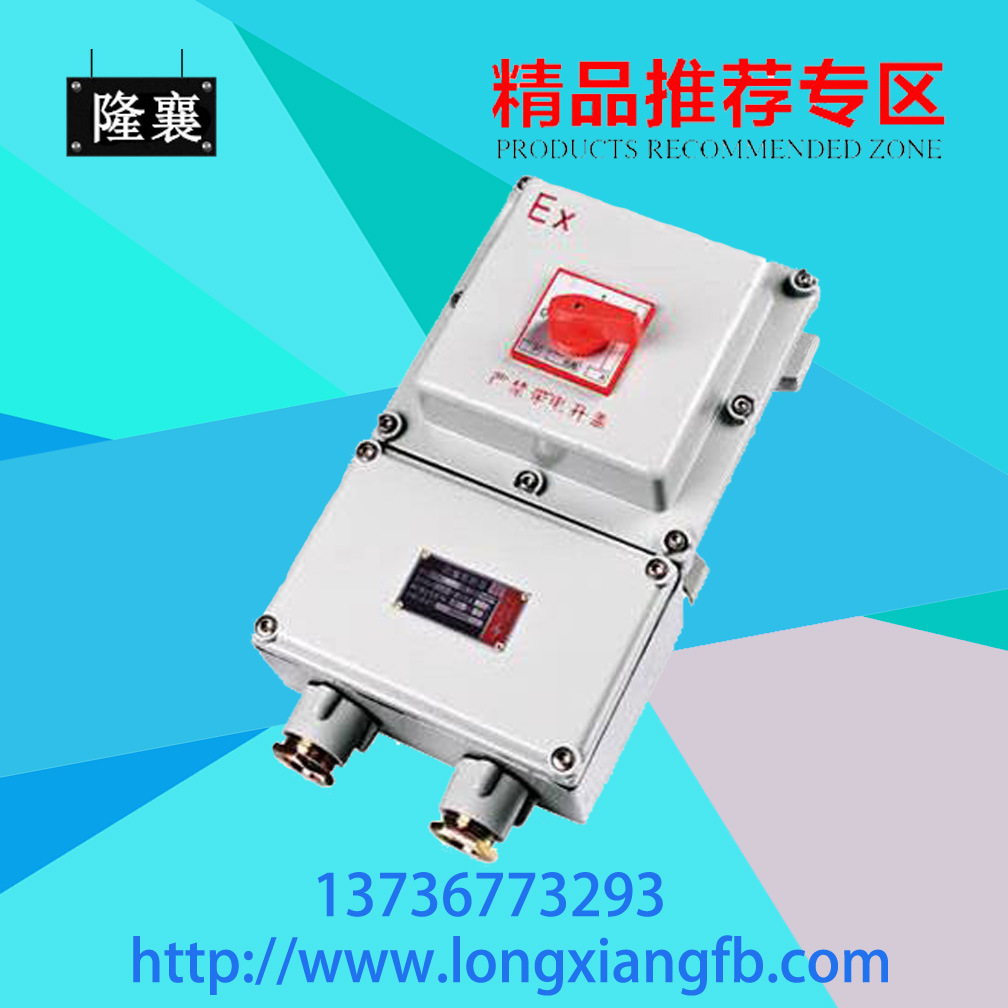

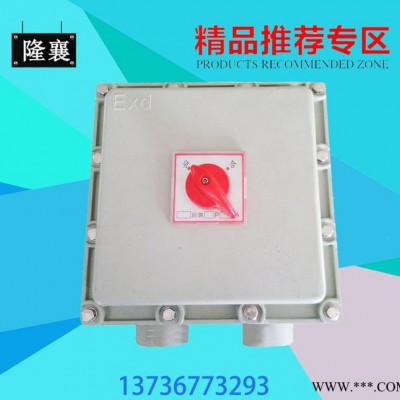

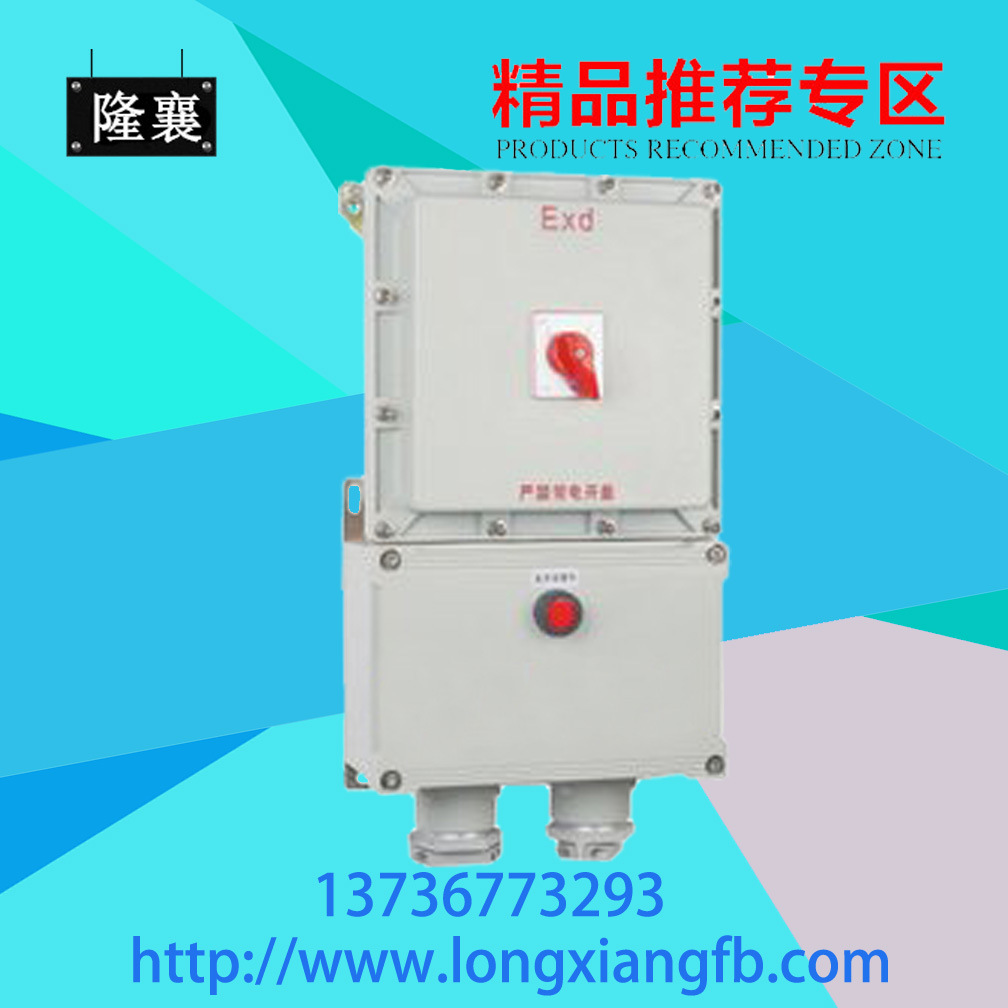

BDZ52系列防爆斷路器
1主要用途與適用范圍
BDZ52系列防爆斷路器（以下簡稱斷路器）完全符合GB3836.1-2010《爆炸性環境 第1部分：設備 通用要求》、GB3836.2-2010《爆炸性環境 第2部分：由隔爆外殼“d”保護的設備》、GB3836.3-2010《爆炸性環境 第3部分：由増安型“e”保護的設備》或GB12476.1-2000《可燃性粉塵環境用電氣設備 第1部分：用外殼和限制表面溫度保護和電氣設備 第1節：電氣設備的技術要求》標準的要求。主要適用于爆炸性氣體環境1區、2區或可燃性粉塵環境20區、21區、22區危險場所，ⅡA、ⅡB、ⅡC類T1～T4組爆炸性氣體或蒸氣環境或T1-T6組爆炸性粉塵環境，在交流50Hz，額定電壓至220/380V的電路中，作為過載、短路保護之用，同時也可以在正常情況下不頻繁地通斷電器裝置和照明線路。
2正常工作條件和安裝條件
2.1海拔高度：不超過2000米；
2.2周圍環境溫度：-20℃～+40℃；
2.3大氣條件
2.3.1周圍空氣相對濕度不大于95%（25℃時）；
2.3.2可用于含有爆炸性氣體及蒸氣的環境中（見適用范圍）；
2.3.3在無明顯破壞絕緣的氣體和蒸氣環境中；
2.3.4污染等級：3級；
2.4安裝類別：Ⅱ類；
2.5在無顯著搖動和沖擊振動的地方。
3主要參數及技術性能
3.1斷路器的主要參數及技術性能指標見下表
型號 | 殼架等級(A) | 額定電流(A) | 防爆標志 | 引入口規格 | 適用電纜外徑 |
BDZ52-□ | 60 | 1、2、4、6、10、16 | ExdeⅡBT4 Gb DIP A20 TA,T6 ExdeⅡCT4 Gb | G3/4 | φ9~φ14 |
BDZ52-□ | 20、25 | G1″ | Φ11~φ18 | ||
BDZ52-□ | 32、40 | G11/4″ | Φ14~φ25 | ||
BDZ52-□ | 50、60 | G11/2″ | Φ17~φ28 | ||
BDZ52-□ | 100 | 80、100 | G11/2″ | Φ17~φ28 | |
BDZ52-□ | 225 | 125、160 | ExdeⅡBT4 Gb DIP A20 TA,T6 ExdeⅡCT4 Gb | G2″ | Φ25~φ38 |
BDZ52-□ | 180、200、225 | G2″ | Φ25~φ38 | ||
BDZ52-□ | 400 | 250、315、350 | G21/2 | Φ32~φ45 | |
BDZ52-□ | 400 | G3″ | Φ35~φ55 | ||
BDZ52-□ | 630 | 500、630 | ExdeⅡBT4 Gb DIP A20 TA,T4 | G4″ | Φ52~φ82 |
3.2防護等級:IP54/IP65
3.3防腐等級:F1/WF1/WF2(防強腐產品)

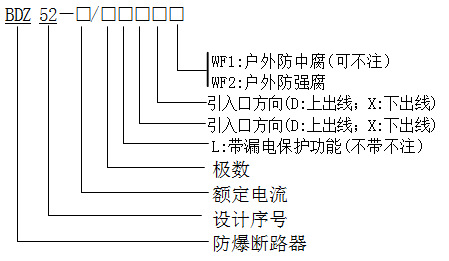

4型號的組成及其代表意義
![E~`QF]GG[NQK0]X2DB3D%RK](http://www.qhdyj.net/file/upload/202112/18/073932281.jpg)
5結構特點
5.1外殼采用鋁合金高壓鑄造成型,表面經拋丸后高壓靜電噴塑。
5.2本系列產品為復合型結構，主腔采用隔爆型結構，接線腔采用增安型結構。
5.3內裝高分斷小型斷路器或塑殼斷路器；通過操作殼蓋上的手柄而實現分合。
5.4過載、短路、欠壓保護，同時也可以在正常情況下不頻繁的通斷電器裝置和照明電路。
5.5分配電能和保護線路及電源設備免受過載、短路、欠電壓等故障的損壞，同時也能作為電動機的不頻繁起動及短路、欠電壓保護。
5.6可根據用戶要求生產帶漏電保護功能產品。
5.7可根據用戶要求選擇內部電器元件的品牌。
5.8可生產防強腐產品，防強腐產品外殼采用玻璃纖維增強不飽和聚酯樹脂壓制而成，具有耐腐蝕，耐沖擊及熱穩定性好等優良性能。
5.9電纜或鋼管布線。
6安裝、使用及維護
6.1安裝
6.1.1安裝工作必須由專業人員進行。
6.1.2安裝前應檢查斷路器銘牌上所列的基本數據是否符合實際的使用條件。
6.1.3檢查斷路器上各引入裝置內的壓緊密封圈、墊圈是否完整齊備。
6.1.4斷路器在出廠時內部連線已接好，安裝時，只需把電源線通過引入裝置正確的連接到接線端子上即可。應保證引入裝置的密封圈能將電纜完全夾緊密封。
6.1.5將斷路器的外接地與場所的接地系統連接起來，接地應牢固可靠。
6.2使用
6.2.1使用過程中，嚴禁帶電開蓋。
6.3維護
6.3.1安裝或維護后，應注意保持引入裝置處的密封圈壓緊，以免斷路器內部進水導致故障或影響防爆性能。
6.3.2定期檢查引入裝置密封圈及接線腔蓋的防塵防水密封圈，若發現密封圈有老化現象應立即更換。
