1主要用途與適用范圍

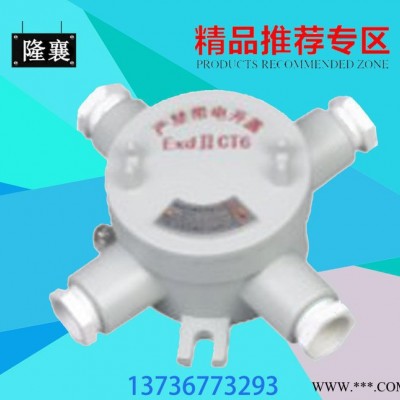

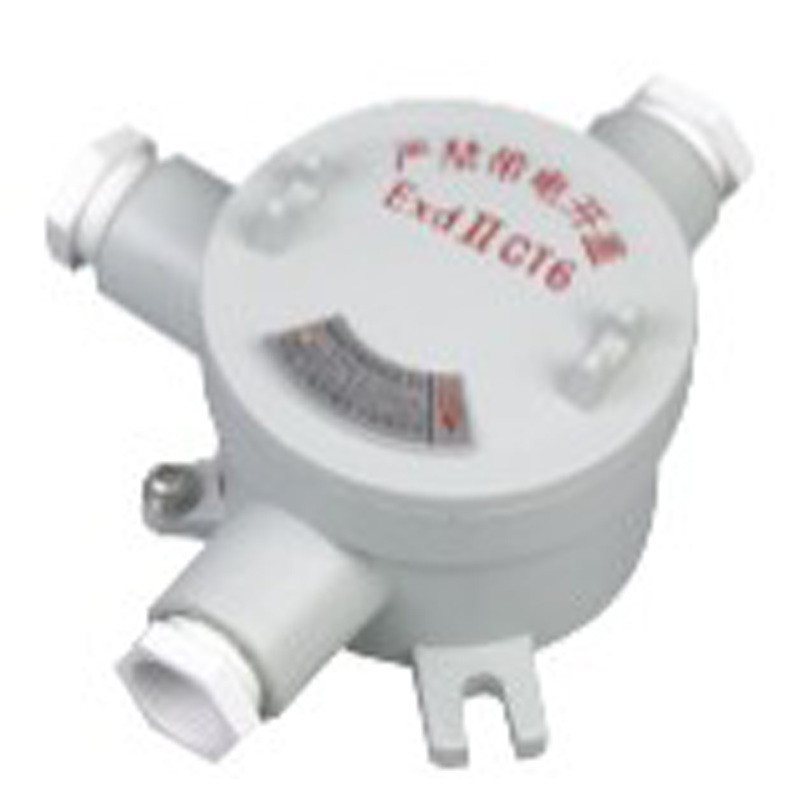

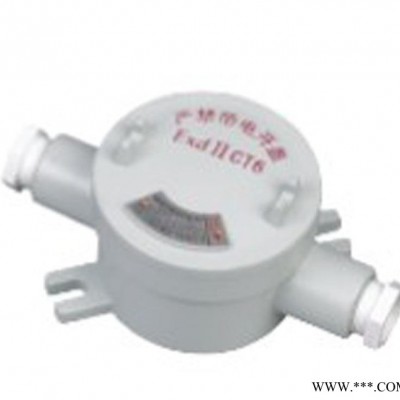

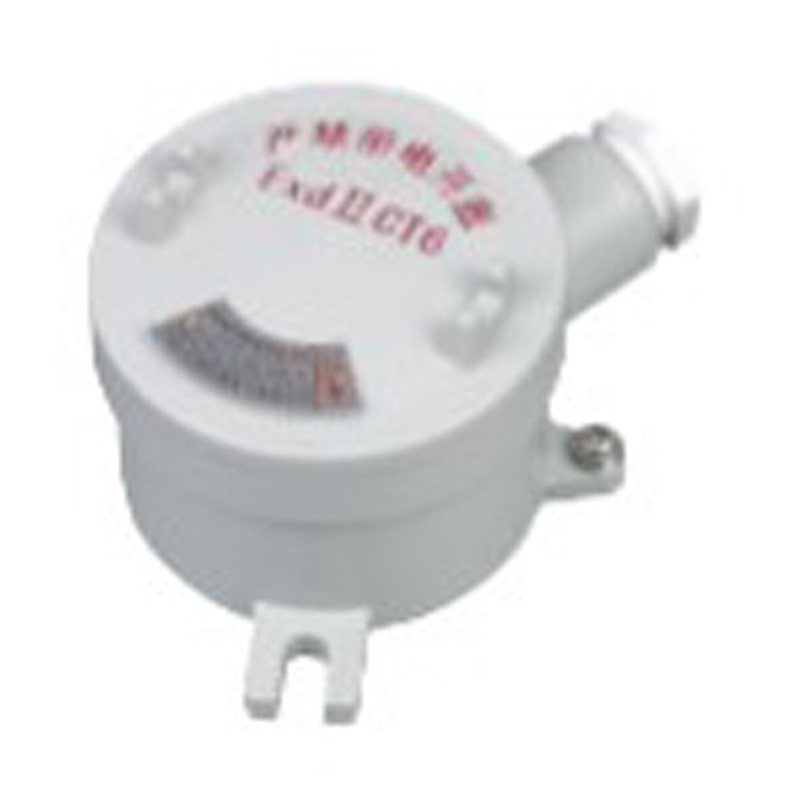

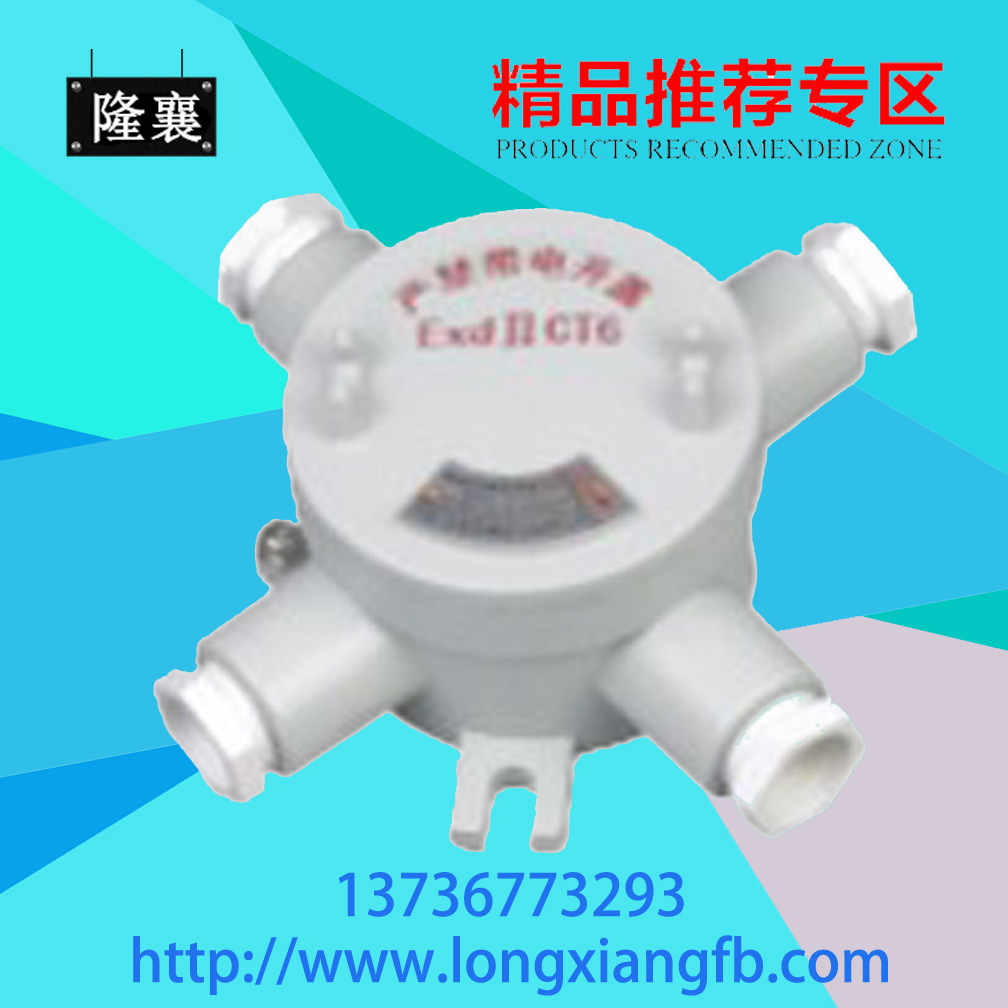

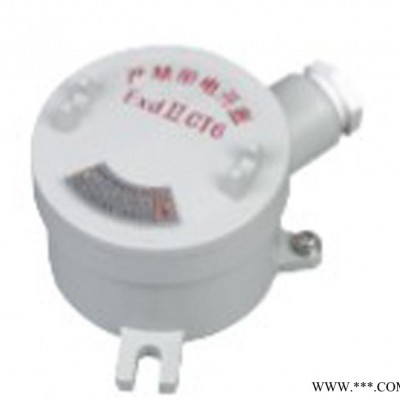

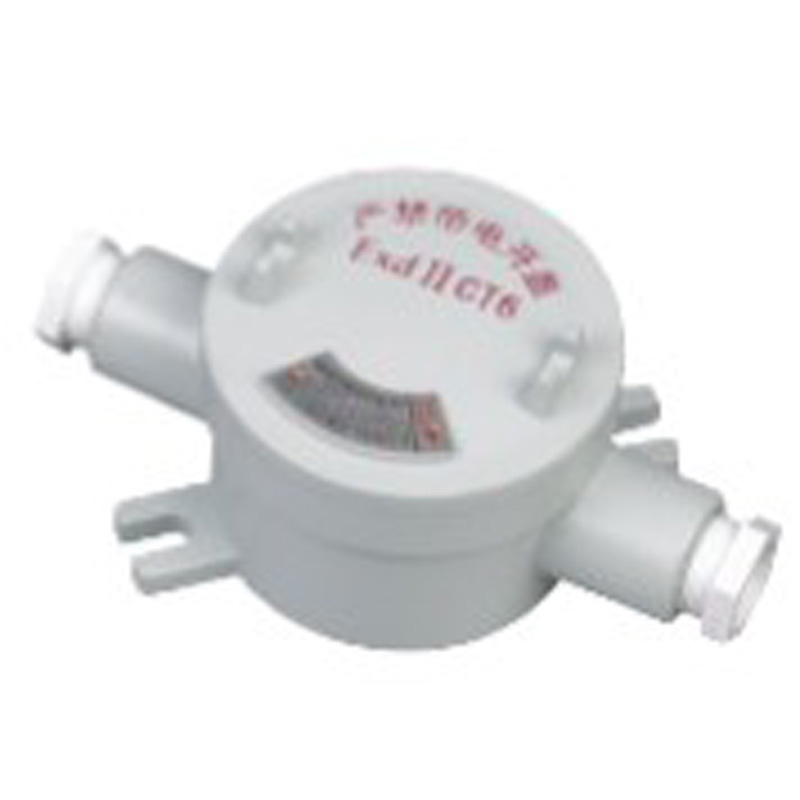

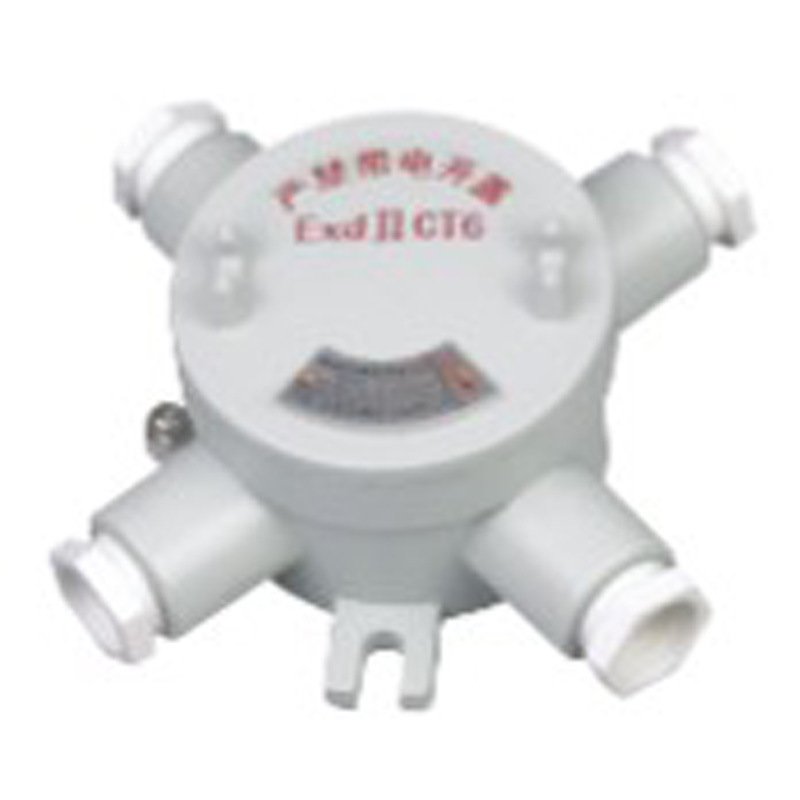

AH系列防爆接線盒（以下簡稱接線盒）完全符合GB3836.1-2010**性環境 **部分：設備 通用要求》、GB3836.2-2010**性環境 第2部分：由隔爆外殼“d”保護的設備》、GB12476.1-2000《可燃性粉塵環境用電氣設備 **部分：用外殼和限制表面溫度保護和電氣設備 **節：電氣設備的技術要求》標準的要求。主要適用于**性氣體環境1區、2區或可燃性粉塵環境20區、21區、22區危險場所，ⅡA、ⅡB、ⅡC類為T1～T6組**性氣體或蒸氣環境，在交流50Hz、額定電壓至380V、額定電流20A的電路中，作為分接線或過渡線纜之用。

注：本產品不適用于煤礦**及腐蝕性較強的場所。

2正常工作條件和安裝條件

2.1安裝地點的海拔不超過2000m；

2.2周圍空氣溫度為-20℃～+40℃，且24h內的平均溫度值不超過+35℃；

2.3安裝地點的**高溫度為+40℃時，空氣相對濕度不超過50%；

2.4在較低的溫度下允許有較高的相對濕度；

2.5在無顯著搖動和沖擊、振動的地方；

2.6在無破壞金屬和絕緣的腐蝕性氣體或蒸氣的地方；

2.7在無滴水及其它液體侵入的地方；

2.8污染等級為3級；

2.9安裝類別：Ⅱ類。

3主要參數及技術性能

3.1額定電壓：AC 380V

3.2防爆標志：ExdⅡBT6、ExdⅡCT6、DIP A20 TA,T6

3.3防護等級：IP54/IP65

3.4額定電流：20A

3.5防腐等級：F1/WF1

3.6進線口規格：G1/2"～G2"

3.7適用電纜外徑：φ6mm～φ38mm

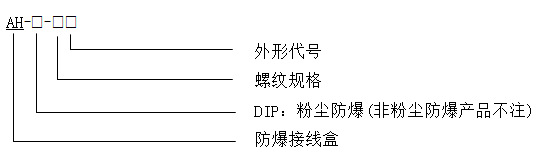

4型號的組成及其代表意義

注：

1、引入口螺紋型式為管螺紋，也可根據用戶要求定制；

2、常規供貨時，吊蓋引入口與殼體引入口螺紋規格一致，如有特殊要求訂貨時請注明；

3、訂貨時，請在型號后明確注明所需產品的防爆型式。

訂貨舉例：G1”,二平，IIB，則訂貨型號為AH-G1”二平（IIB）

5結構特點

5.1殼體采用鋁合金壓鑄成型，表面經高壓靜電粉末噴塑處理；

5.2引入口具有多種方式及規格，滿足現場各種布線需要；

5.3防扭轉專用接線端子，安全可靠，接線方便；

5.4引入口螺紋型式常規為管螺紋，也可根據要求加工成公制螺紋或NPT螺紋；

5.5鋼管、電纜布線。

6安全須知

裝配、安裝、運行及使用、維護、大修和修理工作必須由專業人員進行。

6.1裝配

6.1.1裝配應完全按照產品作業指導書或產品圖樣進行。

6.2安裝

6.2.1接線盒在安裝前，應檢查銘牌上所列技術數據及使用說明書中的基本參數是否與實際使用情況相符，并檢查元件是否損壞、各部位是否完好、正常；

6.2.2安裝時先將進線電纜通過引入裝置接到接線端子上，并壓緊密封圈，使電纜密封好，接好接地線，緊固好螺釘。

6.3投入運行及使用

6.3.1上述各項檢查無誤后，即可通電運行。

6.3.2使用過程中，嚴禁帶電開蓋。

6.4維護、大修和修理

6.4.1接線盒不得隨意拆卸,維護時,須斷開前級電源后才可開蓋檢修；

6.4.2在維修過程中不得損壞密封件，合好蓋，緊固后方可使用；

6.4.3接線盒應定期檢查，發現零件損壞應及時更換。
