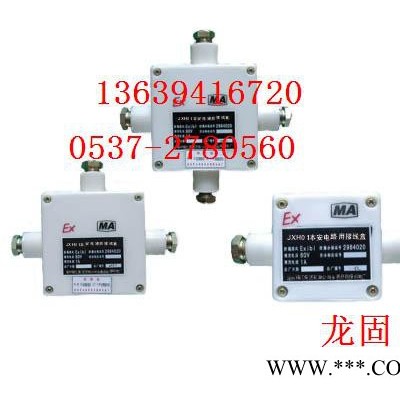

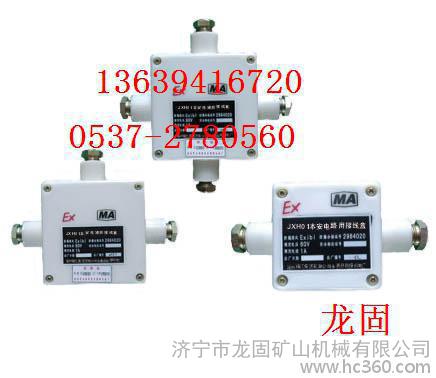

JHH-2型礦用本安電路用接線盒

JHH-2型礦用本安電路用接線盒價格

JHH-2型礦用本安電路用接線盒廠家

JHH-2型礦用本安電路用接線盒直銷

本安型通訊接線盒 通訊電纜接線盒 光纖接線盒 電話接線盒 防爆接線盒礦用本安型通訊接線盒
JH代表接線盒
H代表本質安全型
一、產品特點
JHH(原型號KLH12)礦用本安電路用接線盒主要用于含有瓦斯或者煤塵**危險的煤礦井下，是煤礦井下的本安接線裝置，用于煤礦監控系統的本安線路兩芯及四芯電纜的兩通至四通的接線、分線用. 其材質是工程塑料（ABS）中填加阻燃、防靜電劑，表面絕緣。
  接線盒參數
產品型號 額定電流ADC  額定電壓VDC 電纜通數T  電纜**大外徑φmm  外形尺寸mm
JHH-2T   ≤1      ≤60    2     φ7—φ15    81*81*41
JHH-3T   ≤1      ≤60    3     φ7—φ15   111*111*41
JHH-4T   ≤1      ≤60    4     φ7—φ15   111*111*41

電阻不大于1×106Ω，
防爆型式：Exib I
4通以上需定做。
二、結構特性：
1、盒體系高強度灰口鑄造鐵制造而成。
2、所有進線裝置均密封良好，接線牢靠、電線電纜不易撥脫。
3、接線盒可落地放置，也可掛放，固定在巷道內，使用時，用配套的專用工具擰開螺釘，即可取下罩蓋，在連接軸周圍裝有接線裝置，電纜可通過喇叭口引入，接線端子采用接線排，整個結構設計合理，強度高，密封性能好，裝、接方便，適用于井下惡劣環境中工作。
三、使用說明
1、根據使用電纜的對數，直徑選擇相應的接線盒。
2、接線盒可落地放置，也可掛放，固定在巷道內。
3、安裝時先擰開壓緊螺母，即可取下罩殼。
4、接線時先擰開引入裝置的壓緊螺母或壓緊夾板，取下墊圈、密封圈，并套在相應電纜外徑的適當位置，將電纜穿入引線裝置內。
5、剝開電纜，并根據連接位置把電纜接入芯線分扎成小把。
6、根據要求連接關系，將電纜分別接入接線端子。
7、連接完畢后，擰緊壓緊螺母和壓緊夾板。
8、蓋上罩殼，注意墊好密封圈旋緊螺母。
警告：應在斷電的情況下進行聯接器的接線操作。
接線完成后應注意蓋與座以及喇叭口的密封。
購買注意

1.提供接線端子數量

2.提供電纜直徑

3.提供接線盒進出線通數

產品制造商：濟寧市龍固礦山機械有限公司

產品價格：HOW  MUCH

產品單價；面議

聯系人：田志澤

手機：13639416720

品牌：巨龍
