| 材質 | 合金鋼 |
|---|---|
| 產地 | 河北 |
| 類別 | 多款供選 |
| 生產工藝 | 鍛造 |
| 形狀 | 圓嘴 |
| 品牌 | 50噸 |
| 型號 | 吊環 |
| 加工定制 | 是 |
產品詳情
技術參數
技術參數 吊環是石油鉆采、地質勘探等部門用于懸掛吊卡的專用工具。
設計安全系數n=2.25～3。
額定載荷：75～750USton。
單臂吊環兩頭為模鍛成形，中間桿自由鍛拔長。
鍛件經特殊熱處理。
產品**進行無損探傷檢測。
單臂吊環均經過1.5倍額定工作載荷的出廠載荷試驗。
單臂吊環上有額定載荷等標識。
單臂吊環表面涂成品漆。
適用于深井及超深井的鉆井作業。
此單臂吊環成對使用。
產品型號 D r1 R1 L1 L2 L3 r2 R2 L4 L5 L6 L 重量
DH75 53 21 53 20 106 150 29 80 70 140 203 1500 90
DH150 68 24 51 25 102 150 29 64 95 140 210 1800 165
DH250 78 31 70 30 140 200 35 102 135 203 250 2700 346
DH350 89 37 70 35 140 203 35 102 135 203 254 3300 462
DH500 115 48 83 50 170 250 48 121 160 242 300 3600 890
DH750 140 56 127 55 190 318 63 131 190 262 330 3660 1400
選材精良，結構堅固，適用范圍廣，采用先進的鍛造和熱處理技術，并經嚴格的強度試驗和無損檢測，具有優良的品質。

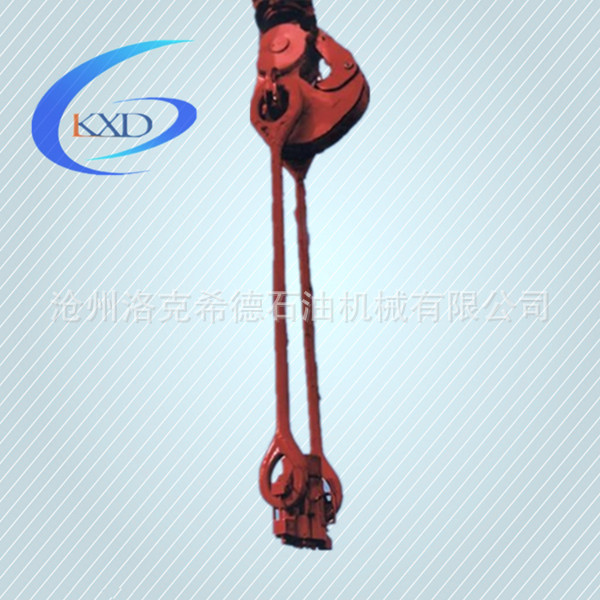

材料采用特級**合金結構鋼。DH 系列吊環為單臂吊環，每兩根吊環組成獨立的提升系統，吊環的大環懸掛在大鉤付 鉤上，吊環的小環用于懸持吊卡。
使用說明
1) 吊環使用前，操作者應負責確定吊環的提升作業安全工作載荷。建議吊環的提升作業安 全工作載荷取額定載荷的 0.8 倍。 2) 吊環使用前，操作者應確認使用的吊環的額定載荷與大鉤和吊卡的額定載荷相匹配。 3) 使用前應檢查所配對的吊環是否有效的固定在一起，兩吊環的配對號碼是否一致。 4) 使用時，將配對的吊環拆開，吊環的大環套在大鉤付鉤上，吊環的小環套入吊卡兩側的 耳孔內**插入安全銷，以防吊環脫出（注意：安裝吊環時應將吊環小頭彎曲部分朝 內） 。 5) 吊環出廠前均進行嚴格探傷檢查，使用一個時期（建議 3 個月或一口井鉆探結束）后， 應對吊環進行全面的探傷檢查，其結果：高應力區應符合 JB4730 規定的 2 級要求，其 它區域滿足 3 級要求，如出現裂紋則嚴禁使用，不得維修。所有的檢驗應進行記錄，并 保存，以便產品的追蹤。吊環高應力區圖見圖 1。 6) 吊環在起吊作業中應垂直起吊。 7) 嚴禁超出額定載荷（動載荷和靜載荷的總和）作業。 8) 吊環如出現承載面過度磨損（吊環上、下環頂端磨損量≥3mm） ，應嚴禁使用。 9) 吊環材料經–20℃試驗，性能滿足規定要求。因此，如氣溫低于–20℃時，吊環應停止使 用。
維護保養：
1) 吊環每天使用后，應用軟管將吊環沖洗或用刷子刷洗干凈，以保持吊環的清潔。 2) 吊環在不連續使用的情況下，表面應涂防銹油脂防銹，并放在通風干燥處。 3) 吊環在使用過程中或使用前應每天應進行檢查，其檢查內容包括：吊環有無裂紋、有無 過度磨損，如發現裂紋或過度磨損，應停止使用或更換。 4) 每口井鉆井作業結束后，應卸下吊環清洗干凈，并作無損探傷檢查，以確保吊環使用過 程中的安全性。 5) 吊環不允許進行維修和焊補。

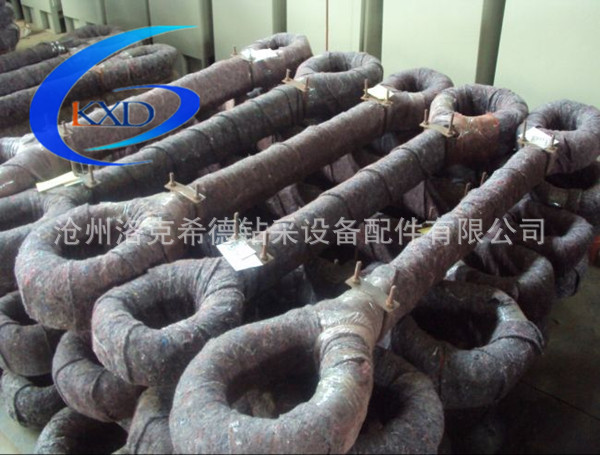

一對一 木箱包裝

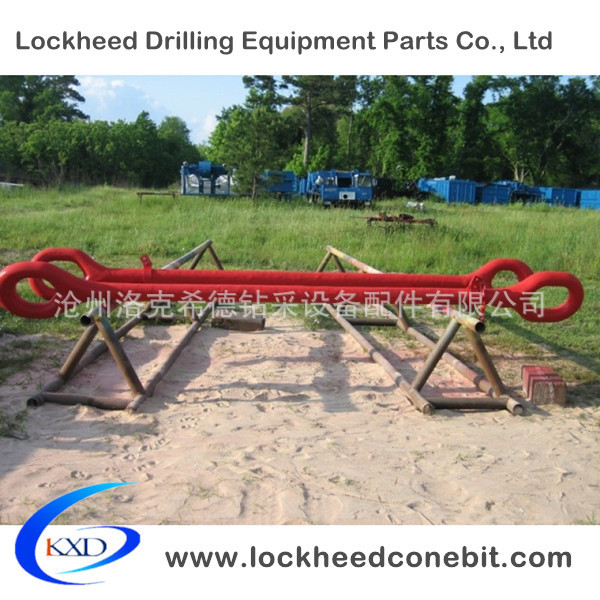

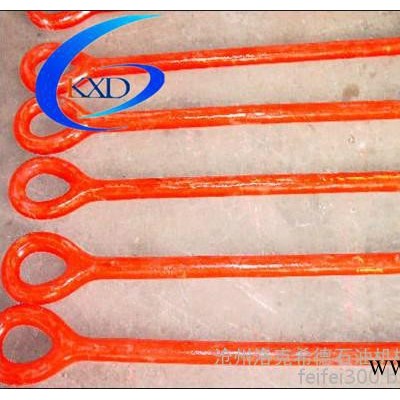

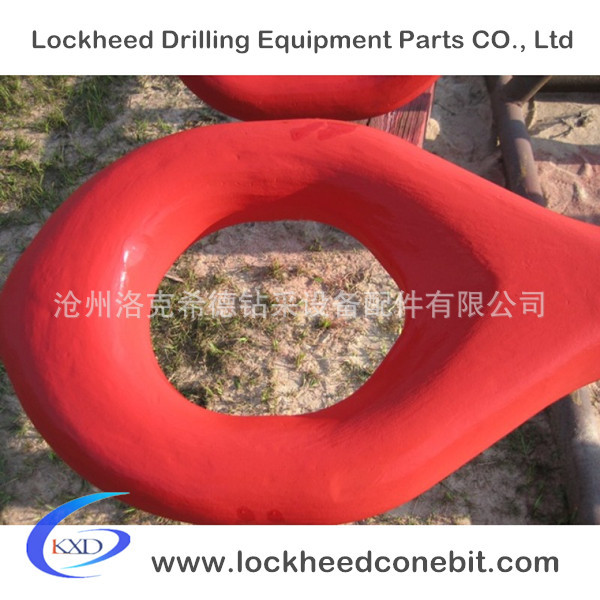

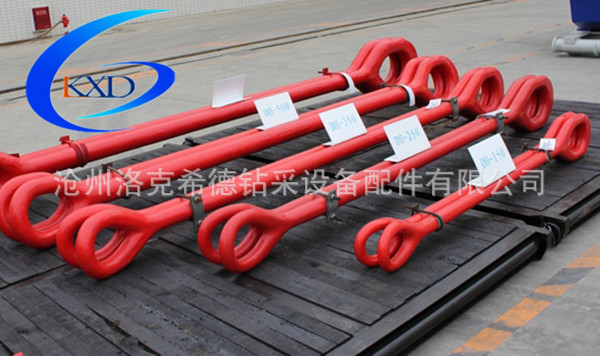

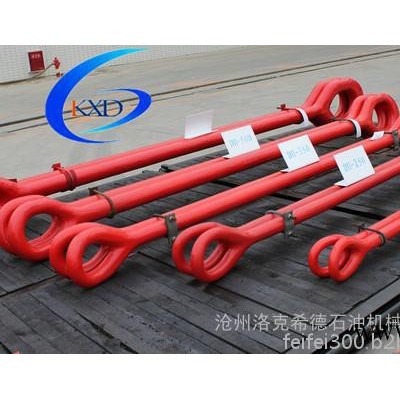

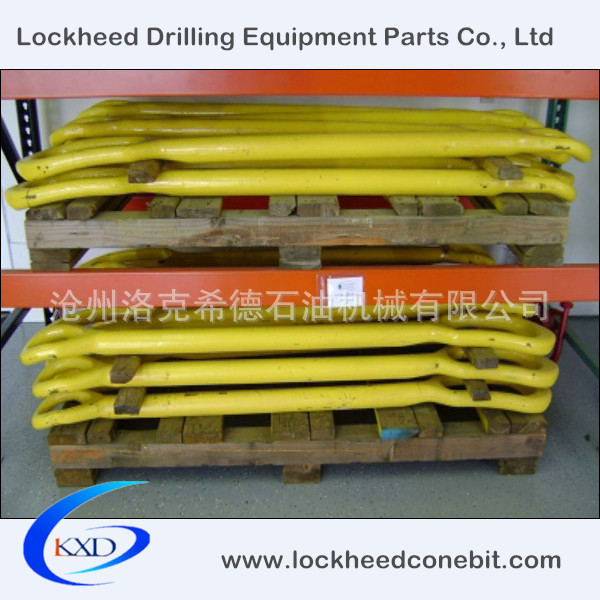

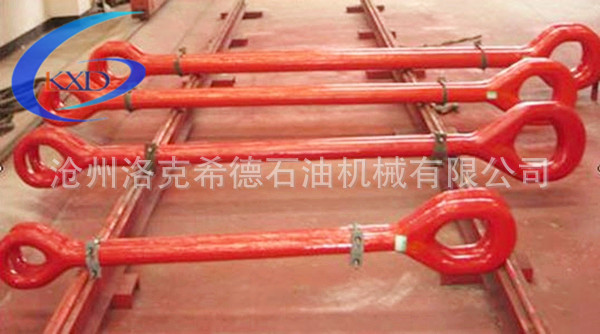

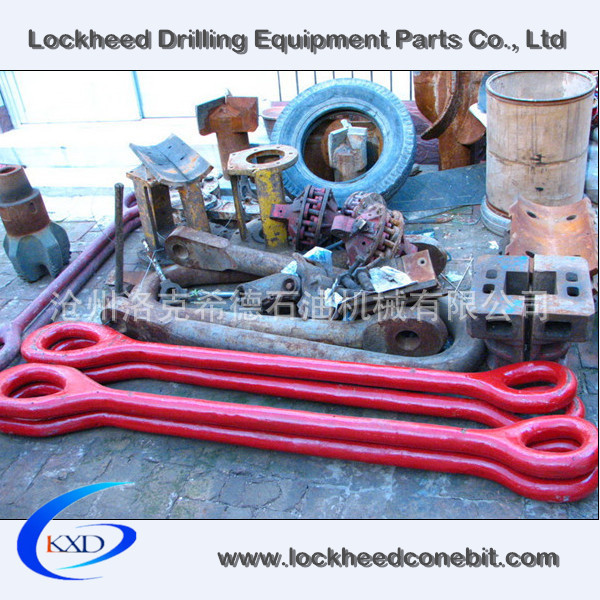

產品圖片
