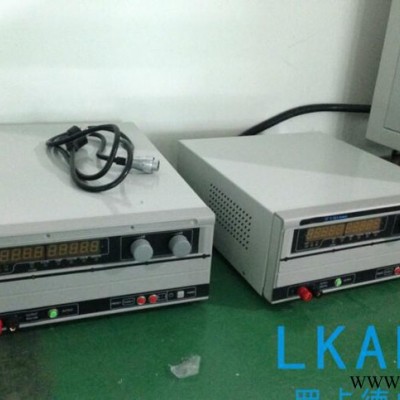

LKD-K系列通用可調直流電源供應器

一、概述

  電源的輸出電壓從零至額定值連續可調此狀態稱為恒壓輸出，電流也可從零至額定值連續可調此狀態稱為恒流狀態并且恒流恒壓自動轉換。在特定的使用過程中本電源只能滿足一種工作狀態即電源要么是恒壓狀態要么是恒流狀態。在恒壓工作狀態下輸出電壓可以連續可調而輸出電流是由負載特性決定的并符合歐姆定律。在恒流工作狀態下輸出電流可以連續可調而輸出電壓由負載特性決定并符合歐姆定律。過壓保護值也是連續可調的，所謂過壓保護是指人工旋動面板上過壓保護調節電位器設定一個電壓保護值當電源輸出電壓超過這個設定值時電源便自動切斷輸入輸出并報警。例如設正常工作電壓為100V過壓保護值可以設定在110V，當誤調節電壓旋鈕或電源發生故障輸出電壓超過110V時電源即自動關閉輸出并報警鎖定，從而保護了負載不因過壓而損壞。電源發生短路時輸出電流即為設定的恒流值。負載短路定義為電源工作于恒流狀態且輸出電壓低于1-2V。

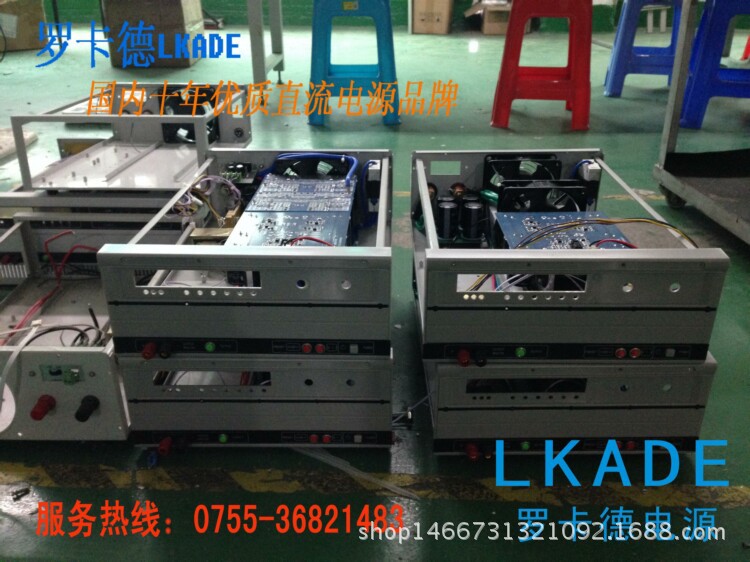

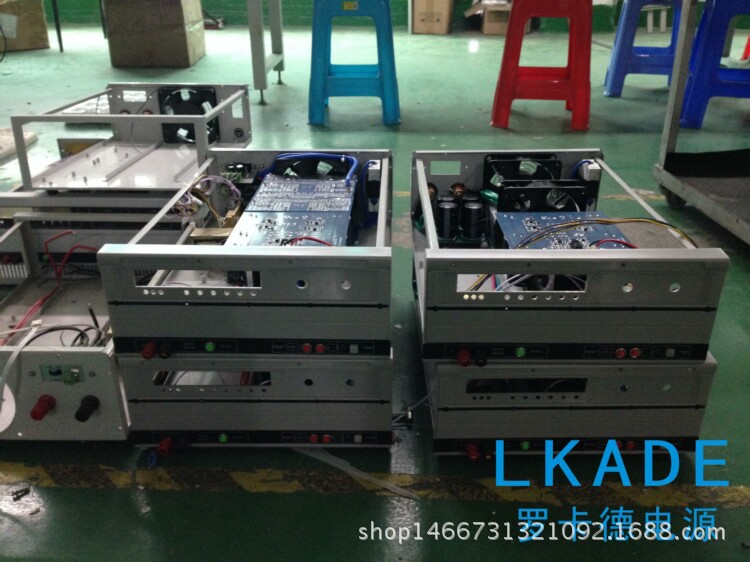

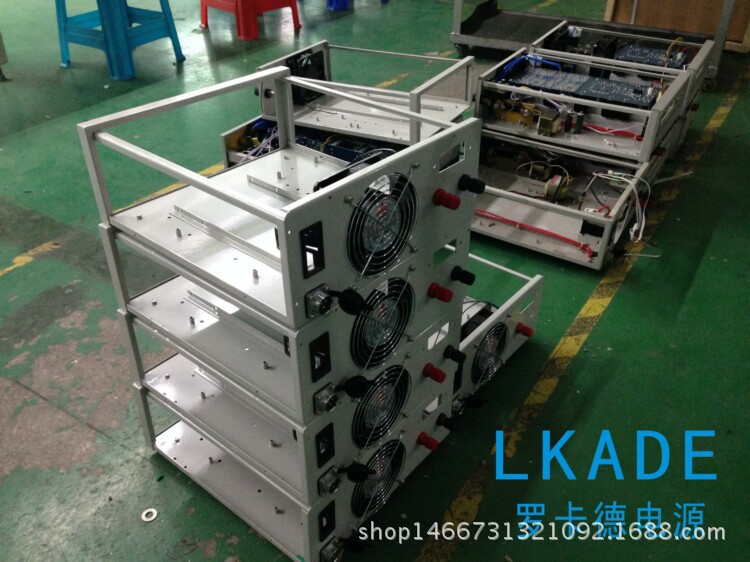

   LKD-K系列穩壓穩流電源,是具有CV、CC自動切換工作模式的大、中功率電源。為提高電源的可靠性，應用了輸入欠壓保護電路，輸出端過壓保護電路，過熱保護電路。為方便使用本電源具有恒壓、恒流、過壓保護設定值查看功能。另可選電流遙控、電壓遙控、開關機遙控等功能。為適應電容器廠家老練電容器使用亦可選配電容器放電及脈沖老練功能。是一種理想的直流穩壓電源。本產品可廣泛用于工廠、學校、研究所、實驗室及國民經濟各部門。

二、主要技術參數

2、 性能指標：

2.1 CV（恒電）工作時：

源效應：0.2%+20mV

負載效應：0.2%+20mV

周期與隨機偏移電壓（PARD）：0.3%+30mV（rms）

2.2 CC（恒流）工作時：

源效應：0.2%+100mA

負載效應：0.3%+100mA

周期與隨機偏移電壓（PARD）：0.5%+30mA（rms）

3、CV工作時電壓漂移1Χ10-3+10mV/7小時（20±20C）

4、過壓保護電壓值在0~額定值+2V內可調，當儀器過壓輸 出時，電源自動關閉輸出并報警鎖定。

5、電表精度：1%±2個字。

6、預熱時間：15分鐘，但測漂移時為1小時。

7、使用環境：按國家標準GB6587-86《電子測量儀器環境試驗總綱》表1中Ⅱ組規定。

8、允許長期連續工作。

9、輸入電源電壓220V±10%

10、電源頻率50±10赫茲

三、操作使用說明

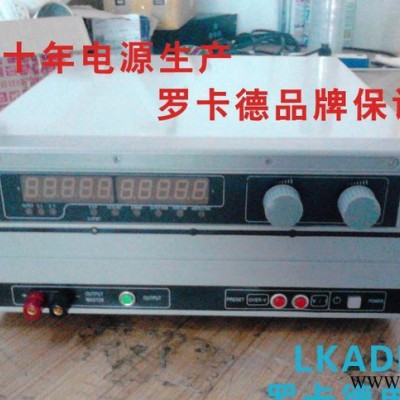

一、前后面板功能示意圖（3KW以下產品）

 下圖為3KW以下產品示意圖，電源輸入和輸出按照電源的接線標志進行連接。

二、功能說明

1、電源規格型號 2、輸出電壓電位器 3、輸出電流電位器

4、電壓顯示窗口（四位半或三位半LED數碼管）

5、電流顯示窗口（四位半或三位半LED數碼管）

6、輸出指示燈（開機后按18按鍵輸出電壓，此燈亮）

7、CC指示燈（當電源工作在恒流狀態時，此燈亮）

8、CV指示燈（當電源工作在恒壓狀態時，此燈亮）

9、O.V.P指示燈（按19按鍵此燈亮，同時按住可調節10電位器，達到過壓設定）

10、過壓設定電位器（用螺絲刀調節此電位器改變過壓保護值）

11、CC/CV設定指示燈（按住20此燈亮，同時2/3電位器可改變當前輸出電壓及限流電流值）

12、待機指示燈（開機后此燈常亮，按18后有輸出此燈滅）

13、輸出過壓指示燈  14、機內過溫指示燈

15、輸入欠壓指示燈16、17前面板輸出正與負（最大電流10A）

18、輸出按鍵（按此鍵有輸出，再按此鍵無輸出）

19、過壓按鍵(此鍵需按住才能設定過壓值)

20、電壓電流預制按鍵（此鍵需按住才能設定預制電壓電流值）

21、前面板開關  22、本機總開關（帶輸入過流保護）

23、本機散熱風口（風口應保持30cm以上無遮擋物）

24、外部采樣端口（正常工作保持在內部，正負處無需接線，如需要外部采樣，將波段開關打到外部，正用導線接到負載端正，負接到負載端負）采樣功能打開（采樣不能無限制提高電壓，大概0-1.5V，應保持電源與負載距離及輸出導線截面積）（此正負接反，本機會出現嚴重故障）

25、輸入電源插頭（2-3KW功率使用航空鋁插頭，低于2KW使用國標三孔插座，帶保險2只）

26、“+”后面板電源輸出正端主接線柱

“-”后面板電源輸出負端主接線柱

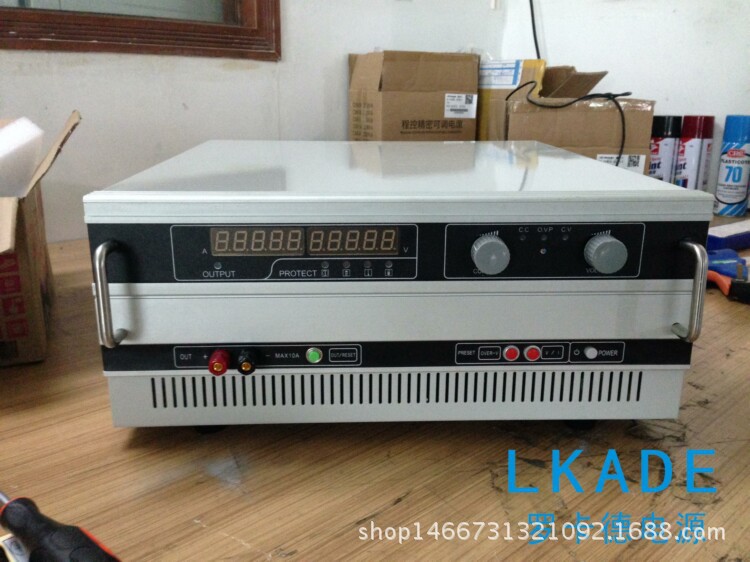

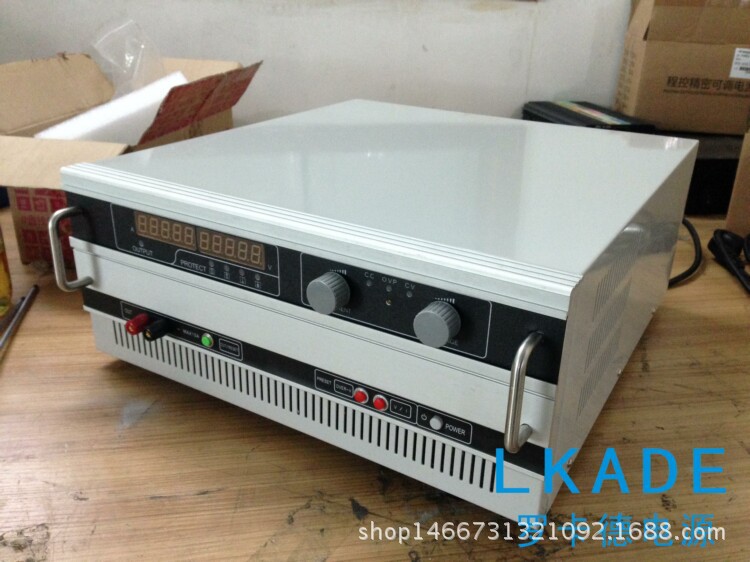

 三、前后面板功能示意圖（3KW以上，6KW以下產品，或6KW以上前面板輸入220VAC上部面板）

四、功能說明

1、電源規格型號 2、輸出電壓電位器 3、輸出電流電位器

4、電壓顯示窗口（四位半或三位半LED數碼管）

5、電流顯示窗口（四位半或三位半LED數碼管）

6、輸出指示燈（開機后按17按鍵輸出電壓，此燈亮）

7、待機指示燈（開機后此燈常亮，按17后有輸出此燈滅）

8、輸出過壓指示燈

9、機內過溫指示燈

10、輸入欠壓指示燈

11、CC設定指示燈（按住19此燈亮，同時3電位器可改變當前限流電流值）

12、O.V.P指示燈（按18按鍵此燈亮，同時按住可調節13電位器，達到過壓設定）

13、過壓設定電位器（用螺絲刀調節此電位器改變過壓保護值）

14、CV設定指示燈（按住19此燈亮，同時2電位器可改變當前電壓值）

15、16前面板輸出正與負（最大電流10A）

17、輸出按鍵（按此鍵有輸出，再按此鍵無輸出）

18、過壓按鍵(此鍵需按住才能設定過壓值)

19、電壓電流預制按鍵（此鍵需按住才能設定預制電壓電流值）

20、前面板開關

21、外部采樣端口（正常工作保持在內部，正負處無需接線，如需要外部采樣，將波段開關打到外部，正用導線接到負載端正，負接到負載端負）采樣功能打開（采樣不能無限制提高電壓，大概0-1.5V，應保持電源與負載距離及輸出導線截面積）（此正負接反，本機會出現嚴重故障）

22、本機散熱風口（風口應保持30cm以上無遮擋物）

23、“+”后面板電源輸出正端主接線柱

24、“-”后面板電源輸出負端主接線柱

25、電源銘牌  26、輸入電源接頭（3-6KW功率使用接線端子且不配電源線）

27、本機總開關（帶輸入過流保護）本機總開關（帶輸入過流保護）
