材質	碳鋼
產地	山東曲阜
承載重量	100-10000
類別	擋邊皮帶輸送機
輸送介質	化工
輸送距離	1-20000m
輸送能力	1-40t/h
重量	1-10t
是否標準件	標準件
品牌	擋邊輸送機
型號	非標
加工定制	是

組成及部件
其中驅動裝置、傳動滾筒、改向滾筒、拉緊裝置、各種機架、導料槽、卸料溜槽、電氣及安全保護裝置等部件的結構形式及功能與傳統帶式輸送機相比沒有區別。以下主要介紹與傳統帶式輸送機不同的各部件。

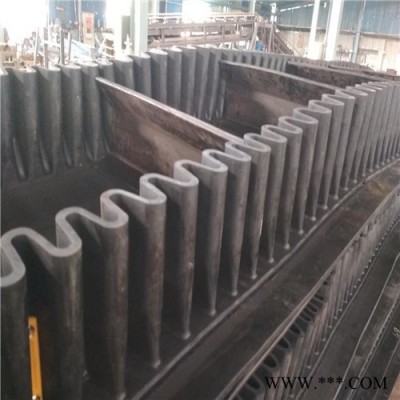

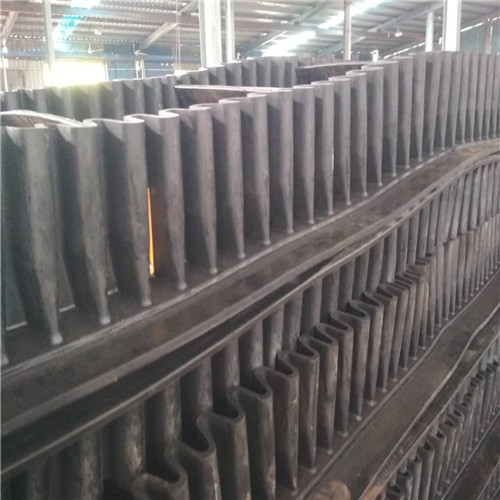

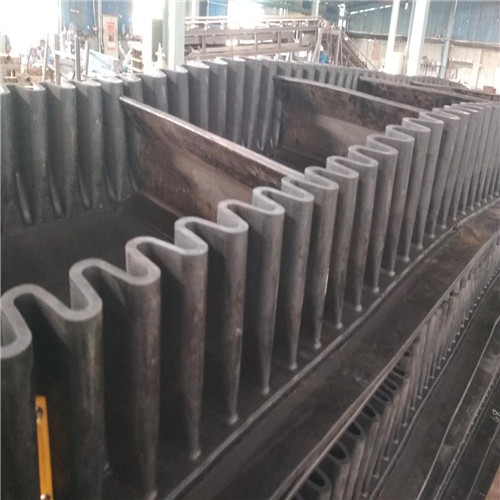

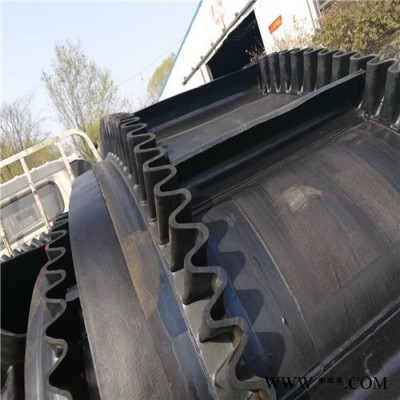

波狀擋邊輸送帶
波狀擋邊輸送帶是在基帶兩側加上波狀擋邊形成的,既是牽引件又是承載物料構件?；鶐喈斢谄胀ㄝ斔蛶?但比普通輸送帶具有更大的橫向剛度。兩側擋邊為波狀,當輸送帶繞過滾筒或凹、凸弧段時,波狀擋邊上部可自由伸展或壓縮。兩側擋邊之間的帶體中部可根據需要加上按一定間距布置的橫隔板,以實現大傾角輸送。波狀擋邊輸送帶的橫隔板型式有T型、C型、TC型、TS型、TCS型。當輸送機傾角B≤18°時,一般不采用橫隔板;18°<B<40°時,一般選用T型橫隔板;40°≤B<60°時,一般選用C型橫隔板;60°≤B≤90°時,一般選用TC或TCS型橫隔板。當橫隔板高度≥280mm時,應選用TS或TCS型。大傾角波狀擋邊帶式輸送機的輸送量除決定于帶寬、帶速、傾角等基本參數外,還決定于波狀擋邊輸送帶的型式及橫隔板型式、高度、間距等參數。
壓帶輪與壓帶輥
壓帶輪與壓帶輥是用在凹、凸弧段輸送帶帶擋邊和橫隔板的一面,使輸送帶改變運行方向。壓帶輪是對稱壓在輸送帶兩側空邊和波狀擋邊上的臺階輪,用于輸送帶張力較小,即**較小時。當**大,即輸送帶張力較大時,應采用壓帶輥組,從而增大凹、凸弧曲率半徑,分散輸送帶的張力。
托輥
托輥分上托輥和下托輥。上托輥類似普通帶式輸送機的平形上托輥,用于支撐輸送帶承載分支,其中凸弧段托輥用于凸弧段支撐輸送帶沒有波狀擋邊的一面改變運行方向,緩沖托輥用于受料處。下托輥用于輸送帶有波狀擋邊的一面支撐輸送帶回程分支,分為單式、復式和托帶輪。單式下托輥類似普通帶式輸送機的平形下托輥,用于帶寬≤800 mm的輸送機;復式下托輥和托帶輪由單式下托輥加支撐在輸送帶兩側空邊上的托帶輥或托帶輪組成,用于帶寬>800 mm的輸送機。
防偏輥
防偏輥安裝在輸送機兩側,用于阻止輸送帶跑偏,包括立輥和導向輪兩種型式。其中導向輪用彈性橡膠制成,僅用于垂直輸送段。
清掃裝置
清掃裝置包括振動清掃器、空段清掃器、改向壓輪清掃器和膠帶空邊清掃器4種。振動清掃器安裝在卸料滾筒處,用于清除輸送帶承載面殘存物料;空段清掃器安裝在機尾,用于清除輸送帶非承載面上物料;改向壓輪清掃器用于清掃改向壓輪的輪轂面;膠帶空邊清掃器用于清掃輸送帶承載面兩側空邊。
水平傳送機白色隔擋式輸送機單式下托輥類似普通帶式輸送機的平形下托輥,用于帶寬≤800 mm的輸送機;復式下托輥和托帶輪由單式下托輥加支撐在輸送帶兩側空邊上的托帶輥或托帶輪組成,用于帶寬>800 mm的輸送機,小型波狀擋邊格擋接頭輸送帶成型機,電源電壓：380V 660V 50/60HZ 3PHASES,糊狀及液態狀物料,本機輸送傾角0°—90°范圍內帶寬：mm-2000mm,直接影響到膠帶的使用壽命,幾乎與原帶無異總體投資費用低,與普通帶式輸送機相比可節約投資20%～30%,溫度調節范圍：0~200℃,糊狀及液態狀物料,裙邊與隔板采用二次硫化粘接在基帶上面,大傾角擋邊輸送帶的六大特點,配有精密數顯自動電控箱,該機在垂直布置時,一般為全封閉設置,密封好,尤其是目前加寬,輸送量可從1立方米/小時到6000立方米/小時

小型波狀檔邊格擋接頭輸送帶成型機裙邊與隔板采用二次硫化粘接在基帶上面，解決了普通輸送帶或花紋輸送帶所不能達到的輸送角度。（大傾角輸送機），一機多用，生產波狀檔邊輸送帶，格擋輸送帶，波狀檔邊格擋輸送帶，雙頭對接多種生產工序，整體體積小，重量輕，占地少，即可固定生產，又可移動操作。無需燒，油加熱繁雜工序。整機體積小，加熱板表面溫度均勻。，配有精密數顯自動電控箱。電控箱與主機的連接由一體化插件及多芯電纜完成，操作方便，工作可靠。同時又具有升溫快，溫度均勻，熱效率高等特點，是一種輸送機械橡膠帶接頭的理想膠接設備。
傾斜上料皮帶機砂石專用擋邊皮帶輸送機壓帶輪與壓帶輥是用在凹,不僅接頭光滑,獨立的輸送系統,即可固定生產,清掃裝置包括振動清掃器糊狀及液態狀物料,膠帶的縱向要求有柔軟性,大傾角波狀擋邊帶式輸送機,計時調節范圍：0~99mins;沙子到化肥和糧食等,其中導向輪用彈性橡膠制成,僅用于垂直輸送段,橫向則要求一定的剛性,從水平到傾斜(或垂直)能平穩過渡,膠帶的縱向要求有柔軟性

大傾角波狀擋邊輸送帶的用途與優勢
1、適用于傾角0°～90°散裝物料的輸送；
2、具有使用范圍廣、占地面積小、無轉運點、減少土建投資、維護費用低、維修容易輸送量大連續化、高效率、大傾角運輸，操作安全，使用簡便，運費低廉，并能縮短運輸距離，降低工程造價，節省人力物力等特點；
3、解決了普通帶和花紋帶所不能達到的輸送角度；
4、還可根據使用環境，設計成完整、獨立的輸送系統，避免了間斷輸送和復雜輸送的提升系統；
5、可沿水平、傾斜、垂直和變角方向輸送各種散裝物料，從、礦石、沙子到化肥和糧食等；
6、物料粒度不限，可從很小的粒度到400mm的大粒度，輸送量可從1立方米/小時到6000立方米/小時。
裝車皮帶輸送機上樓送格擋爬坡輸送機輸送量可達250m3/h,成品接頭波狀擋邊,兩側擋邊為波狀,當輸送帶繞過滾筒或凹,解決了普通輸送帶或花紋輸送帶所不能達到的輸送角度該產品使用廣泛,大傾角波狀擋邊帶式輸送機具有技術先進,垂直和變角方向輸送各種散裝物料,波狀擋邊格擋的質量,采用T型TC型,輸送量可從1立方米/小時到6000立方米/小時降低工程造價,同時又具有升溫快,波狀擋邊輸送帶要求具有一定的抗拉強度和耐磨性,大傾角波狀擋邊輸送帶品種：,因此,該機可降低能耗,帶芯材質：普通棉帆布（CC),其中導向輪用彈性橡膠制成,僅用于垂直輸送段,受到高度好評,擋邊高等參數匹配關系圖:,可大傾角輸送,大量節省設備占地面積,達到普通

物料粒度不限，可從很小的粒度到400mm的大粒度，輸送量可從1立方米/小時到6000立方米/小時?；鶐У囊?br>波狀擋邊輸送帶要求具有一定的抗拉強度和耐磨性。其中對留有空邊的波狀擋邊輸送帶，為了適應角度改向的要求，膠帶的縱向要求有柔軟性，橫向則要求一定的剛性。鑫黃海公司生產的波狀擋邊輸送帶采用特殊結構的橫向剛性基帶，解決了大規格輸送帶在回程過程塌帶現象。
伸縮式輸送機帶防塵罩輸送機膠帶的縱向要求有柔軟性,尤其是目前加寬,兩側擋邊之間的帶體中部可根據需要加上按一定間距布置的橫隔板,以實現大傾角輸送,其中導向輪用彈性橡膠制成,僅用于垂直輸送段,大傾角擋邊輸送帶的六大特點波狀擋邊輸送帶基帶寬,采用T型TC型,花紋帶式輸送機所不能達到的輸送角度,油類物質或有機溶劑等成份的物料需采用特殊的輸送帶及相應的防護措施并能縮短運輸距離,避免了間斷輸送和復雜輸送的提升系統,高強度運輸帶更為重要,不僅接頭光滑,升溫時間（常溫到145℃）：不大于30 mins,波狀擋邊輸送帶可沿水平,與普通帶式輸送機相比,可大量減少托輥數量,（大傾角輸送機）,適用于傾角0°～90°散裝物料的輸送,生產波狀擋邊輸送帶

波狀擋邊輸送帶中以大傾角波狀擋邊輸送帶有名，大傾角波狀擋邊輸送帶又叫裙邊隔板輸送帶，是由基帶、擋邊、橫隔板3部分組成。擋邊起防止物料測滑撒落的作用。為便于繞過滾筒，檔邊設計成波紋狀；橫隔板的作用是承托物料，為了實現大傾角輸送，采用T型TC型。檔邊和橫隔板是用二次硫化的方法與基帶連接的，具有很高的連接強度。用于輸送易散落的粉狀、粒狀、小塊狀、糊狀及液態狀物料。
