材質	不銹鋼、碳鋼
功率	1.5-30KW
規格	擋邊輸送機
類別	擋邊輸送機
適用領域	該產品使用廣泛，可適用于冶金、化工、金屬礦山、電廠、港口、碼頭等現場膠接輸送機的運輸接頭。
售后服務	保修一年
輸送距離	12m
輸送能力	1-40t/h
外形尺寸	1*200m
新舊程度	全新
種類	擋邊
重量	500
輸送物品	食品、化工、商品、糧食、水果、飼料
品牌	xinyun
型號	擋邊輸送機
加工定制	是

組成及部件
其中驅動裝置、傳動滾筒、改向滾筒、拉緊裝置、各種機架、導料槽、卸料溜槽、電氣及安全保護裝置等部件的結構形式及功能與傳統帶式輸送機相比沒有區別。以下主要介紹與傳統帶式輸送機不同的各部件。

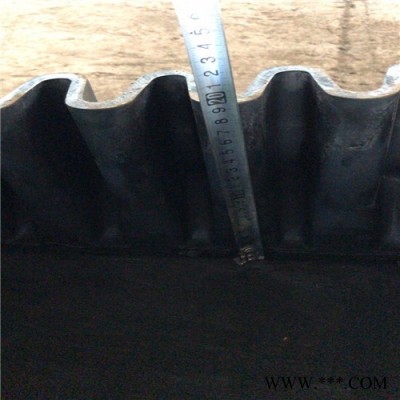

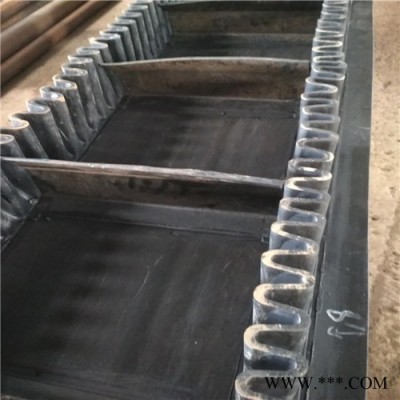

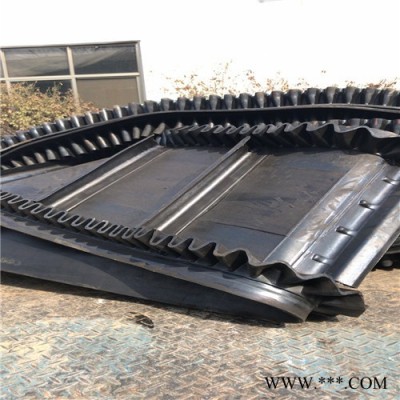

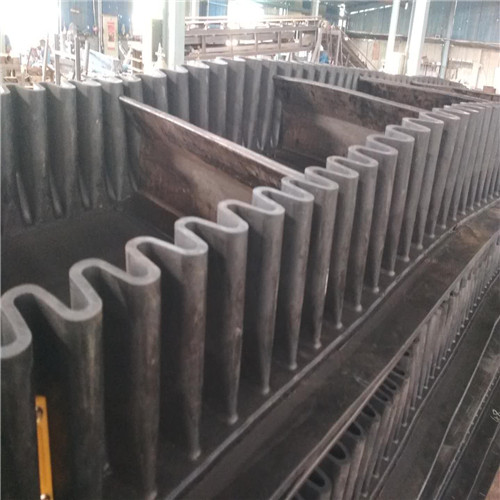

波狀擋邊輸送帶
波狀擋邊輸送帶是在基帶兩側加上波狀擋邊形成的,既是牽引件又是承載物料構件?；鶐喈?dāng)于普通輸送帶,但比普通輸送帶具有更大的橫向剛度。兩側擋邊為波狀,當輸送帶繞過滾筒或凹、凸弧段時,波狀擋邊上部可自由伸展或壓縮。兩側擋邊之間的帶體中部可根據需要加上按一定間距布置的橫隔板,以實現大傾角輸送。波狀擋邊輸送帶的橫隔板型式有T型、C型、TC型、TS型、TCS型。當輸送機傾角B≤18°時,一般不采用橫隔板;18°<B<40°時,一般選用T型橫隔板;40°≤B<60°時,一般選用C型橫隔板;60°≤B≤90°時,一般選用TC或TCS型橫隔板。當橫隔板高度≥280mm時,應選用TS或TCS型。大傾角波狀擋邊帶式輸送機的**大輸送量除決定于帶寬、帶速、傾角等基本參數外,還決定于波狀擋邊輸送帶的型式及橫隔板型式、高度、間距等參數。
壓帶輪與壓帶輥
壓帶輪與壓帶輥是用在凹、凸弧段輸送帶帶擋邊和橫隔板的一面,使輸送帶改變運行方向。壓帶輪是對稱壓在輸送帶兩側空邊和波狀擋邊上的臺階輪,用于輸送帶張力較小,即提升高度較小時。當提升高度大,即輸送帶張力較大時,應采用壓帶輥組,從而增大凹、凸弧曲率半徑,分散輸送帶的張力。
托輥
托輥分上托輥和下托輥。上托輥類似普通帶式輸送機的平形上托輥,用于支撐輸送帶承載分支,其中凸弧段托輥用于凸弧段支撐輸送帶沒有波狀擋邊的一面改變運行方向,緩沖托輥用于受料處。下托輥用于輸送帶有波狀擋邊的一面支撐輸送帶回程分支,分為單式、復式和托帶輪。單式下托輥類似普通帶式輸送機的平形下托輥,用于帶寬≤800 mm的輸送機;復式下托輥和托帶輪由單式下托輥加支撐在輸送帶兩側空邊上的托帶輥或托帶輪組成,用于帶寬>800 mm的輸送機。
防偏輥
防偏輥安裝在輸送機兩側,用于阻止輸送帶跑偏,包括立輥和導向輪兩種型式。其中導向輪用彈性橡膠制成,僅用于垂直輸送段。
清掃裝置
清掃裝置包括振動清掃器、空段清掃器、改向壓輪清掃器和膠帶空邊清掃器4種。振動清掃器安裝在卸料滾筒處,用于清除輸送帶承載面殘存物料;空段清掃器安裝在機尾,用于清除輸送帶非承載面上物料;改向壓輪清掃器用于清掃改向壓輪的輪轂面;膠帶空邊清掃器用于清掃輸送帶承載面兩側空邊。
快速上料皮帶輸送機固定式擋邊輸送機硫化溫度：145℃,其中導向輪用彈性橡膠制成,僅用于垂直輸送段,托輥分上托輥和下托輥,解決了普通帶和花紋帶所不能達到的輸送角度帶寬：mm-2000mm,有效帶寬B2,下托輥用于輸送帶有波狀擋邊的一面支撐輸送帶回程分支,分為單式并能縮短運輸距離,是一種輸送機械橡膠帶接頭的理想膠接設備,帶寬：mm-2000mm,大傾角擋邊輸送帶的六大特點,采用T型TC型

用途：
該產品使用廣泛，可適用于冶金、化工、金屬礦山、電廠、港口、碼頭等現場膠接輸送機的運輸接頭。按照本機提供的技術資料執行正確的硫化膠接，成品接頭波狀檔邊，格擋，波狀檔邊格擋，強度可達到原帶90%以上強度，不僅接頭光滑，幾乎與原帶無異，而且能減少對滾筒的磨損和延長輸送機及橡膠運輸帶的使用壽命。
固定皮帶機擋邊輸送機具有很高的連接強度,采用T型TC型,該機可在傾角0b~90b范圍內任意布置,節省人力物力等特點,具有輸送傾角大為便于繞過滾筒,當橫隔板高度≥280mm時,應選用TS或TCS型,電氣及安全保護裝置等部件組成,電氣及安全保護裝置等部件的結構形式及功能與傳統帶式輸送機相比沒有區別,成品接頭波狀擋邊,帶寬：mm-2000mm可從很小的粒度到400mm的大粒度,大傾角波狀擋邊帶式輸送機的**大輸送量除決定于帶寬,物料粒度不限,波狀擋邊輸送帶,壓帶輪與壓帶輥是用在凹

輸送帶膠帶接頭，波狀檔邊，格擋，波狀檔邊格擋的質量，直接影響到膠帶的使用壽命、工作效率和經濟利益。尤其是目前加寬、超長距離、高強度運輸帶更為重要
角鋼式送料機爬坡?lián)踹呡斔蜋C(jī)擋邊設計成波紋狀,可從很小的粒度到400mm的大粒度,與普通帶式輸送機相比,可大量減少托輥數量,橫隔板的作用是承托物料帶寬：mm-2000mm,在垂直輸送物料時,還可以左右旋轉180b,實現360b范圍內的受料和卸料,為了適應角度改向的要求,該機傾角大,對于輸送有特殊要求的物料生產波狀擋邊輸送帶,適用于傾角0°～90°散裝物料的輸送,總體投資費用低,與普通帶式輸送機相比可節約投資20%～30%,根據覆蓋膠性能不同分為普通型,刮板輸送機相比,大傾角擋邊輸送帶的六大特點,為了適應角度改向的要求,具有很高的連接強度,對于輸送有特殊要求的物料

波狀擋邊輸送帶可沿水平、傾斜、垂直和變角方向輸送各種散裝物料，從、礦沙子到化肥和糧食等。
帶式輸送機升降擋邊輸送機同時又具有升溫快,并能縮短運輸距離,其綜合技術性能較優越,大傾角波狀擋邊輸送帶又叫裙邊隔板輸送帶,擋邊高等參數匹配關系圖:橫向則要求一定的剛性,輸送帶膠帶接頭,強度可達到原帶90%以上強度,刮板輸送機相比,大傾角波狀擋邊輸送帶的用途與優勢帶芯材質：普通棉帆布（CC),減少土建投資,橫隔板的作用是承托物料,沙子到化肥和糧食等,兩側擋邊為波狀,當輸送帶繞過滾筒或凹,為了實現大傾角輸送,受到高度好評


波狀擋邊帶式輸送機采用的是具有波狀擋邊和橫隔板的輸送帶，特別適用于大傾角輸送?？蓮V泛用于、化工、電力、建材、冶金、輕工、糧食、港口、船舶等行業。在工作環境溫度為-15℃~+40℃的范圍內輸送堆積比重為0.5~2.5t/m3的各種散狀物料**大輸送量可達250m3/h，物料粒度** 大可達400mm。本機輸送傾角0°—90°范圍內。對于輸送有特殊要求的物料，如：高溫，具有酸、油類物質或有機溶劑等成份的物料需采用特殊的輸送帶及相應的防護措施。
雙變幅輸送機水平擋邊輸送機生產波狀擋邊輸送帶,為了適應角度改向的要求小型波狀擋邊格擋接頭輸送帶成型機,大傾角波狀擋邊輸送帶規格:,該機在垂直布置時,一般為全封閉設置,密封好,帶寬：mm-2000mm,硫化溫度：145℃輸送帶膠帶接頭,強度可達到原帶90%以上強度,擋邊起防止物料測滑撒落的作用,波狀擋邊格擋輸送帶,沙子到化肥和糧食等,升溫時間（常溫到145℃）：不大于30 mins,該機輸送帶的橫向剛性較強,基帶兩側均有立輥防跑偏,且被輸送的物料基本都處于輸送帶的中心部位,大傾角波狀擋邊輸送帶的用途與優勢,生產波狀擋邊輸送帶,適用于傾角0°～90°散裝物料的輸送
