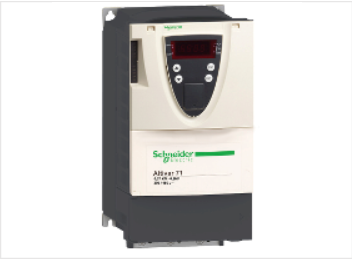

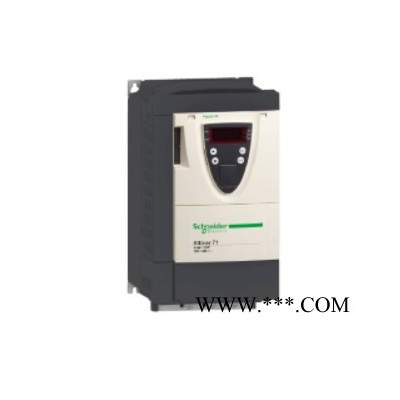

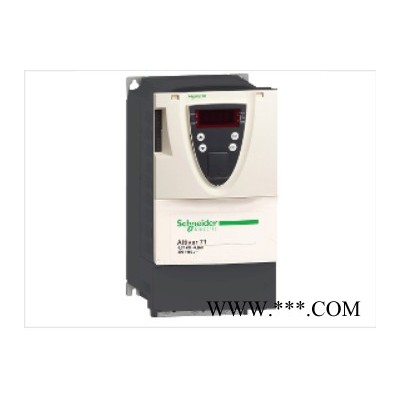

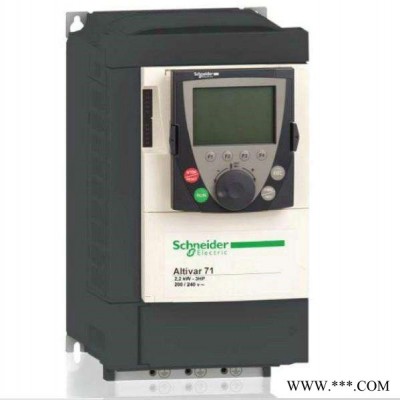

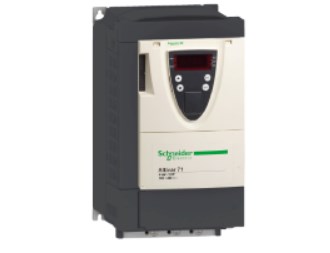

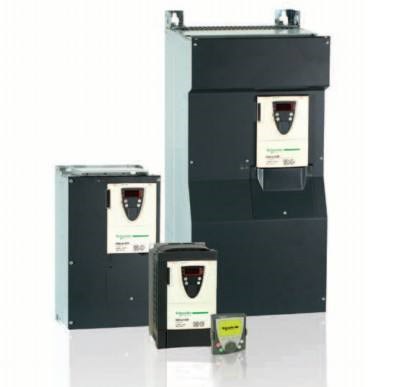

| 產品系列 | ATV71 |
|---|---|
| 電源相數 | 三相 |
| 額定電流 | 63A |
| 額定電壓 | 380V |
| 額定容量 | 35 |
| 供電電壓 | 高壓 |
| 控制方式 | V/F閉環 |
| 濾波器 | 濾波器內置 |
| 適用電機功率 | 15KW |
| 外形尺寸 | 400X213X230 |
| 營銷方式 | ** |
| 輸出電壓調節方式 | PWM控制 |
| 外型 | 塑殼 |
| 品牌 | Schneider/施耐德 |
| 加工定制 | 否 |
| 直流電源性質 | 電流型 |
深圳市圖騰自動化科技有限公司
聯系人：廖金勇
手機：18807060207
銷售電話：0755-36841381
公司傳真：0755-23302501
商務QQ: 805141934
產品資料：
| 產品功能 | 異步電機 同步電機 | |
| supply voltage limits | 323...528 V | |
| 供電頻率 | 50...60 Hz (- 5...5 %) | |
| 網絡頻率 | 47.5...63 Hz | |
| 速度范圍 | 1...100 適用 異步電機 處于開環模式下, 無速度反饋 1...50 適用 同步電機 處于開環模式下, 無速度反饋 1...1000 適用 異步電機 在帶編碼器反饋的閉環模式下 | |
| 速度精度 | +/- 0.01 % 標稱速度 適用 0.2 Tn 至 Tn 轉矩變化 在帶編碼器反饋的閉環模式下 +/- 10 % 標稱滑距 適用 0.2 Tn 至 Tn 轉矩變化 不帶速度反饋 | |
| 扭矩精度 | +/- 15 % 處于開環模式下, 無速度反饋 +/- 5 % 在帶編碼器反饋的閉環模式下 | |
| transient overtorque | 220 % of nominal motor torque +/- 10 % for 2 s 170 % of nominal motor torque +/- 10 % for 60 s every 10 minutes | |
| 制動力矩 | <= 150 % 帶有制動或起重電阻器 30 % 不帶制動電阻器 | |
| 同步電機控制配置模式 | 矢量控制無速度反饋 | |
| 調節回路 | PI監控 | |
| 電機滑差補償 | 可調 自動 無論負載情況 不可用電壓/頻率比（2 或 5 點） 可抑制 | |
| 本地信號 | 1 LED 紅色 狀態 設備電壓 | |
| 輸出電壓 | <= 電源電壓 | |
| 隔離 | 電源與控制之間的電路 | |
| 電纜類型 | With a NEMA Type1 kit : 3-strand UL 508 cable at 40 °C, copper 75 °C PVC With an IP21 or an IP31 kit : 3-strand IEC cable at 40 °C, copper 70 °C PVC 不帶安裝套件 : 1-絞股 IEC 電纜 在…上 45 °C, 銅 70 °C PVC 不帶安裝套件 : 1-絞股 IEC 電纜 在…上 45 °C, 銅 90 °C XLPE/EPR | |
| 電氣連接 | AI1-/AI1+, AI2, AO1, R1A, R1B, R1C, R2A, R2B, LI1...LI6, PWR 端子 2.5 mm² / AWG 14 L1/R, L2/S, L3/T, U/T1, V/T2, W/T3, PC/-, PO, PA/+, PA, PB 端子 35 mm² / AWG 2 | |
| tightening torque | AI1-/AI1+, AI2, AO1, R1A, R1B, R1C, R2A, R2B, LI1...LI6, PWR 0.6 N.m L1/R, L2/S, L3/T, U/T1, V/T2, W/T3, PC/-, PO, PA/+, PA, PB 5.4 N.m / 47.7 lb.in | |
| supply | 內部電源 用于參考電位計 (1 至 10 kOhm), 10.5 V 直流 +/- 5 %, <= 10 mA 適用 過載和短路保護 內部電源, 24 V 直流, 電壓限制 21...27 V, <= 200 mA 適用 過載和短路保護 | |
| 模擬量輸入數量 | 2 | |
| analogue input type | AI1-/Al1+ 雙極差分電壓 +/- 10 V 直流, 輸入電壓 24 V 最大, 分辨率 11位+符號位 AI2 軟件-可配置電流 0...20 mA, 阻抗 242 Ω, 分辨率 11 位 AI2 software-configurable voltage 0...10 V DC, input voltage 24 V max, impedance 30000 Ohm, resolution 11 bits | |
| sampling duration | AI1-/Al1+ 2 ms, +/- 0.5 ms for analog input(s) Al2 2 ms, +/- 0.5 ms for analog input(s) LI1...LI5 2 ms, +/- 0.5 ms for discrete input(s) LI6 (if configured as logic input) 2 ms, +/- 0.5 ms for discrete input(s) | |
| 響應時間 | <= 100 ms 在 STO (安全轉矩關閉) 內 AO1 2 ms, 公差 +/- 0.5 ms 適用 模擬 輸出 R1A, R1B, R1C 7 ms, 公差 +/- 0.5 ms 適用 離散量 輸出 R2A, R2B 7 ms, 公差 +/- 0.5 ms 適用 離散量 輸出 | |
| 精度 | AI1-/Al1+ +/- 0.6 % 用于60 °C的溫度變動 AI2 +/- 0.6 % 用于60 °C的溫度變動 AO1 +/- 1 % 用于60 °C的溫度變動 | |
| 線性度誤差 | AI1-/Al1+, AI2 最大值 +/- 0.15 % AO1 +/- 0.2 % | |
| 模擬量輸出數量 | 1 | |
| analogue output type | AO1 software-configurable current 0...20 mA, impedance 500 Ohm, resolution 10 bits AO1 軟件-可配置邏輯輸出 10 V <= 20 mA AO1 software-configurable voltage 0...10 V DC, impedance 470 Ohm, resolution 10 bits | |
| 離散量輸出數量 | 2 | |
| discrete output type | R1A, R1B, R1C configurable relay logic NO/NC, electrical durability 100000 cycles R2A, R2B 可配置的繼電器邏輯 NO, 電氣壽命 100000 次 | |
| minimum switching current | Configurable relay logic 3 mA at 24 V DC | |
| 最大開關電流 | R1, R2 在…上 阻性（負載） 負載, 5 A 250 V AC, cos phi = 1, R1, R2 on resistive load, 5 A at 30 V DC, cos phi = 1, R1, R2 on inductive load, 2 A at 250 V AC, cos phi = 0.4, R1, R2 on inductive load, 2 A at 30 V DC, cos phi = 0.4, | |
| 離散量輸入數量 | 7 | |
| discrete input type | LI6 : switch-configurable 24 V DC with level 1 PLC, impedance: 3500 Ohm PWR : 安全輸入 24 V 直流, impedance: 1500 Ω 符合 ISO 13849-1 d 級 LI1...LI5 : programmable 24 V DC with level 1 PLC, impedance: 3500 Ohm LI6 : 開關可配置 PTC 探頭 0...6, impedance: 1500 Ω | |
| discrete input logic | LI1...LI5 正邏輯(源), < 5 V (狀態 0), > 11 V (狀態 0) LI1...LI5 負邏輯 (漏), > 16 V (狀態 0), < 10 V (狀態 0) LI6 (如果配置為邏輯輸入的話) 正邏輯(源), < 5 V (狀態 0), > 11 V (狀態 0) LI6 (如果配置為邏輯輸入的話) 負邏輯 (漏), > 16 V (狀態 0), < 10 V (狀態 0) | |
| 加速和減速傾斜 | 超出剎車能力時的坡道自適應，采用電阻 從 0.01 至 9000 s 獨立線性可調 S, U 或自定義 | |
| 制動至停止 | 采用直流注入 | |
| 保護類型 | 驅動 防止超出限制速度 驅動 防止輸入相位丟失 驅動 控制電路上制動 驅動 輸入斷相 驅動 線路電源過壓 驅動 總線供電欠壓 驅動 輸出相線和接地之間的過流 驅動 過熱保護 驅動 直流總線過壓 驅動 電機各相線之間短路 驅動 熱保護 馬達 電機斷相 馬達 拆卸電源 馬達 熱保護 | |
| insulation resistance | > 1 mOhm at 500 V DC for 1 minute to earth | |
| 頻率分辨率 | 模擬量輸入 0.024/50 Hz 顯示單元 0.1 Hz | |
| communication port protocol | CANopen Modbus | |
| 端口類型 | 1 RJ45 適用 Modbus 前面板 1 RJ45 適用 Modbus 接線端 RJ45的針型SUB-D 9 適用 CANopen | |
| 物理接口 | 2線制RS485 適用 Modbus | |
| 傳輸幀 | RTU 適用 Modbus | |
| 傳輸率 | 20 kbps, 50 kbps, 125 kbps, 250 kbps, 500 kbps, 1 Mbps 適用 CANopen 4800 bps, 9600 bps, 19200 bps, 38.4 Kbps 適用 Modbus 接線端 9600 bps, 19200 bps 適用 Modbus 前面板 | |
| 數據格式 | 8 位, 1 停止, 偶校驗 適用 Modbus 前面板 8 位, 奇偶 或無可配置的校驗 適用 Modbus 接線端 | |
| 地址數 | 1...247 適用 Modbus 1...127 適用 CANopen | |
| 訪問方法 | 從（站） 適用 CANopen | |
| 標識 | CE | |
| 操作位置 | 垂直方向 +/- 10° | |
| height | 400 mm | |
| depth | 213 mm | |
| width | 230 mm | |
| product weight | 13 kg | |
| 選項卡 | CC-link 通信卡 型號： ATV01,ATV11,ATV31,ATV61,ATV71,ATV38,ATV58,ATV68產品全國總代理 |
