| 材質 | 鑄鐵 |
|---|---|
| 驅動方式 | 電動 |
| 用途 | 化工泵 |
| 泵軸位置 | 臥式 |
| 性能 | 不阻塞 |
| 輸送介質 | 熱水泵 |
| 葉輪數目 | 單級 |
| 流量 | 1.44（m3/h） |
| 揚程 | 70（m） |
| 轉速 | 2900（rpm） |
| 軸功率 | 1.25（kW） |
| 吸入口徑 | 25（mm） |
| 排出口徑 | 25（mm） |
| 重量 | 40（kg） |
| 電壓 | 380（V） |
| 規格 | 25W-70旋渦泵 |
| 品牌 | 漩渦泵 |
| 型號 | 25W-70旋渦泵 |

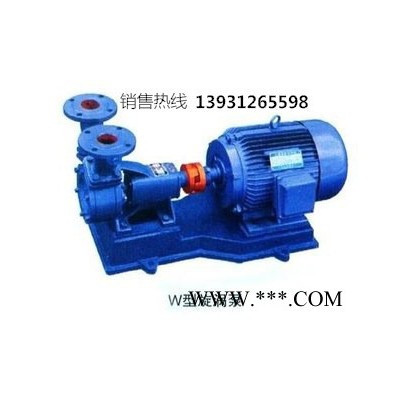

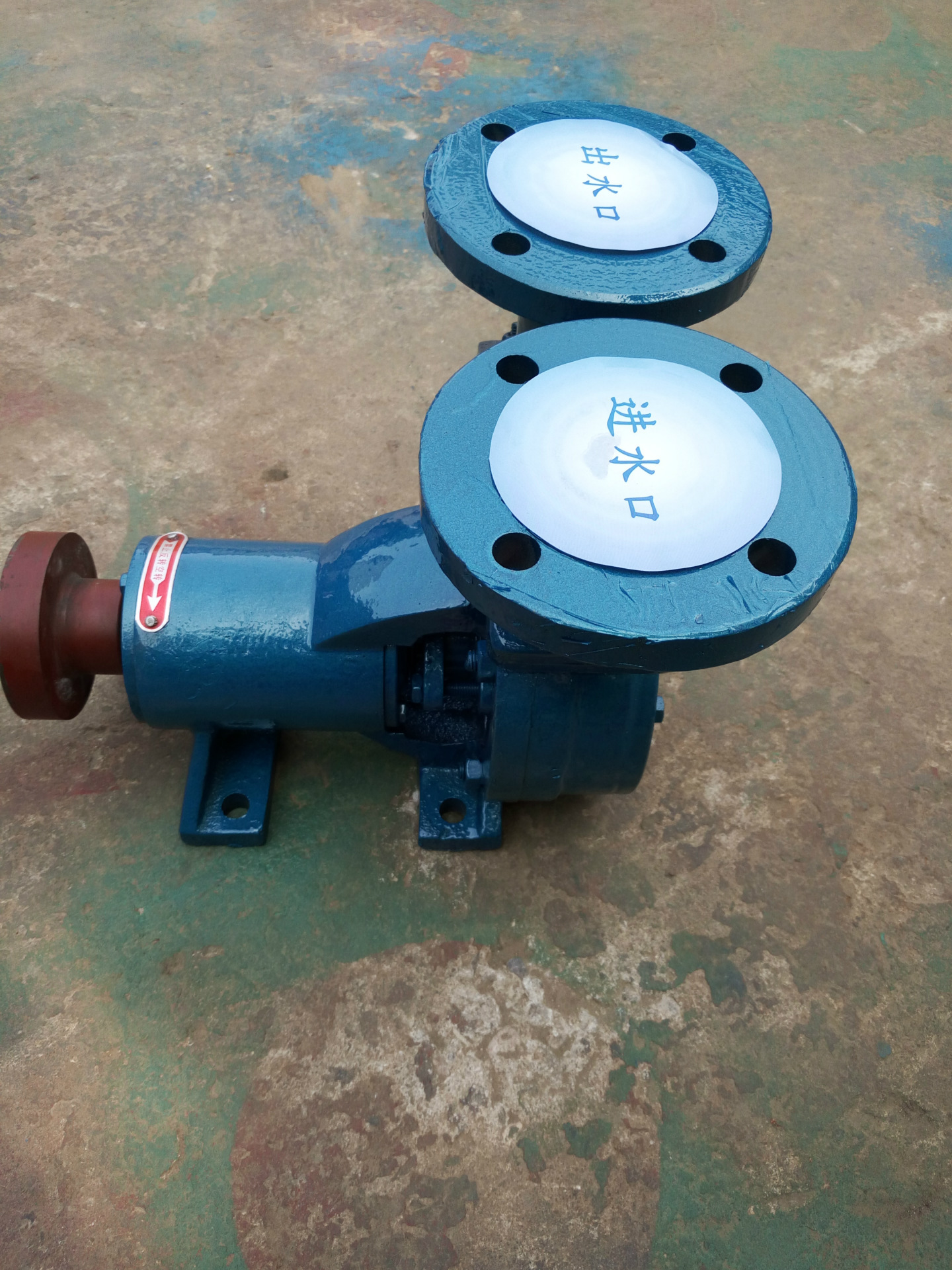

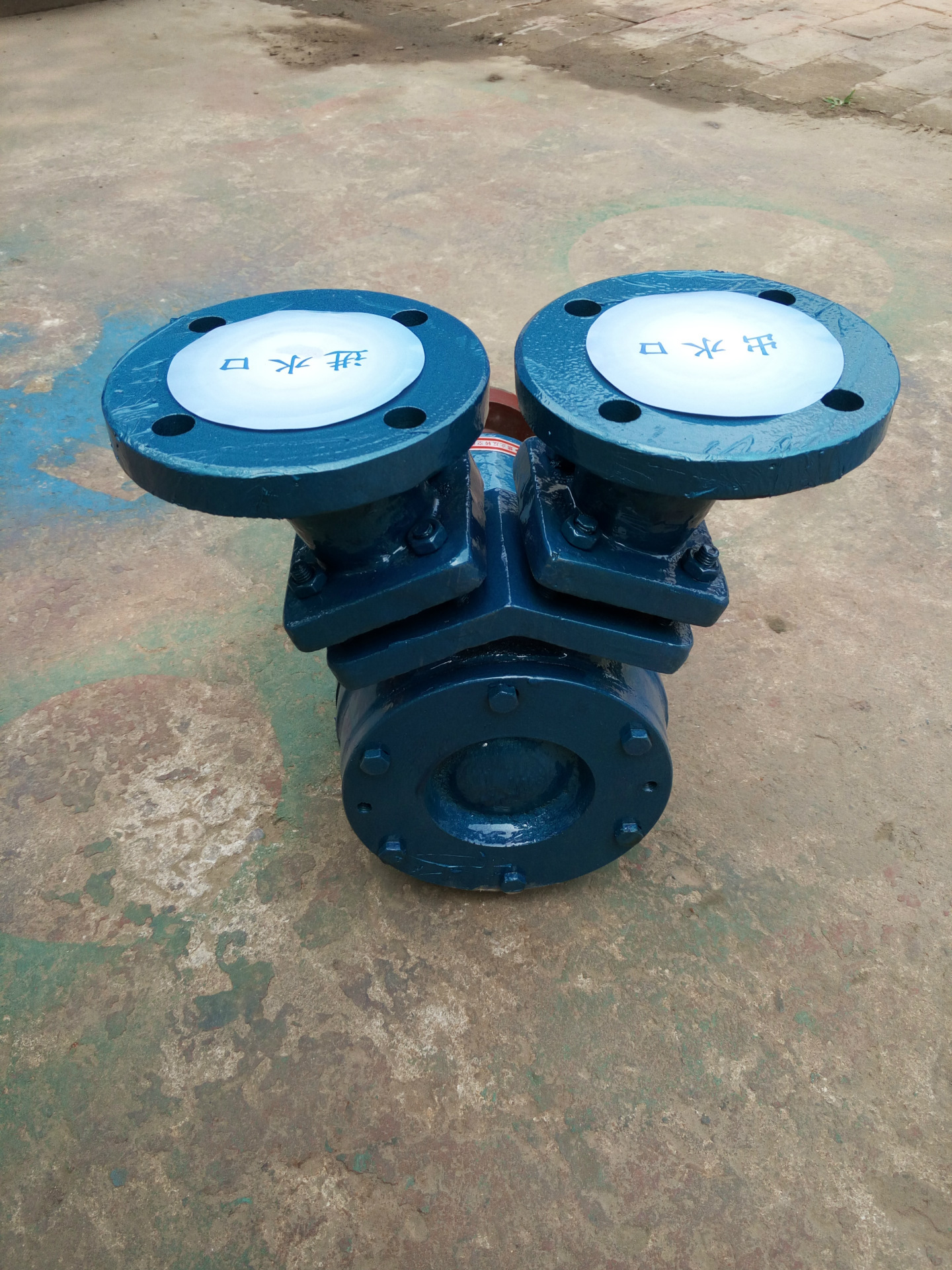

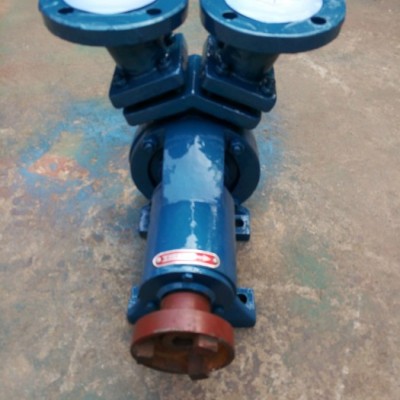

W型旋渦泵是單級懸臂式旋渦泵，泵的進、出口方向?yàn)榇怪毕蛏?。旋渦式葉輪可在軸上沿軸向自由移動，以保證葉輪與泵體、泵蓋之間的軸間間隙兩側相等，允許用紙墊調整間隙。泵的軸封形式分填料和單端面機械密封兩種，泵和電動機合裝在共同底座上。 W型旋渦泵用于輸送溫度-20℃～+80℃粘度不大于5E，無腐蝕性、無固體顆粒的液體。該泵具有體積小，重量輕，外觀大方，W型旋渦泵便于維修的特點，適用于化工、石油、輕紡、電力和其它廠礦的工業生產用水，鍋爐給水，暖氣送水，高樓、消防、除熱循環送水，制造冷凍防暑降溫飲料及食堂、飲食業食具消毒的高壓送水等廣泛用途。該泵**大流量為14.4m3／h**小流量為0.7m3／h；**大揚程為105m**小揚程為20m；配套功率：**大為11kW**小為0.75kW；轉速均為2900r/min。
【W(wǎng)型旋渦泵】產品特點：
1、W型旋渦泵用于輸送溫度從-20℃～+80℃，粘度不大于5。E，無腐蝕性和具有腐蝕性的無固體顆粒的液體。
揚程范圍：從15米至132米
流量范圍：從0.36米3／時至16.9米3／時
2、W型旋渦泵共有十種型號：具體為20W-20，25W-25，32W-30，40W-10，50W-45，50W-45，65W-50，20W-65，25W-70，32W-72，40W-90。皆為單級懸臂式旋渦泵
3、W型旋渦泵過流部件的材料為HT20-40，鋁鑄鐵和1Cr18Ni9Ti或Cr18Ni12M02Ti四種。(分別用材料代號H、J、B和M表示)
4、W型旋渦泵的密封形式有軟填料密封和單端面機械密封。除WB和WM型泵用單端面機械密封外泵出廠時一律裝軟填料密封。如用戶需要其它型式的軸封要在訂貨時說明。
5、W型旋渦泵的旋轉方向：由泵往電機方向看為逆時針?lè)较蛐D(zhuǎn)
【W(wǎng)型旋渦泵】結構說明：
W型旋渦泵的主要零件(風型結構)有1、泵體2、泵蓋3、葉輪4、托架結合部5、爪型彈性聯軸器6、填料壓蓋或者甲．端面密封端蓋7、單端面密封部件(對于wM泵)。w型旋渦泵與電機合裝存-底座上。泵的進、出口方向?yàn)樾背希?jīng)接彎變?yōu)榇怪毕蛏稀?br /> 葉輪在軸上是可以自由軸向移動的，以保證葉輪與泵體、泵蓋之間的軸向間隙兩側相等。允許用紙墊來調整間隙．但紙墊必須放存泵蓋出口處的石棉板墊的外面。
【W(wǎng)型旋渦泵】性能參數：
型號 | 流量 (m3/h) | 揚程 (m) | 電壓 v | 轉速 (r/min) | 功率 (Kw) |
20W-20(單級) | 0.72 | 20 | 220380 | 2900 | 0.75 |
20W-65(單級) | 0.72 | 65 | 380 | 2900 | 2.2 |
25W-25(單級) | 1.44 | 25 | 220/380 | 2900 | 0.75 |
25W-70(單級) | 1.44 | 70 | 380 | 2900 | 3 |
32W-30(單級) | 2.88 | 30 | 380 | 2900 | 1.5 |
32W-75(單級) | 2.88 | 72 | 380 | 2900 | 4 |
32W-120(單級) | 2.88 | 120 | 380 | 2900 | 5.5 |
40W-40(單級) | 5.4 | 40 | 380 | 2900 | 4 |
40W-90(單級) | 5.4 | 90 | 380 | 2900 | 7.5 |
50W-45(單級) | 9 | 45 | 380 | 2900 | 5.5 |
65W-50(單級) | 14.4 | 50 | 380 | 2900 | 11 |
