| 材料材質 | 碳鋼8.8級 |
|---|---|
| 適用范圍 | 建筑裝修用緊固件 |
| 材質 | 碳鋼Q235 |
| 類別 | 膨脹螺栓 |
| 形狀 | 異型 |
| 品牌 | 力 |
| 型號 | LDT-A |

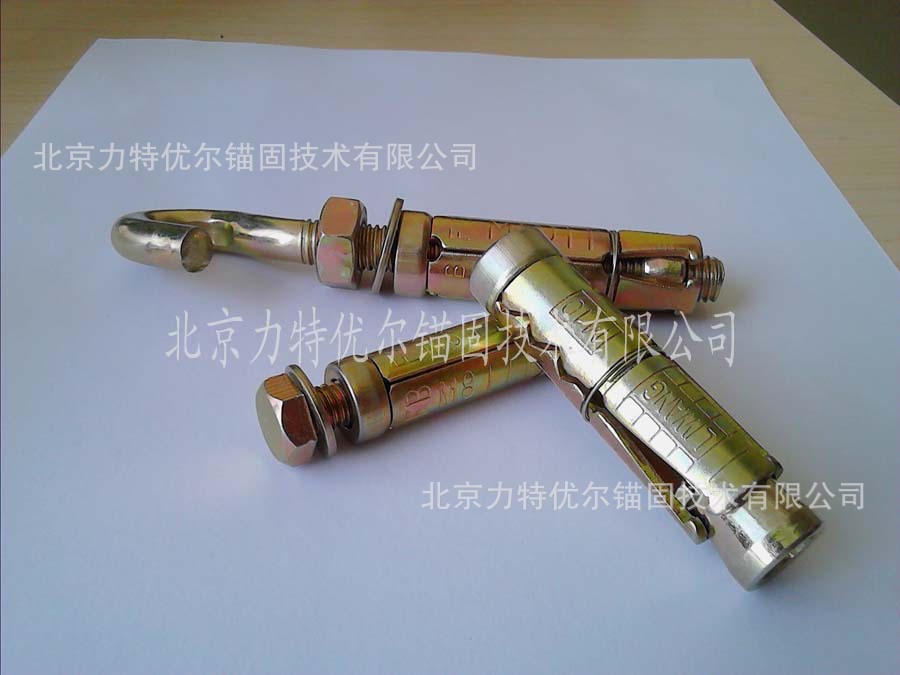

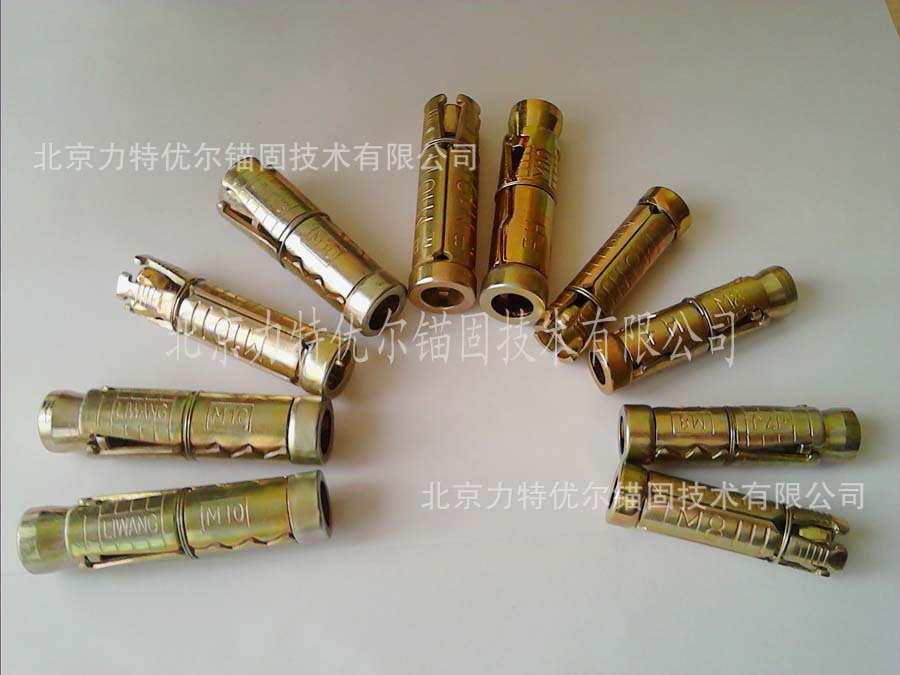

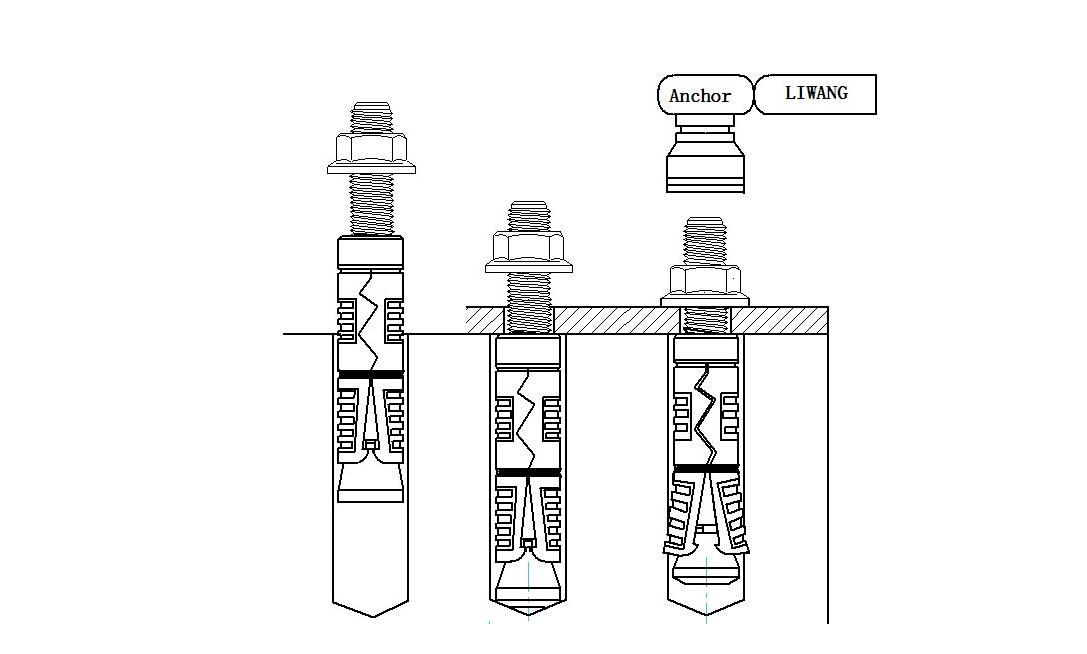

LDT錨栓結構特點:
1、 加厚組合型套管和錐形螺栓桿連接成一體,安裝時直接和螺桿連接部件；
2、 套管設有防滑網紋，增加摩檫阻力，提高錨固強度。
3、 該種結構膨脹系數大，與孔壁接觸徑向面積大，增大了摩擦阻力，錨固性能安全可靠。
二、適合各電梯、設備、個種管道支架、電纜橋架、護欄等安裝系統。
三、材料：套管由碳鋼冷板、不銹鋼沖壓加工或精密鑄造制成；錐形螺栓由碳鋼或不銹鋼加工制成。
四、表面處理：冷鍍鋅，潮濕環境需要熱侵鋅或達克羅表面處理。
產品設計參數
| 規格 Deion mm | 螺栓直徑 Bolt Diameter mm
| 錨栓直徑 Anchor Diameter mm
| 鉆孔直徑 Hole Diameter mm
| 鉆孔深度 Hole Diameter mm
|
| LDTM8X70 | 8 | 12 | 12 | 55 |
| LDTM10X80 | 10 | 16 | 16 | 65 |
| LDTM10X90 | 10 | 16 | 16 | 75 |
| LDTM12X100 | 12 | 18 | 18 | 75 |
| LDGM12X120 | 12 | 18 | 18 | 75 |
| LDTM16X125 | 12 | 22 | 22 | 95 |
| LDTM16X150 | 16 | 22 | 22 | 110 |
力學性能設計值
| 名 稱 | 符號 | 單位 | 標準錨栓尺寸mm | ||||
|
| 8 | 10 | 12 | 16 | |||
| 設計 抗拉力 | Nrk | KN |
| 16.65 | 22.76 | 31.98 | 42.2 |
| 設計抗剪切力 | Vr4.m | KN |
| 6..86 | 12.4 | 16.12 | 23.45 |
混凝土設計強度25C-30;安全荷載的最大值允許超過標定值的25%
