| 材質 | 碳鋼 |
|---|---|
| 類型 | 普通膨脹栓 |
| 適用范圍 | 建筑裝修用緊固件 |
| 材料材質 | 碳鋼 |
| 品牌 | 力王 |
| 型號 | 6-54 |

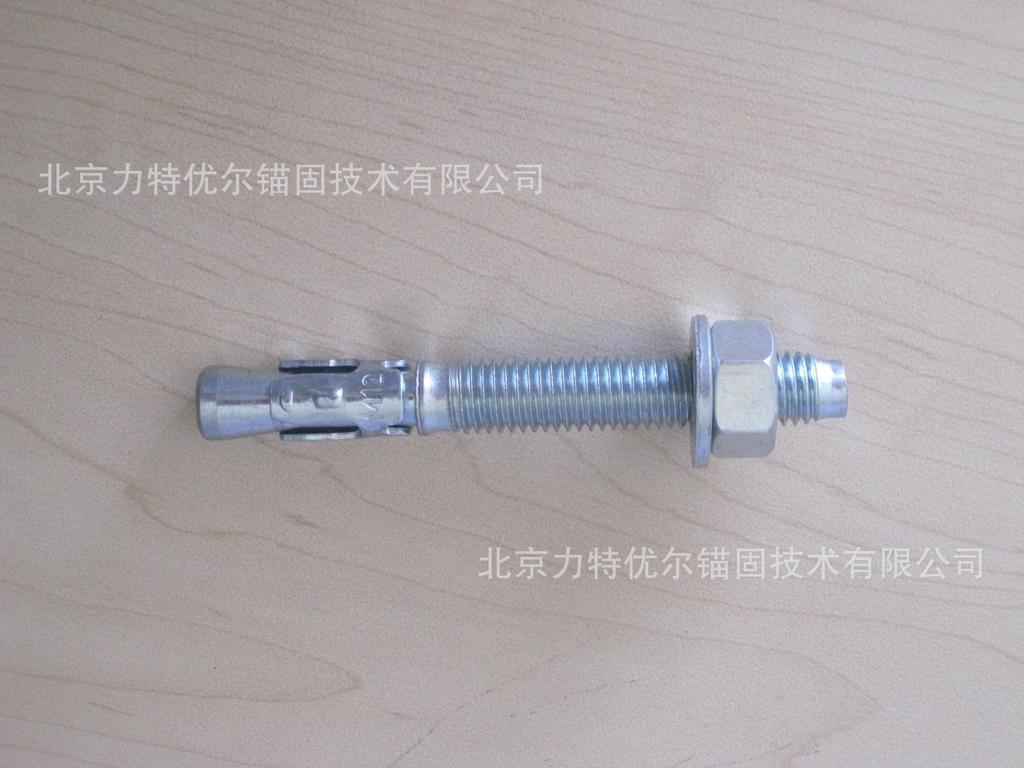

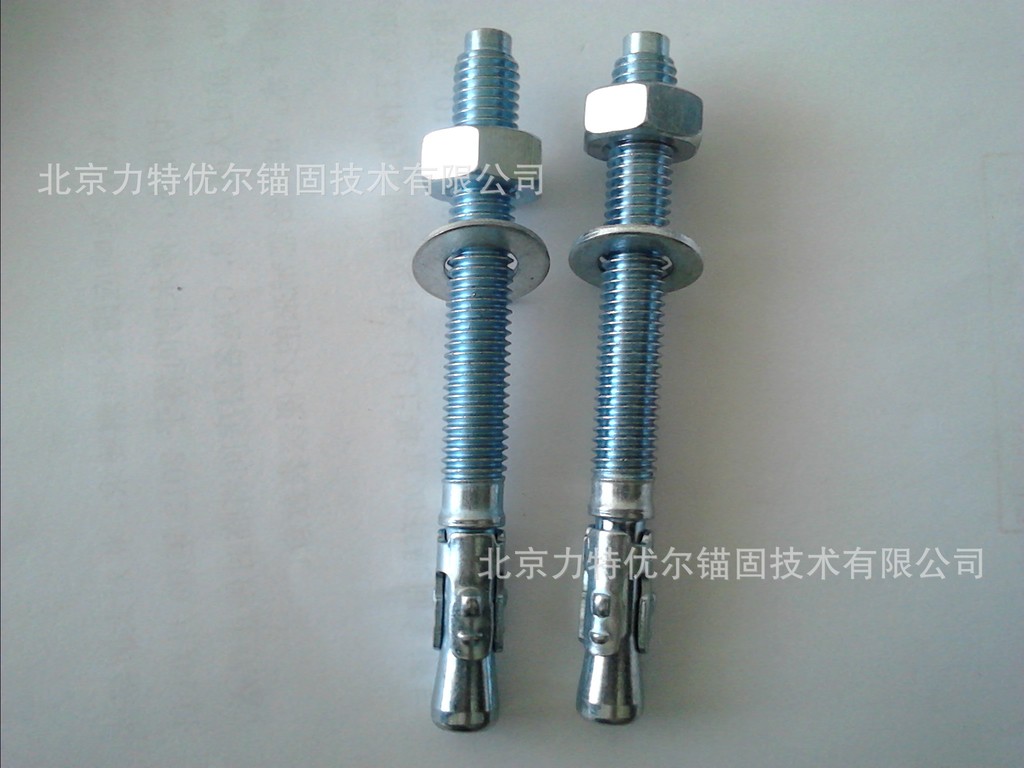

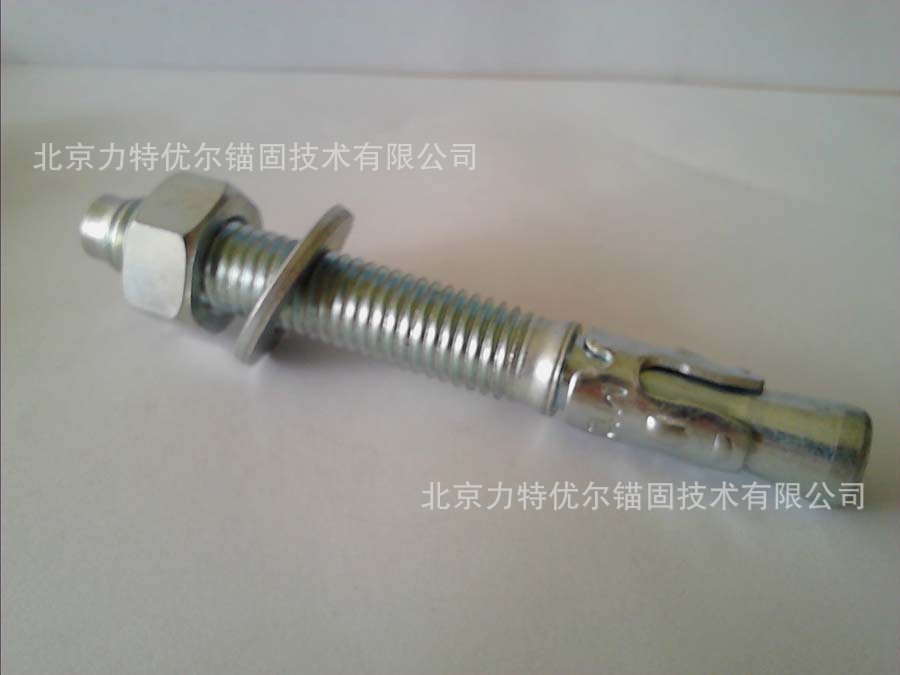

一、車修錨栓結構特點:
1、螺桿頭部錐形體與套環相配合，放上墊片和螺母形成完整的錨栓體。
2、錨栓套換上設有凸出楔塊安裝時與孔壁配合產生摩擦阻力。
3、該結構設計簡單、結構合理適合快速通透安裝。
二、車修錨栓適合范圍：
各種管道、電纜橋架、輕鋼龍骨等屋頂懸掛吊裝系統。
三、車修錨栓材料：螺桿由優質碳、不銹鋼冷鐓加工制成；套環由碳鋼或不銹鋼沖壓加工制成。
LCX力王車修錨栓產品參數
規格 Description mm | 螺栓直徑 Bolt Diameter mm | 錨栓直徑 Anchor Diameter mm | 最大安裝厚度 Max.fixture Thickness mm | 錨栓長度 Anchor Lenght mm | 鉆孔直徑 Hole Diameter mm | 鉆孔深度 Hole Diameter mm | 拉力KN | 剪切力KN |
LCXM8X50 | 8 | 8 | 10 | 50 | 8 | 35 | 7.19 | 4.32 |
LCXM8X60 | 8 | 8 | 15 | 60 | 8 | 45 |
|
|
LCXM8X70 | 8 | 8 | 15 | 70 | 8 | 55 |
|
|
LCXM10X80 | 10 | 10 | 20 | 80 | 10 | 60 | 11.83 | 8.29 |
LCXM10X100 | 10 | 10 | 30 | 100 | 10 | 80 |
|
|
LCXM12X100 | 12 | 12 | 25 | 100 | 12 | 80 | 18.63 | 15.3 |
LCXM12X110 | 12 | 12 | 30 | 110 | 12 | 90 |
|
|
LCXM12X120 | 12 | 12 |
| 120 | 12 | 100 |
|
|
LCXM16X150 | 16 | `16 | 30 | 150 | 16 | 125 | 32.8 | 23.5 |
LCXM16X200 | 16 | 16 | 35 | 200 | 16 | 160 |
|
|
LCXM20X200 | 20 | 20 | 35 | 200 | 20 | 160 | 45.6 | 34.6 |
LCXM24X260 | 24 | 24 | 40 | 260 | 24 | 200 | 68.8 | 48.4 |
混凝土設計強度25C-30;安全荷載的最大值允許超過標定值的25%
車修錨栓
