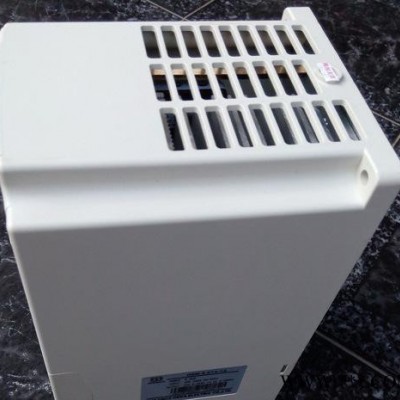

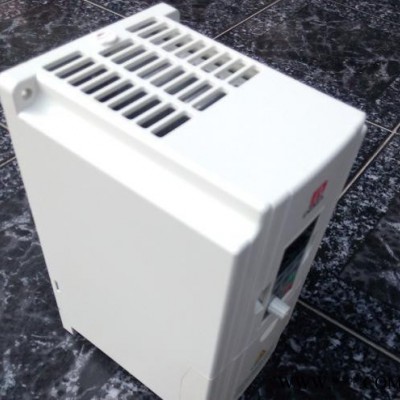

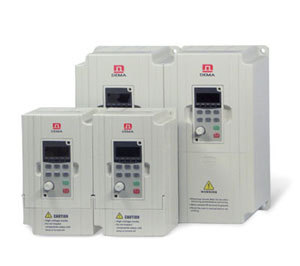

| 產品系列 | D5M |
|---|---|
| 應用范圍 | 通用 |
| 電源相數 | 三相 |
| 額定電壓 | 三相AC380（V） |
| 供電電壓 | 低壓 |
| 適配電機功率 | 5.5（kW） |
| 外型 | 塑殼 |
| 營銷方式 | ** |
| 額定電流 | 12.5（A） |
| 品牌 | 德瑪 |
| 型號 | D5M-5.5T4-1A |
 | 體積小巧、結構緊湊16kHz靜音運行等諸多優點面板附頻率調節旋鈕配備標準RS485通信口內置能耗制動晶體管PID閉環控制簡易PLC接口豐富 |
功能說明  |  | 德瑪D5M緊湊型變頻器體積小巧，結構緊湊； 可16kHz靜音運行； 操作面板附頻率調節旋鈕，配備標準RS485通 訊接口； 內置能耗制動晶體管； PID閉環控制； 簡易PLC功能； |
德瑪D5M緊湊型變頻器體積小巧，結構緊湊； 可16kHz靜音運行； 操作面板附頻率調節旋鈕，配備標準RS485通訊接口； 內置能耗制動晶體管； PID閉環控制； 簡易PLC功能； |  |   |
主要應用行業

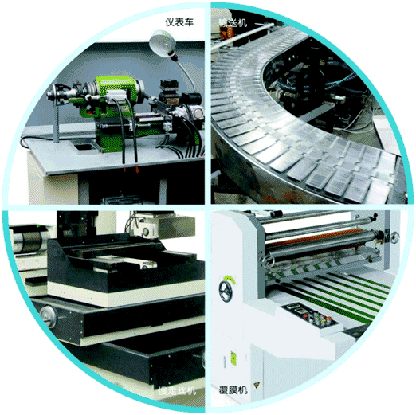

D5M緊湊型變頻器適用于各類風機水泵設備，輸送機與搬運機械，木工機械，各種機床和加工設備，
如：慢走絲機，儀表車，異型材擠注機，覆膜機，造紙和紡織機械等。
變頻器存儲及安裝注意事項環境溫度-5℃～40℃，避免高溫多濕，濕度小于90％（不結露）。
安裝
防止電磁干擾，遠離干擾源。
防止水滴，蒸汽，粉塵，棉絮，金屬細粉的侵入，防止油，鹽，及腐蝕性氣體的侵入。
禁止安裝在含有易燃性，爆炸性氣體、液體和固體環境。
輸出側請勿安裝空開、接觸器及有關電容或壓敏電阻等器件，否則會造成變頻器故障，跳保護或元器件損壞。
變頻器須使用獨立電源，避免與電焊機等共用同一電源，否則會引起變頻器保護或損壞。
為了冷卻及維護方便，須將變頻器垂直安裝，周圍留有足夠的空間，保證空氣流通順暢。
安裝壁面應使用鐵板等不燃性材料，須避免振動而引起變頻器損壞。
多臺變頻器安裝于同一柜子里，采用上下安裝時，注意間距的同時，須在中間加導流隔板。
儲存環境溫度-20℃到+65℃范圍內；
儲存
儲存環境相對濕度在0%到95%范圍內（無結露）無塵垢，干燥的位置；
儲存環境中不含腐蝕性氣、液體，最好放置在架子上，并適當包裝存放；
變頻器長時間存放會導致電解電容劣化，如需長期存放，須保證在1年內通電一次，通電時間至少5小時以上，
輸入時電壓必須用調壓器緩緩升高至額定電壓值。

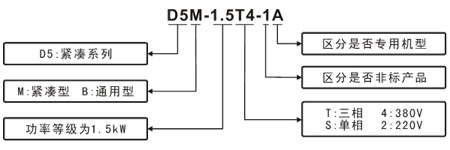

型號說明
標準規格一覽表| 型 號 | 輸 入 電 壓 | 功率 (KW) | 驅動器容量 (KVA) | 輸出電流 (A) | 適 用電 機 (KW) | 外形尺寸 （W*H*Dmm） |
| D5M-0.4S2-1A | 單相220V 50Hz | 0.4 | 1.0 | 2.5 | 0.4 | 89*149*110mm |
| D5M-0.75S2-1A | 單相220V 50Hz | 0.75 | 2.0 | 5.0 | 0.75 | 89*149*110mm |
| D5M-1.5S2-1A | 單相220V 50Hz | 1.5 | 2.8 | 7.0 | 1.5 | 89*149*110mm |
| D5M-2.2S2-1A | 單相220V 50Hz | 2.2 | 4.4 | 11 | 2.2 | 155*250*150mm |
| D5M-3.7S2-1A | 單相220V 50Hz | 3.7 | 6.8 | 17 | 3.7 | 155*250*150mm |
| D5M-5.5S2-1A | 單相220V 50Hz | 5.5 | 10 | 25 | 5.5 | 155*250*150mm |
| D5M-0.75T4-1A | 三相380V 50Hz | 0.75 | 2.2 | 2.7 | 0.75 | 89*149*110mm |
| D5M-1.5T4-1A | 三相380V 50Hz | 1.5 | 3.2 | 4.0 | 1.5 | 89*149*110mm |
| D5M-2.2T4-1A | 三相380V 50Hz | 2.2 | 4.0 | 5.0 | 2.2 | 89*149*110mm |
| D5M-3.7T4-1A | 三相380V 50Hz | 3.7 | 6.8 | 8.5 | 3.7 | 155*250*150mm |
| D5M-5.5T4-1A | 三相380V 50Hz | 5.5 | 10 | 12.5 | 5.5 | 155*250*150mm |
| D5M-7.5T4-1A | 三相380V 50Hz | 7.5 | 14 | 17.5 | 7.5 | 155*250*150mm |
| D5M-11T4-1A | 三相380V 50Hz | 11 | 19 | 24 | 11 | 205*320*195mm |
| D5M-15T4-1A | 三相380V 50Hz | 15 | 26 | 33 | 15 | 205*320*195mm |
| D5M-18.5T4-1A | 三相380V 50Hz | 18.5 | 32 | 40 | 18.5 | 205*320*195mm |
通用規格
| 項目名稱 | D5M系列 | |
| 控制方式 | V/F曲線控制 | |
| 輸入電源 | 380V電源：380±15% 220V電源：220±15% | |
| 四位數碼顯示及狀態指示燈 | 顯示頻率、電流、轉速、電壓、計數器、溫度、正反轉狀態、故障等。 | |
| 通信控制 | RS-485 | |
| 操作溫度 | -10～40℃ | |
| 濕 度 | 0～95%相對濕度（不結露） | |
| 振 動 | 0.5G以下 | |
| 頻率控制 | 范圍 | 0.10～400.00Hz |
| 精度 | 數字式：0.01%（-10～40℃）；模擬式：0.1% （25±10℃） | |
| 設定解析度 | 數字式：0.01Hz；模擬式：最大操作頻率的1% | |
| 輸出解析度 | 0.01Hz | |
| 鍵盤設定方式 | 可直接以 設定 | |
| 模擬設定方式 | 外部電壓0～5V，0～10V，4～20mA，0～20mA。 | |
| 其它功能 | 頻率下限 、啟動頻率、停車頻率三個跳躍頻率可分別設定 | |
| 一般控制 | 加減速控制 | 4段加減速時間（0.1～6500秒）任意選擇 |
| V/F曲線 | 可任意設定V/F曲線 | |
| 轉矩控制 | 可設定轉矩提升，最大10.0% ，啟動轉矩在1.0Hz時可達150% | |
| 多功能輸入端 | 6路可編程輸入，實現8段速控制、程序運行、4段加減速切換、UP、DOWN機能、計數器、外部急停等功能。 | |
| 多功能輸出端 | 1路可編程輸出；實現運轉中、零速、計數器、外部異常、程序運行等指示及報警。 | |
| 其它功能 | 自動穩壓（AVR）、減速停止或自由停止、直流剎車、自動復位再起動、頻率跟蹤、PLC程序控制、橫動控制、牽伸控制、自動節能運行、載波可調（最高達20KHz）等。 | |
| 保護功能 | 過載保護 | 電子電驛保護馬達驅動器（恒轉矩150%/1分鐘，風機類120%/1分鐘）。 |
| FUSE保護 | FUSE熔斷，馬達停止 | |
| 過電壓 | 220V級：直流電壓＞390V 380V級：直流電壓＞800V | |
| 低電壓 | 220V級：直流電壓＜200V 380V級：直流電壓＜400V | |
| 瞬停再起動 | 瞬停后可以頻率跟蹤方式再起動 | |
| 失速防止 | 加/減速運轉中失速防止 | |
| 輸出端短路 | 電子線路保護 | |
| 其它功能 | 散熱片過熱保護、反轉限制、開機后直接起動、故障復位、參數鎖定等。 | |
