電流	直流
工作電壓	380V
工作形式	點焊
類型	焊接自動跟蹤
驅動形式	半自動
品牌	愛閣寶
型號	HB-50

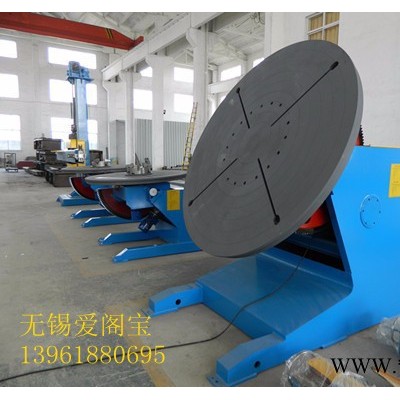

無錫愛閣寶--焊接HB變位機

HB-20座式變位機由工作盤、回轉機構、導電裝置、翻轉機構、底座和電氣控制系統組成。
1) 工作臺固定在大型回轉支承上，保證額定載荷下的承載及回轉平穩；回轉機構用于帶動工件旋轉，便于焊頭對工件進行環形焊接。

2) 工作臺采用整板下料而成，整板結構變形小，剛性好。

3) 工作臺固定在回轉支承上，從而保證穩定回轉。采用回轉支承承載，具有承載能力大，回轉精度高的特點。

4) 回轉支承采用“單排球式回轉支承”，由專業廠家生產。具有結構合理、剛性好、自重輕、壽命長等優點?；剞D(zhuǎn)支承設計有由耐熱橡膠的全密封裝置，潤滑油不至于泄露，外部塵土也不能進入回轉支承內損害回轉支承，滿足工作環境較為惡劣的焊接環境使用。

5) 工作臺的回轉由交流電機通過雙級減速器驅動，減速器輸出小齒輪與回轉支承嚙合，從而驅動工作臺回轉。

6) 驅動小齒輪采用45材質，并經調質，齒面淬火處理，從而滿足高強度的傳遞使用。

7) 驅動采用交流變頻無極調速，范圍廣，以保證在較寬調速范圍內的恒扭矩輸出。

8) 整個回轉機構安裝在箱型結構的橫梁翻轉框上，橫梁對工件進行支撐承載，并將工件的重量通過橫梁傳遞到兩邊立柱支架上，能承受大的沖擊載荷和扭曲力。采用箱形結構可以有效承載和抗扭能力。箱形焊接件焊后去應力處理后再加工，內外根據受力情況布置有大量加強筋。橫梁與翻轉機構通過螺栓聯接。
