輸入電壓	220V
品牌	無錫愛閣寶
型號	LH5050
立柱有效行程	20mm
橫梁有效行程	20mm

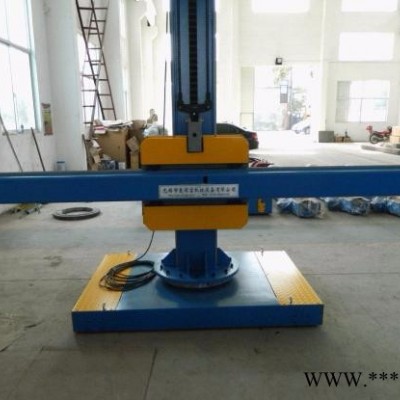

無錫愛閣寶--焊接操作機

十字焊接架性能特點：
??
1、LH5050型焊接操作機具有導向座受力好，導向輪接觸面寬，傳動較平穩可靠的優點。

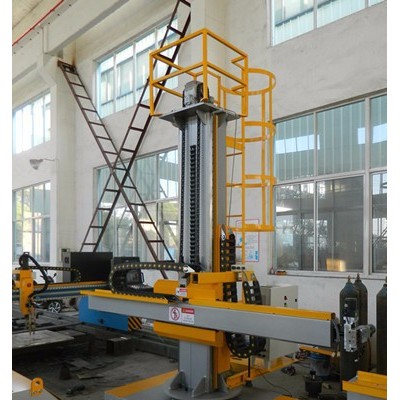

2、該設備主要由立柱、橫臂、導向裝置、升降機構及爬梯護攔等組成。
3、立柱為長方形梁，矩形雙導軌結構形式，導軌材質為**鋼。立柱采用矩形管制作，焊接后處理焊接內應力后再機加工。立柱與導向座夾緊方式為每根導軌均有三個面夾緊，較采用三角形導軌更為穩定可靠。
4、橫臂同樣采用矩形管拼裝成形，矩形雙導軌結構形式，導軌材質為**鋼，焊接后回火處理再機加工，能夠確保加工后的導軌直線度和設備運行的穩定性。
5、橫臂的水平運動是由變頻電機經專用蝸輪蝸桿+齒輪減速機驅動齒輪齒條實現的，其運動速度可根據焊接需要在一定范圍內任意調節。

6、橫臂及立柱均采用大截面矩形梁結構，確保其具有良好的剛性。導軌加工采用大型龍門銑加工，具有機加工變形量小，表面精度更高的優點。焊臂前端裝有電動十字調節機構,使焊槍對準需要焊接的焊縫位置，方便調整。立柱頂端為橫臂升降機構，由交流制動電機帶動蝸輪蝸桿減速機實現。采用蝸輪蝸桿以及交流制動電機雙重保險裝置。在導向裝置上另設有棘輪棘條機構，當鏈條可能由于較大外力的沖擊發生意外(設計的安全系數為10倍)，棘輪棘條機構會將導向座以及橫臂鎖死在立柱上，防止橫臂墜落發生意外。
