| 產地 | 深圳 |
|---|---|
| 產品認證 | IOS9001 |
| 額定電壓 | 40VDC |
| 功率 | 1 |
| 接口類型 | DC/DC |
| 適用電機 | 57.86110兩相混合式步進電機 |
| 速度響應頻率 | 300 |
| 品牌 | 立三 |
| 型號 | DM420 |
| 加工定制 | 是 |
DM420是立三公司推出采用DSP技術的數字式步進驅動器,，采用**32位DSP技術，用戶可以設置256內的任意細分以及額定電流內的任意電流值，能夠滿足大多數場合的應用需要。由于采用內置微細分技術，即使在低細分的條件下，也能夠達到高細分的效果,低中高速運行都很平穩，噪音超小。驅動器內部集成了參數自動整定功能，能夠針對不同電機自動生成**優運行參數**大限度發揮電機的性能。
主要應用領域
適合各種中小型自動化設備和儀器，例如：雕刻機、打標機、切割機、激光照排、繪圖儀、數控機床、自動裝配設備等。在用戶期望小噪聲、高速度的設備中應用效果特佳。

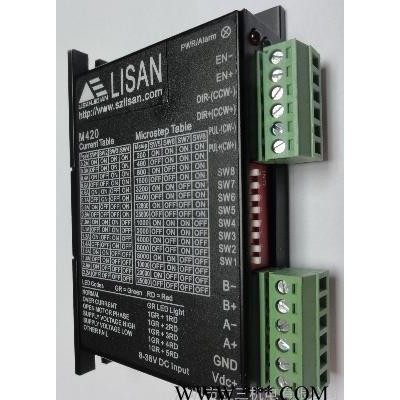

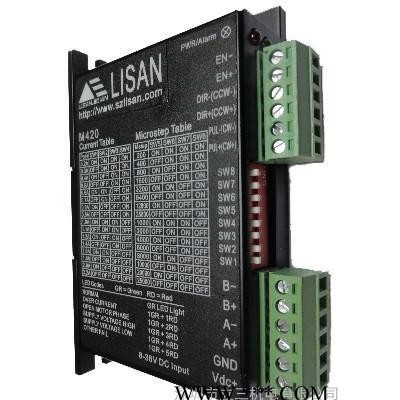

驅動器功能說明
驅動器功能 | 操作說明 |
微步細分?jǐn)?shù)設定 | 由SW5－SW8四個撥碼開關來設定驅動器微步細分?jǐn)?shù)，其共有16檔微步細分。用戶設定微步細分時，應先停止驅動器運行。具體微步細分?jǐn)?shù)的設定，請驅動器面版圖說明。 |
輸出電流設定 | 由 SW1－SW4 四個撥碼開關來設定驅動器輸出電流，其輸出電流共有16檔。具體輸出電流的設定，請驅動器面版圖說明。 |
信號接口 | PUL＋和 PUL－為控制脈沖信號正端和負端；DIR＋和DIR－為方向信號正端和負端；ENA＋和 ENA－為使能信號的正端和負端。 |
電機接口 | A＋和 A－接步進電機A相繞組的正負端；B＋和B－接步進電機B相繞組的正負端。當A、B兩相繞組調換時，可使電機方向反向。 |
電源接口 | 采用直流電源供電，工作電壓范圍建議為8－40VDC，電源功率大于100W。 |
指示燈 | 驅動器有紅綠兩個指示燈。其中綠燈為電源指示燈，當驅動器上電后沒有脈沖時綠燈閃爍；紅燈為故障指示燈，當出現過壓、過流，相位開路，欠壓等故障時，紅綠交替閃爍。故障清除后，紅燈滅。當驅動器出現故障時，只有重新上電和重新使能才能清除故障。 |
安裝說明 | 驅動器的外形尺寸為：92×56×21mm，安裝孔距為85.5mmmm。既可以臥式和立式安裝，建議采用立式安裝。安裝時，應使其緊貼在金屬機柜上以利于散熱。 |
