| 產地 | 深圳 |
|---|---|
| 產品類型 | 兩相步進電機驅動器 |
| 產品認證 | CCC |
| 額定電流 | 1.2 |
| 額定電壓 | 12V |
| 額定轉矩 | 咨詢 |
| 額定轉速 | 咨詢 |
| 極數 | 4極 |
| 品牌 | 立三 |
| 型號 | 42系列 |
| 加工定制 | 是 |

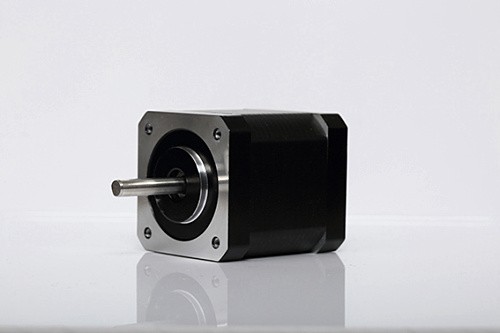

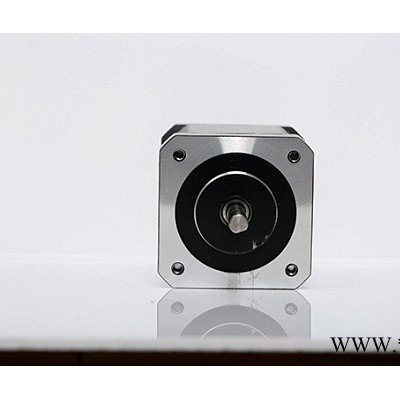

42系列兩相混合式步進電機，采用優質冷軋硅鋼片和耐高溫永磁體制造，采用業界先進的磁路設計方案，具有輸出轉矩大、溫升低、可靠性高的特點。具有良好的內部阻尼特性，運行平穩，無明顯振蕩區;
步距角：1.8°
機座號：86
保持轉矩：0.4~0.72NM.
轉矩大
運行平穩
低發熱
低噪聲.
| 通用規格 | |
| 步距精度 | +5%(整步、空載) |
| 溫升 | 80°CMax |
| 使用環境 | 溫度：-10~50°C；濕度：85% MAX |
| 絕緣電阻 | 100MΩ MIN 500VDC |
| 耐壓 | 500VAC for one minute |
| 徑向跳動 | 0.06Max.(450g-load) |
| 軸向跳動 | 0.08max.(450g-load) |
| 技術規格 | |||||||||||
| Model NO. | 相數 | 步距角（°） | 保持轉矩（N.M） | 額定電流 A | 相電感 mH | 相電阻 Ohm | 引線數量 | 轉子慣量 g.cm2 | 電機重量 Kg | 機身長度 mm | 圖紙 |
| LS42A241-0524XB | 2 | 1.8 | 0.4 | 1.2 | 5.5 | 2.5 | 4 | 54 | 0.3 | 41 | 下載 |
| LS42A249-0524XB | 2 | 1.8 | 0.48 | 1.2 | 7.9 | 3.1 | 4 | 77 | 0.35 | 49 | 下載 |
| LS42A261-0524XB | 2 | 1.8 | 0.72 | 1.2 | 10.0 | 3.95 | 4 | 110 | 0.5 | 61 | 下載 |
| LS42A261-0524XB-3 | 2 | 1.8 | 0.72 | 1.8 | 4.8 | 2.0 | 4 | 110 | 0.5 | 61 | 下載 |
